उच्च वोल्टेज बैटरी प्रबंधन प्रणाली का JKESS मूलभूत ज्ञान

सावधान

उच्च वोल्टेज के साथ काम करना खतरनाक है। उच्च वोल्टेज कार्य से संबंधित स्थानीय कानूनों और विनियमों का हमेशा पालन करें। यदि आप अपने देश में लागू नियमों के बारे में अनिश्चित हैं, तो अधिक जानकारी के लिए कृपया किसी लाइसेंस प्राप्त विद्युत इंजीनियर से परामर्श करें।

• https://www.jkess.com
• संपर्क [email protected][email protected][email protected]

उपयोगकर्ता मैनुअल यहाँ उपलब्ध है: अलीबाबा शॉप पूछताछ भेजें

पहली खरीदारी के बारे में अक्सर पूछे जाने वाले प्रश्न:

यदि आपने अभी तक उच्च वोल्टेज ऊर्जा भंडारण के साथ काम करने का अनुभव नहीं हासिल किया है, तो नीचे दिए गए अक्सर पूछे जाने वाले प्रश्न आपके लिए बहुत उपयोगी होंगे।

1. BMS क्या है? इसका उपयोग किस लिए किया जाता है?

BMS का अर्थ बैटरी प्रबंधन प्रणाली है, जो बैटरी का "मस्तिष्क" होती है। यह बैटरी की सुरक्षा के लिए उत्तरदायी है, वोल्टेज और तापमान की निगरानी करती है, अतिचार्जन और अतिविसर्जन को रोकती है, तथा बैटरी के जीवनकाल को बढ़ाती है।

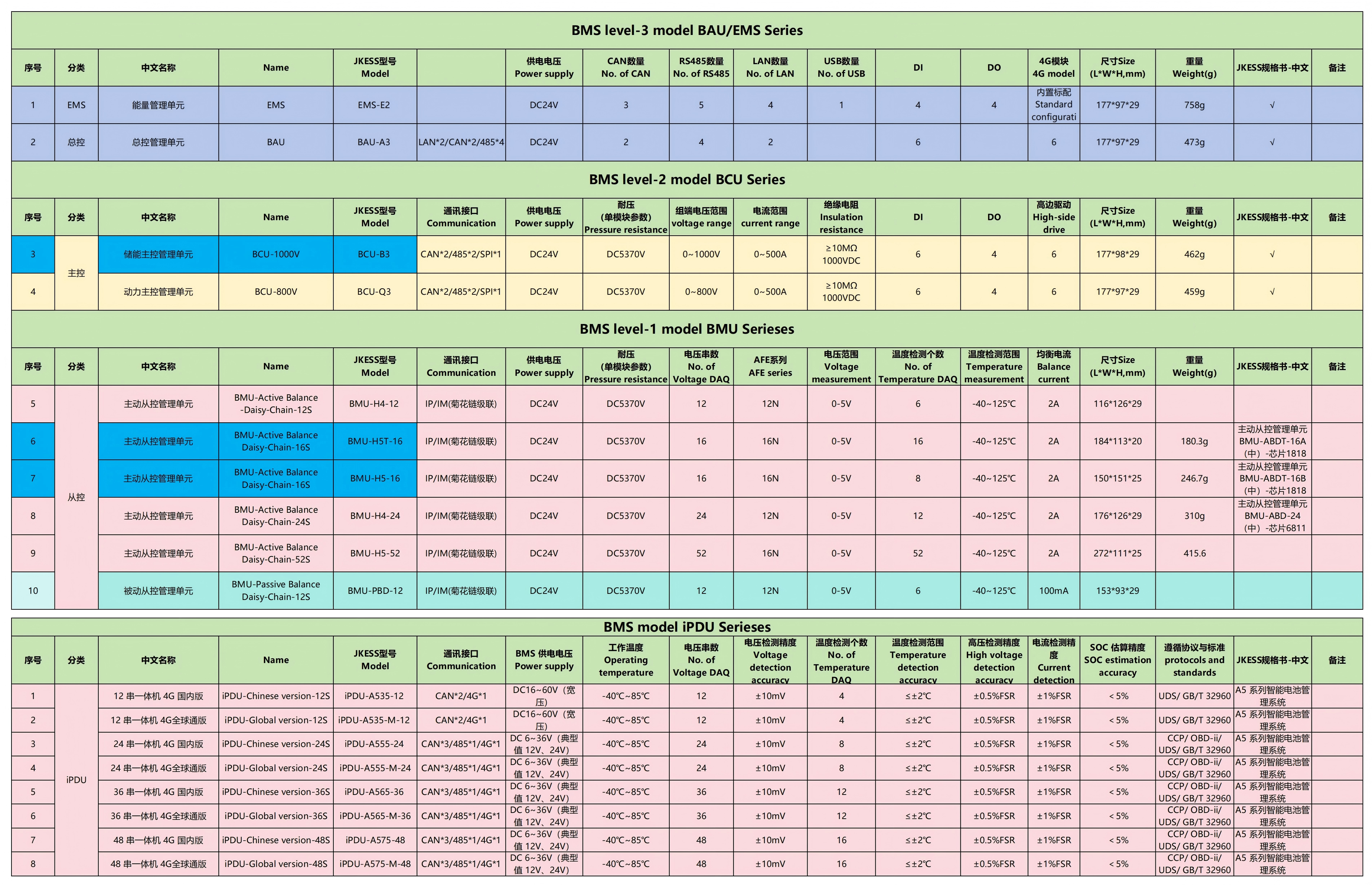

2. बिक्री के लिए उपलब्ध BMS में क्या-क्या शामिल है?

हम पूर्ण ऊर्जा भंडारण समाधान प्रदान करते हैं: छोटे उच्च वोल्टेज BMS किट; औद्योगिक एवं वाणिज्यिक ऊर्जा भंडारण कैबिनेट, BMS और किट; उच्च वोल्टेज बॉक्स; मास्टर और स्लेव नियंत्रक; डेटा अधिग्रहण हार्नेस, संचार हार्नेस, शक्ति हार्नेस; तापमान नियंत्रण प्रोब, प्लग, फ्यूज़ तथा अन्य अतिरिक्त उपकरण।

3. छोटे उच्च वोल्टेज किट और औद्योगिक/वाणिज्यिक ऊर्जा भंडारण BMS में क्या अंतर है?

छोटे उच्च वोल्टेज किट: संकुचित आकार, सरल स्थापना, घरों, छोटे उपकरणों और छोटे ऊर्जा भंडारण के लिए उपयुक्त।

वाणिज्यिक और औद्योगिक ऊर्जा भंडारण BMS: उच्च शक्ति और अधिक सुरक्षित, कारखानों, बड़े ऊर्जा भंडारण कैबिनेटों और बिजली संयंत्रों के लिए उपयुक्त।

4. मास्टर कंट्रोलर और स्लेव कंट्रोलर के क्या कार्य हैं?

मुख्य कंट्रोलर: केंद्रीय नियंत्रक, समग्र नियंत्रण, सुरक्षा और कंप्यूटर/बैकएंड से कनेक्शन के लिए उत्तरदायी।

स्लेव कंट्रोलर: प्रत्येक बैटरी सेल के वोल्टेज और तापमान को एकत्र करने और समानीकरण (इक्वलाइजेशन) करने के लिए उत्तरदायी।

5. उच्च वोल्टेज बॉक्स का उद्देश्य क्या है? क्या यह वैकल्पिक है?

उच्च वोल्टेज बॉक्स बैटरी के उच्च वोल्टेज के सुरक्षा स्विच के लिए उत्तरदायी है और यह अनिवार्य है। इसके बिना, विद्युत झटके, आग और उपकरण क्षति का खतरा होता है।

6. प्री-चार्ज क्या है? यह क्यों आवश्यक है?

प्री-चार्जिंग प्रारंभ करने से पहले एक सुरक्षा बफर के रूप में कार्य करती है, जो उच्च धारा के झटकों के कारण उपकरणों को होने वाले नुकसान को रोकती है। प्री-चार्जिंग के बिना, कॉन्टैक्टर्स के जलने की संभावना अधिक होती है, जिससे सुरक्षा संबंधी सुरक्षा तंत्र सक्रिय हो जाते हैं।

7. वायरिंग हार्नेस क्या है? पूरे सेट को क्यों खरीदें?

वायरिंग हार्नेस बैटरी मैनेजमेंट सिस्टम (BMS) और बैटरी को जोड़ता है, और वोल्टेज तथा तापमान डेटा अधिग्रहण और संचार के लिए आवश्यक है। असंगत वायरिंग हार्नेस से गलत डेटा और सुरक्षा प्रणालियों के दुर्भाव्य ऑपरेशन की समस्या उत्पन्न हो सकती है।

8. तापमान प्रोब (NTC) का उद्देश्य क्या है?

बैटरी के तापमान की निगरानी करना, ताकि अत्यधिक गर्म होने या अत्यधिक ठंडा होने से बचा जा सके, जिससे आग, क्षति और बैटरी जीवनकाल में तीव्र कमी से बचा जा सके।

9. बैटरी बैलेंसिंग क्या है? यह क्यों महत्वपूर्ण है?

बैलेंसिंग सुनिश्चित करती है कि प्रत्येक बैटरी सेल का वोल्टेज स्थिर रहे, जिससे किसी भी एकल सेल के अतिआवेशन या अतिसंचयन को रोका जा सके, इस प्रकार बैटरी पैक के कुल जीवनकाल और क्षमता में सुधार किया जा सके।

10. एसओसी (चार्ज की स्थिति) प्रतिशत कितनी सटीक है?

यह कारखाने में कैलिब्रेट किया गया है, और पूर्ण चार्ज और डिस्चार्ज साइकिल के बाद इसकी सटीकता और भी अधिक हो जाएगी। हम दूरस्थ कैलिब्रेशन सहायता प्रदान कर सकते हैं।

11. BMS किन खतरनाक परिस्थितियों से सुरक्षा प्रदान करता है?

1. अतिवोल्टेज, अवमान वोल्टेज

2. अधिक धारा, लघु परिपथ

3. अत्यधिक तापमान, कम तापमान

4. पूर्व-चार्ज विफलता

5. उच्च-वोल्टेज परिपथ डिस्कनेक्टेड

6. संचार असामान्यता

12. क्या यह BMS दक्षिणपूर्व एशिया और यूरोप में निर्यात के लिए उपयुक्त है?

हाँ, हमारे उत्पाद निर्यात मानकों के अनुकूल हैं, हम समर्थनकारी दस्तावेज़ प्रदान करते हैं, और हम दूरस्थ अंग्रेज़ी भाषा डिबगिंग का समर्थन करते हैं।

13. मैं तकनीक को नहीं समझता/समझती हूँ, क्या आप मुझे डिबगिंग में सहायता कर सकते हैं?

हाँ, हम पूर्ण दूरस्थ डिबगिंग, वायरिंग मार्गदर्शन, पैरामीटर कॉन्फ़िगरेशन और त्रुटि निवारण प्रदान करते हैं।

14. क्या BMS को कंप्यूटर से कनेक्ट करने की आवश्यकता है?

प्रारंभिक स्थापना, पैरामीटर सेटिंग्स और ट्राउबलशूटिंग के लिए कंप्यूटर से कनेक्शन की आवश्यकता होती है; एक बार सामान्य रूप से चलने लगने के बाद, यह कंप्यूटर के बिना स्वतंत्र रूप से काम कर सकता है।

15. क्या यह BMS मेरी बैटरी के साथ संगत होगा?

हम मानक लिथियम बैटरियों का समर्थन करते हैं। केवल मुझे बैटरी सेलों की संख्या और क्षमता बताएं, और हम संबंधित मॉडल का चयन करेंगे तथा दूरस्थ रूप से इसके कॉन्फ़िगरेशन का प्रबंधन करेंगे।

उच्च वोल्टेज उत्पादों पर मूल ज्ञान का उन्नत संस्करण: अक्सर पूछे जाने वाले प्रश्न:

उपरोक्त ज्ञान बिंदुओं को पूरा करने के बाद, आप शुरुआती स्तर पर पहुँच गए हैं। अगले चरण में, हम पूरे उच्च दबाव वाले प्रणाली के मुख्य बिंदुओं का अध्ययन करेंगे।

BMS सिस्टम

1. BMS क्या है और इसका मुख्य कार्य क्या है?

बैटरी प्रबंधन प्रणाली का मुख्य नियंत्रण इकाई बीएमएस है। यह बैटरी वोल्टेज, धारा, तापमान और एसओसी/एसओएच की निगरानी के लिए उत्तरदायी है, संतुलन (इक्वलाइज़ेशन) को प्राप्त करने के लिए, अतिवोल्टेज/अवमान वोल्टेज/अतिधारा/अतिताप/निम्न तापमान सुरक्षा, बाह्य संचार और प्रणाली संबद्धता के लिए, तथा पूर्ण ऊर्जा भंडारण प्रणाली की सुरक्षा, विश्वसनीयता और आयु को निर्धारित करने के लिए।

2. क्या उत्पाद अनुकूलित पैरामीटर का समर्थन करता है?

दूरस्थ अनुकूलन का समर्थन करता है: सुरक्षा बिंदु, संतुलन धारा, चार्जिंग और डिस्चार्जिंग रणनीतियाँ, संचार प्रोटोकॉल, एसओसी कैलिब्रेशन, पोर्ट कॉन्फ़िगरेशन आदि।

3. क्या उत्पाद में सुरक्षा सुविधाएँ हैं?

पूरी प्रणाली में अतिवोल्टेज, अवमान वोल्टेज, अतिधारा, अतिताप, निम्न तापमान, शॉर्ट सर्किट, संतुलन, प्री-चार्ज और उच्च वोल्टेज इंटरलॉक सहित कई सुरक्षा सुविधाएँ शामिल हैं।

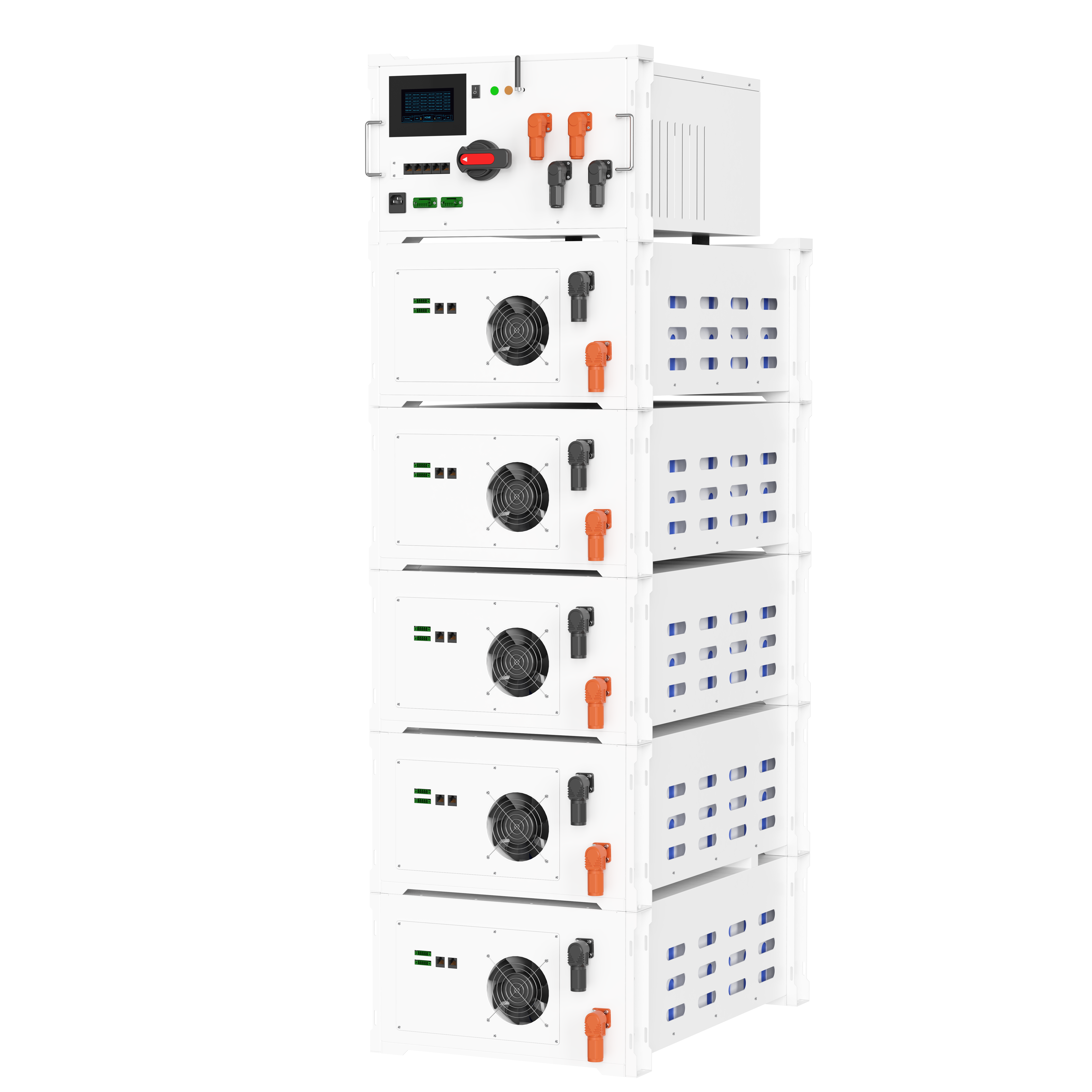

छोटा उच्च वोल्टेज किट

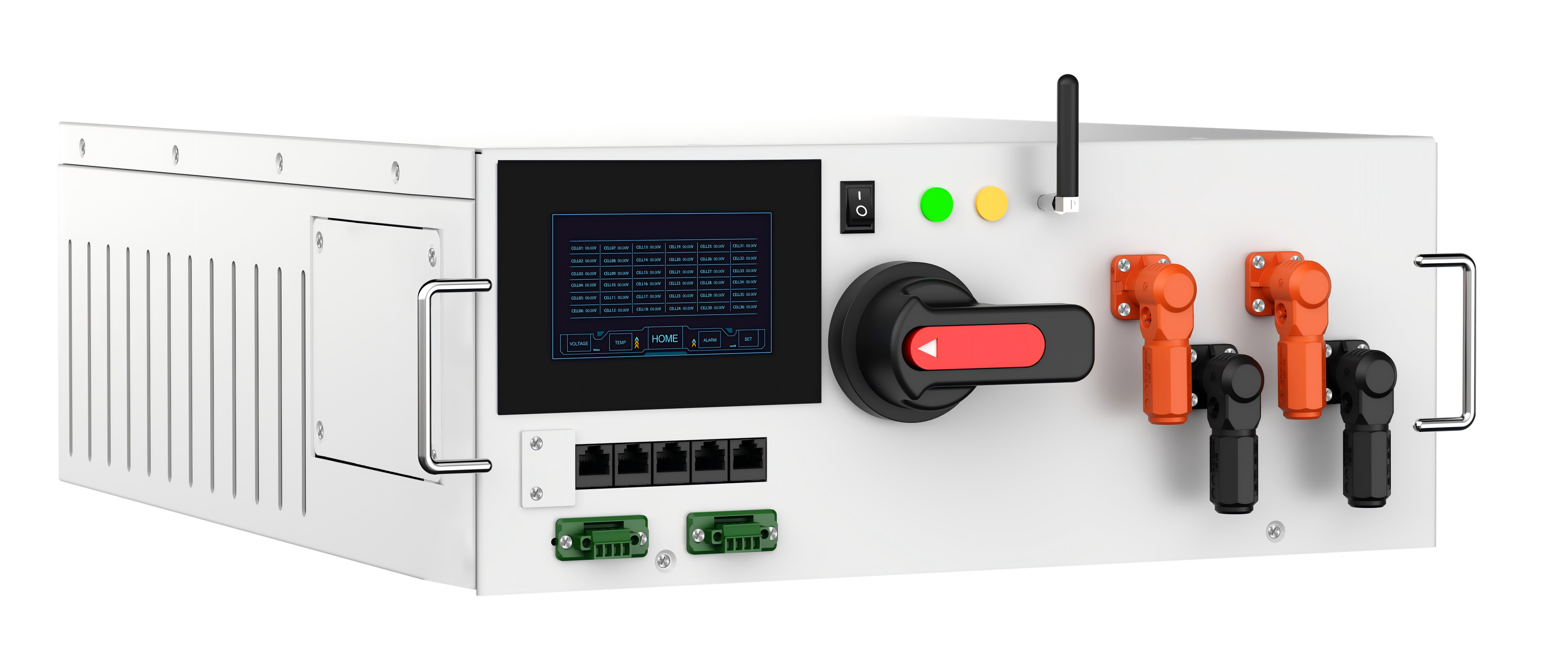

1. उच्च वोल्टेज बॉक्स (मुख्य नियंत्रण सहित)

यह उच्च-वोल्टेज परिपथों के स्विचिंग, रिले, प्री-चार्जिंग और पंखों जैसे पेरिफेरल्स के ड्राइविंग, शॉर्ट-सर्किट सुरक्षा, संचार, तार्किक संचालन, सुरक्षा रणनीतियाँ, पैरामीटर वितरण, दोष रिकॉर्डिंग और बाह्य संचार (485/CAN/इथरनेट) के लिए उत्तरदायी है, तथा यह BMS नियंत्रण एक्चुएटर है।

2. स्लेव नियंत्रण

प्रत्येक व्यक्तिगत सेल के वोल्टेज और तापमान को एकत्र करना, समतुलन करना और डेटा को मुख्य नियंत्रक को अपलोड करना।

3. वायर हार्नेस और एक्सेसरीज़

डेटा अधिग्रहण हार्नेस: स्लेव नियंत्रक को बैटरी सेल से जोड़ता है और प्रत्येक व्यक्तिगत सेल के वोल्टेज को अधिगृहीत करता है।

तापमान नियंत्रण हार्नेस: NTC प्रोब से जुड़ता है और तापमान को अधिगृहीत करता है।

संचार हार्नेस: CAN/485, जो मास्टर नियंत्रक, स्लेव नियंत्रक और होस्ट कंप्यूटर के बीच संचार को सक्षम करता है।

पावर हार्नेस: उच्च-धारा, उच्च-वोल्टेज केबल, जो बैटरी, उच्च-वोल्टेज बॉक्स और लोड को जोड़ता है।

नियंत्रण हार्नेस: कॉन्टैक्टर्स, पंखों, संकेतक लाइट्स आदि को नियंत्रित करता है।

सिस्टम विशेषताएं:

द्विदिशात्मक PCS + फोटोवोल्टिक इन्वर्टर; बैटरियाँ, BMS, तापमान नियंत्रण और अग्नि सुरक्षा शामिल नहीं हैं। ग्राहकों को अपने स्वयं के बैटरी क्लस्टर, BMS और वितरण कैबिनेट को स्वयं असेंबल करना होगा। इन्वर्टर, बैटरियाँ और BMS अलग-अलग निर्माताओं से आते हैं; संगतता और प्रमाणन की पूरी ज़िम्मेदारी ग्राहक पर है। इसका उपयोग मुख्य रूप से छोटी दुकानों, छोटे कारखानों, उच्च-विशिष्टता वाले आवासीय अनुप्रयोगों और छोटे पैमाने के फोटोवोल्टिक-संग्रहण प्रणालियों में किया जाता है।

प्रारूपिक शक्ति/क्षमता: मुख्य रूप से 10 kW से 100 kW

क्षमता: 50 kWh से 120 kWh

वोल्टेज: अधिकांशतः उच्च वोल्टेज (DC 200–850 V, AC 400 V / तीन-चरणीय)

वाणिज्यिक एवं औद्योगिक ऊर्जा संग्रहण कैबिनेट (एकीकृत वाणिज्यिक एवं औद्योगिक ऊर्जा संग्रहण कैबिनेट)

1. वायु-शीतलित ऊर्जा संग्रहण कैबिनेट

पंखा + वायु प्रवाह शीतलन: कम लागत, सरल संरचना। उपयुक्त है: छोटी क्षमता, सौम्य वातावरण, सीमित बजट के लिए। दोष: तापमान में बड़ा अंतर, उच्च शोर और औसत सुरक्षा स्तर।

2. द्रव-शीतलित ऊर्जा संग्रहण कैबिनेट

द्रव शीतलन प्लेट / निमज्जन शीतलन।
कम तापमान अंतर (<3℃), लंबा जीवनकाल, उच्च दक्षता, अच्छी सुरक्षा।
उपयुक्त है: उच्च शक्ति, उच्च घनत्व, यूरोपीय संघ के लिए निर्यात, उच्च/निम्न तापमान वातावरण के लिए।

सिस्टम विशेषताएं:

यह एक प्लग-एंड-प्ले ऊर्जा भंडारण प्रणाली है जो बैटरी क्लस्टर, BMS, PCS, EMS, तापमान नियंत्रण, अग्नि सुरक्षा और विद्युत वितरण को एकल बाह्य/आंतरिक मानक कैबिनेट में एकीकृत करती है। यह विशेष रूप से कारखानों, शॉपिंग मॉल, कार्यालय भवनों, डेटा केंद्रों और औद्योगिक पार्क जैसे औद्योगिक और वाणिज्यिक उपयोगकर्ताओं के लिए डिज़ाइन की गई है।

प्रकारिक शक्ति/क्षमता:

शक्ति: 50kW～500kW

क्षमता: 100kWh～500kWh

वोल्टेज: मुख्यतः उच्च वोल्टेज (DC 600～1000V, AC 400V/तीन-चरणीय)

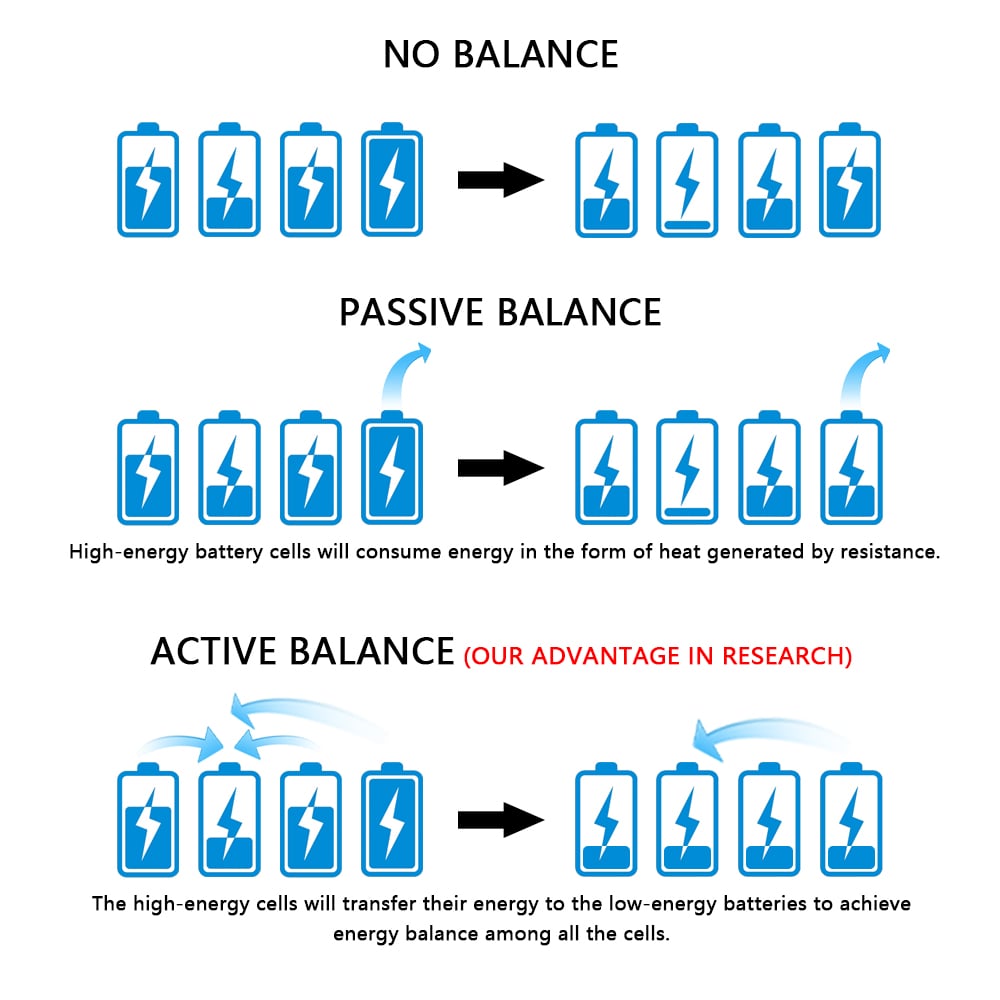

समानीकरण कार्य

1. निष्क्रिय संतुलन

उच्च-वोल्टेज बैटरी सेल की ऊर्जा प्रतिरोधकों द्वारा खपत की जाती है, जिससे सरल संरचना, कम लागत और कम दक्षता प्राप्त होती है।

2. सक्रिय संतुलन

इंडक्टर/कैपेसिटर के माध्यम से बैटरी सेलों के बीच ऊर्जा स्थानांतरण साध्य होता है, जिससे उच्च दक्षता, कम ऊष्मा उत्पादन प्राप्त होता है, लेकिन लागत भी उच्च होती है।

ग्राहकों को एक मॉडल का चयन करते समय अपने बजट, सेल सुसंगतता और सिस्टम क्षमता पर विचार करने की आवश्यकता होती है।

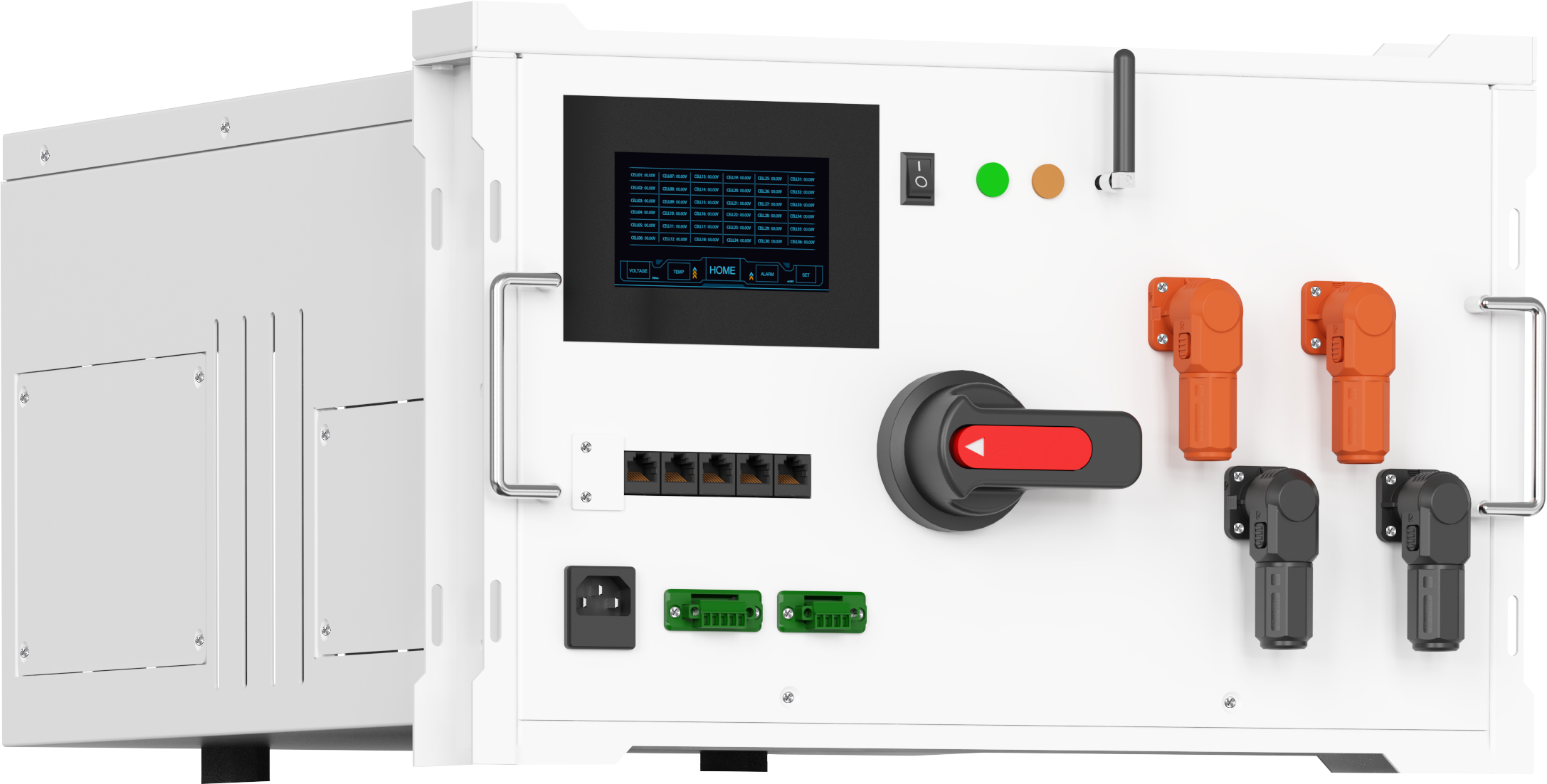

उच्च-वोल्टेज बॉक्स

1. उच्च-वोल्टेज बॉक्स की विशिष्ट आंतरिक संरचना

मुख्य धनात्मक/ऋणात्मक कॉन्टैक्टर
पूर्व-चार्ज कॉन्टैक्टर + पूर्व-चार्ज प्रतिरोधक
उच्च-वोल्टेज फ्यूज
उच्च-वोल्टेज सर्किट ब्रेकर
वर्तमान सेंसर
ऊष्मा अपवहन/पंखा नियंत्रण
मुख्य नियंत्रण BCU, WIFI मॉड्यूल, स्क्रीन

2. पूर्व-चार्जिंग क्या है और पूर्व-चार्जिंग क्यों आवश्यक है?

पूर्व-चार्जिंग में मुख्य कॉन्टैक्टर के बंद होने से पहले एक छोटी धारा के साथ अपस्ट्रीम कैपेसिटर को धीरे-धीरे चार्ज करना शामिल है, जिससे कॉन्टैक्टर, बस कैपेसिटर या बैटरी सेल्स को बड़ी धारा के झटके से होने वाले नुकसान को रोका जाता है। पूर्व-चार्जिंग के बिना सीधे परिपथ को बंद करने से आर्किंग, जले हुए संपर्क बिंदु और अतिधारा सुरक्षा विफलता हो सकती है।

3. HVIL उच्च-वोल्टेज इंटरलॉक का क्या कार्य है?

उच्च-वोल्टेज बॉक्स के दरवाज़े को खोलने या वायरिंग हार्नेस को डिस्कनेक्ट करने पर उच्च-वोल्टेज आउटपुट का अनिवार्य विच्छेदन, यूरोप और दक्षिणपूर्व एशिया में निर्यात के लिए विद्युत झटके से बचाव के लिए एक आवश्यक सुरक्षा तंत्र है।

SOC एवं SOH

1. SOC (चार्ज की स्थिति)

बैटरी प्रतिशत वर्तमान में शेष क्षमता को दर्शाता है।

2. SOH (स्वास्थ्य की स्थिति)

बैटरी का स्वास्थ्य बैटरी की अधिकतम उपयोग योग्य क्षमता में हुई क्षति की मात्रा को दर्शाता है।

BMS के विभिन्न सुरक्षा स्तर क्या हैं?

1. स्तर 1 अलार्म

शक्ति को सीमित करें/धारा को कम करें, एक अलार्म जारी करें, और मुख्य परिपथ विच्छेदक को नहीं डिस्कनेक्ट करें।

2. स्तर 2 सुरक्षा

जब शक्ति सीमा 0 होती है, तो चार्जिंग और डिस्चार्जिंग बंद हो जाएगी, एक अलार्म जारी किया जाएगा, और मुख्य परिपथ विच्छेदक को ट्रिप नहीं किया जाएगा।

3. स्तर 3 सुरक्षा

चार्जिंग और डिस्चार्जिंग को डिस्कनेक्ट करके बलपूर्वक शटडाउन करें।

सामान्य BMS संचार प्रोटोकॉल

1. CANopen

CAN1 और CAN2 PCS या MES से कनेक्ट होते हैं।

2. मॉडबस आरटीयू

RS485_1 और RS485_2, स्क्रीन्स, एयर कंडीशनर्स, फायर प्रोटेक्शन सिस्टम्स, और वॉटर इमर्शन सिस्टम्स आदि के लिए सेंसर्स।

उच्च वोल्टेज प्रणाली के स्थापना और वायरिंग के बारे में अक्सर पूछे जाने वाले प्रश्न:

उपरोक्त ज्ञान बिंदुओं को पूरा करने के बाद, आप शुरुआती स्तर पर पहुँच गए हैं। अगले चरण में, हम पूरे उच्च दबाव वाले प्रणाली के मुख्य बिंदुओं का अध्ययन करेंगे।

प्रतिबंध

BMS का उपयोग करते समय सुरक्षा की लाल रेखाएँ क्या हैं?

सामान प्राप्त करने के बाद, आपको उन्हें स्थापित या कनेक्ट करने का तरीका नहीं पता था। नीचे दिए गए ज्ञान बिंदु आपको यह करना सिखाएँगे। कृपया इस लिंक को सेव करें।

BMS स्थापना से पहले

BMS स्थापित करने से पहले कौन-कौन सी तैयारियाँ करनी आवश्यक हैं?

बिजली बंद की पुष्टि: सुनिश्चित करें कि बैटरी पैक पूरी तरह से बिजली रहित है, और धनात्मक तथा ऋणात्मक टर्मिनल्स पर कोई अवशेष वोल्टेज नहीं है (मल्टीमीटर के साथ मापा गया)।

पर्यावरणीय जाँच: स्थापना स्थान शुष्क, अच्छी तरह से वेंटिलेटेड होना चाहिए, ज्वलनशील और विस्फोटक पदार्थों से दूर होना चाहिए, और ऊष्मा अपवहन के लिए पर्याप्त स्थान होना चाहिए (≥10 सेमी)।

उपकरण तैयारी: इन्सुलेटेड स्क्रूड्राइवर, क्रिम्पिंग प्लायर्स, मल्टीमीटर, हीट श्रिंक ट्यूबिंग, केबल टाइज़, इन्सुलेटिंग टेप।

डेटा सत्यापन: यह पुष्टि करें कि बैटरी मैनेजमेंट सिस्टम (BMS) का मॉडल बैटरी स्ट्रिंग की संख्या और वोल्टेज के अनुरूप है; यह सुनिश्चित करें कि वायरिंग आरेख वास्तविक इंटरफ़ेस के अनुरूप है।

कर्मचारी सुरक्षा: इन्सुलेटेड दस्ताने और सुरक्षा चश्मा पहनें; उच्च-वोल्टेज टर्मिनल्स के साथ सीधे संपर्क से बचें।

बैटरी सेल्स को श्रेणी और समानांतर में जोड़ने के बाद BMS को कनेक्ट करने से पहले क्या पुष्टि करने की आवश्यकता है?

कुल वोल्टेज: BMS की नामांकित वोल्टेज सीमा के अनुरूप है (अधिकतम ≤1000V)।

व्यक्तिगत सेल वोल्टेज अंतर: 1 घंटे तक स्थिर रहने के बाद, सभी व्यक्तिगत सेल्स के बीच वोल्टेज अंतर ≤50mV होना चाहिए (अत्यधिक वोल्टेज अंतर के मामले में समानीकरण की आवश्यकता होती है)।

धनात्मक और ऋणात्मक टर्मिनल्स: बैटरी पैक के धनात्मक और ऋणात्मक टर्मिनल्स स्पष्ट रूप से चिह्नित हैं, जिससे उलट कनेक्शन का जोखिम समाप्त हो जाता है।

विद्युत रोधन प्रतिरोध: बैटरी पैक का भू-संपर्क के प्रति विद्युत रोधन प्रतिरोध, जो मेगोह्ममीटर द्वारा मापा जाता है, 1 MΩ से अधिक या बराबर होना चाहिए (उच्च वोल्टेज प्रणालियों के लिए आवश्यक)।

डेटा अधिग्रहण हार्नेस के वायरिंग के लिए मुख्य विचार-बिंदु क्या हैं?

संगतता: स्लेव नियंत्रण अधिग्रहण पोर्ट संख्या बैटरी सेल संख्या के एक-से-एक के अनुरूप होती है (उदाहरण के लिए, स्लेव नियंत्रण CELL1 बैटरी सेल 1 के धनात्मक टर्मिनल से जुड़ता है, CELL2 बैटरी सेल 2 के धनात्मक टर्मिनल से जुड़ता है, और इसी तरह आगे)।

ध्रुवता प्रतिबंध: धनात्मक और ऋणात्मक टर्मिनलों को उलटना या खंडों के पार कनेक्शन बनाना (जैसे, बैटरी सेलों को छोड़कर सीधे कनेक्शन बनाना) सख्ती से प्रतिबंधित है।

सुरक्षित संपर्क: टर्मिनलों को सुदृढ़ रूप से क्रिम्प किया जाना चाहिए, जिसमें कोई ढीलापन या दुर्बल संपर्क नहीं होना चाहिए (आप हल्के से वायर हार्नेस को खींचकर यह पुष्टि कर सकते हैं कि वह ढीला नहीं होता)।

इन्सुलेशन सुरक्षा: अधिग्रहण केबल कनेक्टरों को शॉर्ट सर्किट से बचाने के लिए हीट श्रिंक ट्यूबिंग के साथ लपेटा जाता है; वायर हार्नेस को बिजली की लाइनों से दूर रखा जाता है ताकि हस्तक्षेप कम हो सके।

अतिरिक्त लंबाई: अधिग्रहण केबल में कनेक्टर के खिंचने के कारण ढीला होने से बचाने के लिए 5–10 सेमी की अतिरिक्त लंबाई आरक्षित की जाती है।

संचार लाइनों (CAN/485) के वायरिंग के लिए प्रमुख आवश्यकताएँ क्या हैं?

CAN केबल:

केबल चयन: छायांकित ट्विस्टेड-पेयर CAN केबल का उपयोग करें (उदाहरण के लिए, CAN-H, CAN-L ट्विस्टेड, शील्ड ग्राउंडेड)।

टर्मिनेशन प्रतिरोधक: बस के दोनों सिरों (मास्टर टर्मिनल और सबसे दूर के स्लेव/होस्ट कंप्यूटर टर्मिनल) पर 120Ω का टर्मिनेशन प्रतिरोधक जोड़ा जाना आवश्यक है।

ध्रुवता विभेदन: CAN-H को CAN-H से और CAN-L को CAN-L से जोड़ें। कनेक्शन को उलटना पूर्णतः वर्जित है (उलटा कनेक्शन होने पर कोई संचार नहीं होगा और कोई त्रुटि संदेश भी नहीं दिखाई देगा)।

शील्ड ग्राउंडिंग: दोनों सिरों पर ग्राउंडिंग करने से चक्रीय धारा हस्तक्षेप से बचने के लिए एक सिरे पर ग्राउंड करें (मास्टर टर्मिनल पर ग्राउंड करना अनुशंसित है)।

485 केबल:

ध्रुवता विभेदन: A को A से और B को B से जोड़ें, सामान्य टर्मिनल GND वैकल्पिक है (लंबी दूरी के लिए अनुशंसित)।

केबल आवश्यकताएँ: कवर किया गया केबल, लंबाई 1200 मीटर से अधिक नहीं होनी चाहिए (लंबी दूरी के लिए रिपीटर की आवश्यकता होती है)।

उच्च-वोल्टेज बॉक्स और BMS के वायरिंग के चरण और सावधानियाँ क्या हैं?

चरण:
1. उच्च-वोल्टेज बॉक्स नियंत्रण लाइनों (कॉन्टैक्टर ड्राइव, प्री-चार्ज सिग्नल, HVIL सर्किट) को मुख्य नियंत्रक के संबंधित पोर्ट्स से जोड़ें।

2. करंट सेंसर सिग्नल लाइन को मुख्य नियंत्रक से जोड़ें (सुनिश्चित करें कि धनात्मक और ऋणात्मक ध्रुवता करंट प्रवाह की दिशा के साथ संरेखित हों)।

3. उच्च-वोल्टेज बॉक्स शीतलन पंखा नियंत्रण लाइन को जोड़ें (यदि लागू हो)।

4. सभी नियंत्रण लाइनों की ध्रुवता की जाँच करें; उलटे कनेक्शन की पुष्टि के बाद वायरिंग हार्नेस को सुरक्षित करें।

प्रतिबंध:
उच्च-वोल्टेज टर्मिनल: आवश्यक टॉर्क तक कसें (आमतौर पर M5 बोल्ट्स के लिए 8–10 N·m), ढीला होने और अत्यधिक गर्म होने से बचने के लिए।

एचवीआईएल सर्किट: उच्च-वोल्टेज बॉक्स के दरवाज़े और वायरिंग हार्नेस कनेक्टर्स के इंटरलॉकिंग संपर्कों पर अच्छा संपर्क सुनिश्चित करें; विच्छेदन के दौरान सर्किट को अलार्म ट्रिगर करना चाहिए।

प्री-चार्ज सर्किट: सुनिश्चित करें कि प्री-चार्ज प्रतिरोधक की वायरिंग सुरक्षित है और ढीले संपर्कों से मुक्त है (ढीले संपर्क प्री-चार्ज विफलता का कारण बनेंगे)।

तापमान नियंत्रण प्रोब (एनटीसी) के स्थापना स्थान और वायरिंग आवश्यकताएँ क्या हैं?

स्थापना स्थान: प्रोब को बैटरी सेल की सतह के दृढ़ता से संपर्क में रखें (वरीयता के अनुसार धनात्मक टर्मिनल के पास या बैटरी पैक के मध्य में, जहाँ ऊष्मा अपवहन कमज़ोर हो), और इसे हवा में लटकने से रोकने के लिए केबल टाई से सुरक्षित करें।

वायरिंग आवश्यकताएँ: प्रोब के तार क्षतिग्रस्त नहीं होने चाहिए और शॉर्ट सर्किट से मुक्त होने चाहिए, तथा लंबाइयाँ संगत होनी चाहिए (खींचने से बचें)।

जब कई प्रोब का उपयोग किया जाता है, तो प्रोब की संख्या को मुख्य नियंत्रण पैनल पर सेट किए गए चैनल नंबर के साथ मेल खाना चाहिए (उदाहरण के लिए, प्रोब 1 को मुख्य नियंत्रण पैनल के टेम्प1 पोर्ट से जोड़ा जाना चाहिए)।

प्रोब को बिजली की लाइनों या हीटिंग एलिमेंट्स की सतह से न लगाएं (इससे तापमान का पता लगाने में विकृति उत्पन्न होगी)।

पावर हार्नेस वायरिंग के लिए सुरक्षा विनियम क्या हैं?

तार का व्यास मिलान: तार के व्यास का चयन प्रणाली की अधिकतम धारा के आधार पर करें (उदाहरण के लिए, 100A धारा के लिए 16mm² तांबे का तार), ताकि तार के अपर्याप्त व्यास के कारण अत्यधिक गर्म होने से बचा जा सके।

विद्युतरोधन सुरक्षा: पावर लाइन कनेक्टर्स को विद्युतरोधी स्लीव्स के साथ लपेटें और उन्हें डेटा अधिग्रहण तथा संचार लाइनों से दूर रखें (दूरी ≥ 5 सेमी)।

धनात्मक/ऋणात्मक ध्रुवीयता अंकन: लाल/काली टेप या लेबल का उपयोग करके धनात्मक और ऋणात्मक ध्रुवीयता को स्पष्ट रूप से अलग करें, ताकि उलटा कनेक्शन से बचा जा सके।

सुरक्षण आवश्यकताएँ: कनेक्टर्स को ढीला होने से रोकने के लिए वाइब्रेशन के कारण पावर लाइन को ब्रैकेट्स या केबल टाईज़ के साथ सुरक्षित करें।

BMS स्थापना चल रही है

स्थापना के बाद बिजली चालू करने से पहले स्व-परीक्षण के चरण क्या हैं?

वायरिंग हार्नेस निरीक्षण:

अधिग्रहण केबल: कोई उलट कनेक्शन, छूटे हुए कनेक्शन या ढीले कनेक्शन नहीं; टर्मिनल सही तरीके से क्रिम्प किए गए हैं।

संचार केबल: CAN/485 ध्रुवता सही है; समापन प्रतिरोधक स्थापित किए गए हैं।

उच्च-वोल्टेज नियंत्रण केबल: HVIL परिपथ की निरंतरता सामान्य है; प्री-चार्ज परिपथ की वायरिंग सही है।

पावर सप्लाई: मुख्य नियंत्रण पावर सप्लाई वोल्टेज आवश्यकताओं को पूरा करता है (जैसे, 12V/24V); धनात्मक और ऋणात्मक टर्मिनल उलटे नहीं हैं।

मल्टीमीटर परीक्षण: अधिग्रहण केबल के किसी भी सिरे पर शॉर्ट सर्किट नहीं (आसन्न अधिग्रहण केबल के बीच प्रतिरोध मापें; यह अनंत होना चाहिए)।

संचार केबल के शील्ड और कोर तारों के बीच कोई शॉर्ट सर्किट नहीं।

उच्च-वोल्टेज टर्मिनलों के बीच कोई शॉर्ट सर्किट नहीं; कुल वोल्टेज सामान्य है।

BMS स्थापना के बाद

बिजली चालू करने के बाद पहली बार स्टार्टअप के लिए सही संचालन क्रम क्या है?

चरण:

1. मुख्य नियंत्रक (कम वोल्टेज) को बिजली दें और यह देखें कि मुख्य नियंत्रक के संकेतक लाइट्स सामान्य हैं (पावर लाइट ऑन है, कोई दोष लाइट या अलार्म नहीं)।

2. डीबगिंग सॉफ़्टवेयर को कनेक्ट करें और स्लेव नियंत्रक संचार स्थिति पढ़ें (सभी स्लेव नियंत्रक ऑनलाइन हैं, कोई डिस्कनेक्शन नहीं है)।

3. व्यक्तिगत यूनिट वोल्टेज और तापमान डेटा पढ़ें (डेटा स्थिर है, 0V या फुल स्केल जैसे असामान्य मान नहीं हैं)।

4. प्री-चार्ज परीक्षण को ट्रिगर करें (सॉफ़्टवेयर या हार्डवेयर ट्रिगर) और सफल प्री-चार्ज की पुष्टि करें (प्री-चार्ज समय आमतौर पर 1-3 सेकंड होता है)।

5. मुख्य कॉन्टैक्टर को बंद करें और लोड या चार्जर को कनेक्ट करने से पहले कोई असामान्यता नहीं होने का अवलोकन करें।

गलत स्थापना संचालन

स्थापना के दौरान कुछ सामान्य त्रुटियाँ क्या हैं? उनके क्या परिणाम हैं?

त्रुटि 1: एक्विजिशन लाइनों का उलटा कनेक्शन/क्रॉस सेक्शन → परिणाम: गलत वोल्टेज एक्विजिशन, अंडरवोल्टेज/ओवरवोल्टेज दोष रिपोर्ट्स, स्लेव नियंत्रण एक्विजिशन पोर्ट्स को क्षति।

त्रुटि 2: संचार लाइनों का उलटा कनेक्शन/टर्मिनेटिंग रेजिस्टर का अनुपस्थित होना → परिणाम: कोई संचार नहीं, डेटा पैकेट की हानि, पैरामीटर भेजे नहीं जा सकते।

त्रुटि 3: उच्च-वोल्टेज टर्मिनल कसे हुए नहीं हैं → परिणाम: अत्यधिक संपर्क प्रतिरोध के कारण अत्यधिक गर्म होना, टर्मिनल का जलना, आग का खतरा।

त्रुटि 4: तापमान नियंत्रण प्रोब को सुरक्षित नहीं किया गया है → परिणाम: तापमान का अशुद्ध पता लगाना, अति-तापमान सुरक्षा का गलत ट्रिगर होना, बैटरी के अत्यधिक गर्म होने का जोखिम।

त्रुटि 5: बिजली कटौती के बिना कनेक्शन → परिणाम: विद्युत झटका, शॉर्ट सर्किट, BMS या बैटरी को क्षति।

डीबगिंग और दोष निदान अक्सर पूछे जाने वाले प्रश्न:

संग्रह लिंक। निम्नलिखित सामग्री डीबगिंग और ट्राउबलशूटिंग को शामिल करेगी। पेशेवर उच्च-वोल्टेज ऊर्जा भंडारण इंजीनियर्स अक्सर पूछे जाने वाले प्रश्न साझा करते हैं।

दोष श्रेणी: बिजली आपूर्ति दोष

1. दोष की घटना: उच्च-वोल्टेज बॉक्स ऑन नहीं है, और बिजली संकेतक लाइट बंद है।

संभावित कारण:

1. बिजली आपूर्ति वोल्टेज अपर्याप्त / उलटा कनेक्शन;

2. उच्च-वोल्टेज बॉक्स मैनुअल ON/OFF स्थिति;

3. मुख्य नियंत्रण शक्ति इंटरफ़ेस ढीला/क्षतिग्रस्त है;

4. विद्युत आपूर्ति में विफलता।

जाँच के चरण:

1. विद्युत आपूर्ति वोल्टेज (उदाहरण के लिए, 12V/24V) को मापने के लिए मल्टीमीटर का उपयोग करें, ताकि पुष्टि की जा सके कि यह आवश्यकताओं को पूरा करता है और धनात्मक तथा ऋणात्मक टर्मिनल उलटे नहीं हैं;

2. उच्च-वोल्टेज बॉक्स की मैनुअल ON/OFF स्थिति की जाँच करें;

3. ढीलेपन की जाँच के लिए विद्युत कनेक्टर को पुनः लगाएँ;

4. विद्युत आपूर्ति (उदाहरण के लिए, एडॉप्टर, बैटरी) को बदलें और जाँचें कि क्या विद्युत आपूर्ति सामान्य है।

समाधान:

1. विद्युत आपूर्ति वोल्टेज को समायोजित करें और ध्रुवता को सही करें;

2. ON स्थिति पर स्विच करें;

3. मुख्य नियंत्रण विद्युत इंटरफ़ेस की मरम्मत करें या उसे बदलें;

4. दोषपूर्ण पावर सप्लाई को बदलें।

2. उच्च-वोल्टेज बॉक्स को चालू किया गया और फिर तुरंत बंद कर दिया गया।

संभावित कारण:

1. पावर सप्लाई की धारा अपर्याप्त है;

2. मुख्य नियंत्रण इकाई में शॉर्ट सर्किट (आंतरिक दोष);

3. ओवरलोड सुरक्षा सक्रिय हो गई।

जाँच के चरण:

1. जाँचें कि क्या पावर सप्लाई की नाममात्र धारा मुख्य नियंत्रण की आवश्यकताओं को पूरा करती है (सामान्यतः ≥2A);

2. मुख्य नियंत्रण पर लगे सभी भार (जैसे स्लेव नियंत्रक और कॉन्टैक्टर ड्राइव) को डिस्कनेक्ट करें, और केवल मुख्य नियंत्रण को बिना किसी अन्य भार के पावर आपूर्ति करें। यह देखने के लिए निरीक्षण करें कि क्या पावर फेल्योर होता है;

3. मल्टीमीटर का उपयोग करके मुख्य नियंत्रण के पावर सप्लाई टर्मिनल का ग्राउंड के प्रति प्रतिरोध मापें। यदि यह 0Ω है, तो इसका अर्थ है कि आंतरिक शॉर्ट सर्किट है।

समाधान:

1. अधिक धारा प्रदान करने वाली पावर सप्लाई से बदलें;

2. यदि अलग पावर सप्लाई के साथ भी पावर लॉस जारी रहता है, तो मुख्य नियंत्रक दोषपूर्ण है; प्रतिस्थापन के लिए अनुरोध करें;

3. लोड में शॉर्ट सर्किट की जाँच करें, उनकी मरम्मत करें, और फिर पुनः कनेक्ट करें।

दोष श्रेणी: संचार विफलताएँ

1. होस्ट कंप्यूटर और BMS के बीच संचार बाधित हो गया था।

संभावित कारण:

1. संचार प्रोटोकॉल असंगतता;

2. वायरिंग त्रुटि;

3. संचार पते में संघर्ष;

4. BMS संचार पैरामीटर सेटिंग त्रुटि।

जाँच के चरण:

1. पुष्टि करें कि होस्ट कंप्यूटर और BMS के बीच संचार प्रोटोकॉल (जैसे, Modbus RTU, CANopen) और चैनल चयन सुसंगत हैं;

2. RS485/CAN/Ethernet वायरिंग की जाँच करें ताकि सुनिश्चित किया जा सके कि यह सही है;

3. सुनिश्चित करें कि BMS संचार पता अन्य उपकरणों के साथ संघर्ष नहीं करता है;

4. BMS संचार पैरामीटर की जाँच करें (उदाहरण के लिए, बॉड रेट, डेटा बिट्स, स्टॉप बिट्स, पैरिटी बिट्स)।

समाधान:

1. संचार प्रोटोकॉल को मानकीकृत करें;

2. वायरिंग को सही करें;

3. BMS संचार पते को रीसेट करें;

4. संचार पैरामीटर को मिलाने के लिए समायोजित करें।

2. होस्ट कंप्यूटर मुख्य नियंत्रण इकाई से कनेक्ट नहीं हो सकता है।

संभावित कारण:

1. गलत सीरियल पोर्ट नंबर/बॉड रेट सेटिंग्स;

2. ड्राइवर स्थापित नहीं किया गया/स्थापना विफल रही;

3. संचार केबल का ढीला/उलटा कनेक्शन;

4. क्षतिग्रस्त मुख्य नियंत्रण संचार पोर्ट;

5. असंगत सॉफ़्टवेयर संस्करण।

जाँच के चरण:

1. सीरियल पोर्ट नंबर की पुष्टि करें (डिवाइस मैनेजर में जाँचें) और बॉड रेट (RS485 के लिए आमतौर पर डिफ़ॉल्ट 9600 है/CAN के लिए 500k, मैनुअल देखें);

2. ड्राइवर को पुनः स्थापित करें (संबंधित ड्राइवर फ़ाइल प्रदान करें);

3. संचार केबल के कनेक्शन की जाँच करें (उदाहरण के लिए, क्या उच्च/निम्न वोल्टेज/धनात्मक/ऋणात्मक ध्रुवता उलटी है), और उन्हें पुनः कनेक्ट करें;

4. संचार केबल और USB-से-सीरियल एडाप्टर को बदलें, और जाँचें कि क्या यह सामान्य रूप से काम करता है;

5. डिबगिंग सॉफ़्टवेयर को नवीनतम संस्करण में अपग्रेड करें।

समाधान:

1. सीरियल पोर्ट नंबर और बॉड रेट को सही ढंग से कॉन्फ़िगर करें;

2. संगत ड्राइवर स्थापित करें;

3. संचार केबल वायरिंग को सही करें;

4. दोषपूर्ण संचार डिवाइस को बदलें;

5. यदि कनेक्शन अभी भी विफल हो रहा है, तो निष्कर्ष निकालें कि मुख्य नियंत्रण संचार पोर्ट दोषपूर्ण है और मरम्मत के लिए अनुरोध करें।

3. मास्टर और स्लेव नियंत्रकों के बीच संचार असामान्य है (कुछ/सभी स्लेव नियंत्रक सेवा से बाहर हैं)।

संभावित कारण:

1. संचार लाइन अंतराय;

2. संचार लाइन उलटी/ढीली/शॉर्ट सर्किट;

3. स्लेव नियंत्रण हार्डवेयर विफलता।

जाँच के चरण:

1. प्रत्येक नोड पर संचार लाइनों की विश्वसनीयता की जाँच करें;

2. CAN/485 संचार केबल वायरिंग की जाँच करें, किसी भी उलटे कनेक्शन को सुधारें, कनेक्टर्स को पुनः कनेक्ट और अनप्लग करें, और शॉर्ट सर्किट के लिए मापें (अनंत प्रतिरोध);

3. सामान्य संचार के लिए प्रत्येक स्लेव नियंत्रक को अलग-अलग मास्टर नियंत्रक से कनेक्ट करें और दोषपूर्ण स्लेव नियंत्रक का पता लगाएं।

समाधान:

1. वायरिंग हार्नेस को पुनः कनेक्ट करें;

2. संचार लाइन वायरिंग की मरम्मत करें और क्षतिग्रस्त संचार लाइन को बदलें;

3. दोषपूर्ण स्लेव कंट्रोलर को बदलें।

4. BMS और इन्वर्टर (PCS) के बीच संचार त्रुटि / इन्वर्टर में BMS डेटा नहीं है या यह संचार त्रुटि की रिपोर्ट करता है।

संभावित कारण:

1. संचार लाइन अंतराय;

2. संचार लाइन उलटी/ढीली/शॉर्ट सर्किट;

3. गलत संचार इंटरफ़ेस परिभाषा;

4. संचार प्रोटोकॉल में असंगति।

जाँच के चरण:

1. प्रत्येक नोड की संचार लाइन कनेक्शन की विश्वसनीयता की जाँच करें;

2. CAN/485 संचार लाइन की वायरिंग की जाँच करें, किसी भी उलटे कनेक्शन को सुधारें, कनेक्टर्स को पुनः कनेक्ट और अनप्लग करें, और शॉर्ट सर्किट के लिए माप करें (अनंत प्रतिरोध);

3. वाहन के BMS संचार इंटरफ़ेस परिभाषा और PCS इंटरफ़ेस परिभाषा की व्यक्तिगत रूप से जाँच करें;

4. जाँच करें कि क्या BMS होस्ट कंप्यूटर इन्वर्टर प्रोटोकॉल के साथ सही ढंग से मेल खाता है।

समाधान:

1. वायरिंग हार्नेस को पुनः कनेक्ट करें;

2. संचार केबल कनेक्शन की मरम्मत करें और क्षतिग्रस्त संचार केबल को बदलें;

3. संचार कनेक्शन को पुनः कसें;

4. होस्ट कंप्यूटर पर सही संचार प्रोटोकॉल कॉन्फ़िगर करें।

दोष श्रेणी: संग्रह और सुरक्षा प्रकार के दोष

1. व्यक्तिगत सेल वोल्टेज संग्रह असामान्य है (0V / पूर्ण स्केल / बड़े दोलन प्रदर्शित कर रहा है)

संभावित कारण:

1. ढीली, उलटी या शॉर्ट-सर्किटित संग्रह केबल;

2. क्षतिग्रस्त स्लेव संग्रह पोर्ट;

3. क्षतिग्रस्त बैटरी सेल (उदाहरण के लिए, ओपन सर्किट/शॉर्ट सर्किट);

4. संग्रह केबल को प्रभावित करने वाला व्यवधान।

जाँच के चरण:

1. संग्रह केबल को पुनः कनेक्ट करें और अनप्लग करें, जाँचें कि वायरिंग सही है या नहीं (सेल संख्या के अनुरूप), और संग्रह केबल के दोनों सिरों पर शॉर्ट सर्किट/ओपन सर्किट है या नहीं, इसे मापें;

2. स्लेव संग्रह चैनल को बदलें (उदाहरण के लिए, असामान्य चैनल की संग्रह केबल को स्पेयर चैनल से कनेक्ट करें) और यह देखें कि क्या यह सामान्य स्थिति में लौट आता है;

3. असामान्य सेल के वोल्टेज को सीधे मल्टीमीटर के साथ मापें। यदि सेल वोल्टेज असामान्य है (0V/बहुत अधिक), तो सेल को बदल दें;

4. जाँचें कि अधिग्रहण केबल बिजली की लाइन के पास तो नहीं है, इसे पुनः वायर करें और शील्डिंग उपाय जोड़ें।

समाधान:

1. डेटा अधिग्रहण केबल की वायरिंग मरम्मत करें और क्षतिग्रस्त डेटा अधिग्रहण केबल को बदलें;

2. दोषपूर्ण स्लेव नियंत्रक को बदलें;

3. क्षतिग्रस्त बैटरी सेल को बदलें;

4. व्यवधान को कम करने के लिए वायरिंग को अनुकूलित करें।

2. तापमान अलार्म (गलत अलार्म / कोई अलार्म नहीं)

संभावित कारण:

1. तापमान प्रोब जुड़ी नहीं है / उल्टी जुड़ी है / क्षतिग्रस्त है;

2. प्रोब का संपर्क खराब है;

3. तापमान सुरक्षा पैरामीटर सेटिंग्स अनुचित हैं;

4. दोषपूर्ण स्लेव तापमान अधिग्रहण चैनल।

जाँच के चरण:

1. तापमान नियंत्रण प्रोब के वायरिंग की जाँच करें ताकि सुनिश्चित किया जा सके कि यह उलटा या ढीला न हो। प्रोब के प्रतिरोध को मापें (कमरे के तापमान पर NTC प्रोब आमतौर पर 10kΩ/50kΩ होते हैं)। यदि प्रतिरोध 0 या अनंत है, तो प्रोब को बदल दें।

2. प्रोब को पुनः सुरक्षित करें, यह सुनिश्चित करते हुए कि यह बैटरी सेल की सतह से दृढ़ता से जुड़ा हुआ है और लटक नहीं रहा है।

3. तापमान सुरक्षा पैरामीटर की पुष्टि करें (अधिक तापमान सुरक्षा बिंदु आमतौर पर 45-55℃ होता है, कम तापमान सुरक्षा बिंदु आमतौर पर -10-0℃ होता है), और वास्तविक आवश्यकताओं के अनुसार समायोजित करें।

4. स्लेव तापमान अधिग्रहण चैनल को बदलें और जाँचें कि सामान्य संचालन पुनः स्थापित हो गया है या नहीं।

समाधान:

1. प्रोब वायरिंग की मरम्मत करें और क्षतिग्रस्त प्रोब को बदलें;

2. प्रोब को पुनः सुरक्षित करें;

3. तापमान सुरक्षा पैरामीटर को समायोजित करें;

4. दोषपूर्ण स्लेव नियंत्रक को बदलें।

3. कुल दबाव पठन असामान्य है (0V के रूप में प्रदर्शित किया गया है / वास्तविक मान भिन्न है)

संभावित कारण:

1. बिजली लाइन का मुख्य सर्किट कनेक्शन ढीला है / मैनुअल नियंत्रण चालू नहीं है;

2. मुख्य नियंत्रण संग्रहण पोर्ट क्षतिग्रस्त है।

जाँच के चरण:

1. मुख्य बिजली केबल को पुनः कनेक्ट करें और अनप्लग करें, जाँचें कि वायरिंग सही है या नहीं, और सिस्टम के दोनों सिरों पर कुल वोल्टेज को सीधे मल्टीमीटर का उपयोग करके मापें ताकि शॉर्ट सर्किट/ओपन सर्किट की जाँच की जा सके। पुष्टि करें कि मैनुअल नियंत्रण सक्षम है;

2. मुख्य नियंत्रण संग्रहण चैनल कनेक्शन को मजबूत करें और यह देखें कि क्या यह सामान्य स्थिति में लौट आता है।

समाधान:

1. बिजली केबल को अनप्लग करें और पुनः प्लग करें, फिर मैनुअल स्विच को बंद करें;

2. दोषपूर्ण मुख्य नियंत्रण इकाई को बदलें या उच्च-वोल्टेज बॉक्स को सीधे बदलें।

4. चार्ज/डिस्चार्ज सुरक्षा शटडाउन (ओवरवोल्टेज/अंडरवोल्टेज/ओवरकरंट/ओवरटेम्परेचर दोष की रिपोर्ट)

संभावित कारण:

1. सेल वोल्टेज/तापमान सुरक्षा सीमा से अधिक है;

2. सुरक्षा पैरामीटर सेटिंग्स अनुचित हैं;

3. करंट सेंसर में दोष;

4. वायरिंग हार्नेस का संपर्क खराब है;

5. लोड/चार्जर की खराबी।

जाँच के चरण:

1. कुल सेल वोल्टेज, व्यक्तिगत सेल वोल्टेज और तापमान को मापने के लिए एक मल्टीमीटर का उपयोग करें, ताकि पुष्टि की जा सके कि सुरक्षा सीमा वास्तव में पार की गई है;

2. बैटरी प्रबंधन प्रणाली (BMS) सुरक्षा पैरामीटर की जाँच करें (अतिवोल्टेज बिंदु सामान्यतः सेल के नाममात्र वोल्टेज का 1.1 गुना होता है, अवमान वोल्टेज बिंदु 0.85 गुना होता है, और अतिधारा बिंदु प्रणाली की नाममात्र धारा का 1.2–1.5 गुना होता है)। यदि सेटिंग्स अनुचित हैं, तो पैरामीटर को समायोजित करें;

3. वर्तमान सेंसर के वायरिंग की जाँच करें और सेंसर का आउटपुट सिग्नल मापें। यदि सिग्नल असामान्य है, तो सेंसर को बदल दें;

4. शक्ति हार्नेस और कनेक्टर्स को ढीला होने के लिए जाँचें और उन्हें पुनः कस लें;

5. लोड/चार्जर को डिस्कनेक्ट करें और BMS का अलग से परीक्षण करें। यदि सुरक्षा संरक्षण अब लागू नहीं होता है, तो लोड/चार्जर की समस्या का निदान करें।

समाधान:

1. सेल वोल्टेज को संतुलित करें / वातावरणीय तापमान को समायोजित करें;

2. सुरक्षा पैरामीटर को अनुकूलित करें;

3. दोषपूर्ण वर्तमान सेंसर को बदलें;

4. वायरिंग हार्नेस के संपर्क संबंधित मुद्दों की मरम्मत करें;

5. दोषपूर्ण लोड/चार्जर को बदलें।

5. समानीकरण कार्यक्षमता काम नहीं कर रही है।

संभावित कारण:

1. संतुलन कार्यक्षमता सक्षम नहीं है;

2. सेल वोल्टेज अंतर संतुलन दहलीज तक नहीं पहुँच रहा है;

3. संतुलन मॉड्यूल क्षतिग्रस्त है;

4. स्लेव और मास्टर नियंत्रकों के बीच असामान्य संचार;

5. अनुचित संतुलन पैरामीटर सेटिंग्स।

जाँच के चरण:

1. डीबगिंग सॉफ़्टवेयर का उपयोग करके जाँचें कि क्या समानीकरण कार्यक्षमता सक्षम है (आमतौर पर यह डिफ़ॉल्ट रूप से सक्षम होती है)। यदि नहीं, तो इसे मैनुअल रूप से सक्षम करें।

2. व्यक्तिगत सेलों के वोल्टेज अंतर को मापें। यदि वोल्टेज अंतर समानीकरण दहलीज से कम है (आमतौर पर 50-100 मिलीवोल्ट), तो बैटरी पैक को खड़ा रखें जब तक कि वोल्टेज अंतर दहलीज तक नहीं पहुँच जाता, फिर अवलोकन करें।

3. पुनः बिजली चालू करें, एक सिस्टम स्व-परीक्षण करें, और समानीकरण स्थिति का निर्धारण करें।

4. मास्टर और स्लेव कंट्रोलर के बीच संचार की जांच करें ताकि सामान्य संचार सुनिश्चित किया जा सके।

5. समानीकरण पैरामीटर (जैसे समानीकरण धारा और समानीकरण समय) को समायोजित करें।

समाधान:

1. समानीकरण कार्यक्षमता सक्षम करें;

2. बैटरी पैक को स्थिर छोड़ें या मैनुअल रूप से दबाव अंतर उत्पन्न करें;

3. यदि कोई दोष प्रदर्शित होता है, तो क्षतिग्रस्त स्लेव नियंत्रण बोर्ड को बदल दें;

4. संचार दोषों को ठीक करें;

5. समानीकरण पैरामीटर को अनुकूलित करें।

दोष श्रेणी: उच्च-वोल्टेज बॉक्स से संबंधित दोष

1. प्री-चार्ज विफल (प्री-चार्ज दोष रिपोर्ट किया गया)

संभावित कारण:

1. प्रीचार्ज प्रतिरोधक क्षतिग्रस्त (ओपन सर्किट/शॉर्ट सर्किट);

2. प्रीचार्ज कॉन्टैक्टर दोषपूर्ण है (सक्रिय नहीं हो रहा है/संपर्क फँसे हुए हैं);

3. उच्च-वोल्टेज सर्किट में ओपन सर्किट/शॉर्ट सर्किट;

4. मुख्य नियंत्रक द्वारा प्रीचार्ज सिग्नल जारी नहीं किया गया है।

जाँच के चरण:

1. प्रीचार्ज प्रतिरोध को मापें (आमतौर पर 10–100 Ω)। यदि यह 0 या अनंत है, तो प्रीचार्ज प्रतिरोधक को बदल दें।

2. प्रीचार्ज कॉन्टैक्टर को अलग से बिजली आपूर्ति प्रदान करें और जाँचें कि क्या वह सक्रिय होता है। संपर्क की निरंतरता को मापें। यदि दोषपूर्ण है, तो प्रीचार्ज कॉन्टैक्टर को बदल दें।

3. उच्च-वोल्टेज सर्किट (बैटरी पैक, उच्च-वोल्टेज बॉक्स, लोड) में ओपन/शॉर्ट सर्किट की जाँच करें और किसी भी दोष की मरम्मत करें।

4. डिबगिंग सॉफ़्टवेयर का उपयोग करके जाँचें कि क्या मुख्य नियंत्रक प्रीचार्ज सिग्नल भेज रहा है। यदि नहीं, तो मुख्य नियंत्रक के पैरामीटर सेटिंग्स या मुख्य नियंत्रक के दोष की जाँच करें।

समाधान:

1. प्रीचार्ज प्रतिरोधक को बदलें;

2. प्रीचार्ज कॉन्टैक्टर को बदलें;

3. उच्च-वोल्टेज सर्किट के दोष की मरम्मत करें;

4. मुख्य नियंत्रण पैरामीटर को समायोजित करें या मुख्य नियंत्रण इकाई को बदलें।

2. रिले सक्रिय नहीं हो रहा है (मुख्य संपर्क कंटैक्टर / पूर्व-चार्ज कंटैक्टर)

संभावित कारण:

1. मुख्य नियंत्रण ड्राइव सिग्नल जारी नहीं किया गया है

2. कंटैक्टर कॉइल क्षतिग्रस्त है / विद्युत आपूर्ति अपर्याप्त है

3. कंटैक्टर के संपर्क फँसे हुए हैं / यांत्रिक रूप से अवरुद्ध हैं;

4. सुरक्षा स्थिति को निष्क्रिय नहीं किया गया है (उदाहरण के लिए, अतिवोल्टेज / अतिताप सुरक्षा)।

जाँच के चरण:

1. मुख्य नियंत्रण ड्राइव पोर्ट का आउटपुट मापने के लिए ऑसिलोस्कोप का उपयोग करें। यदि कोई सिग्नल नहीं है, तो मुख्य नियंत्रण पैरामीटर की जाँच करें या मुख्य नियंत्रण दोष की जाँच करें।

2. कंटैक्टर कॉइल की विद्युत आपूर्ति वोल्टेज (आमतौर पर 12V/24V) को मापें ताकि सामान्य विद्युत आपूर्ति सुनिश्चित की जा सके। कॉइल का प्रतिरोध (आमतौर पर दसियों ओम) मापें। यदि परिणाम असामान्य है, तो कॉइल या कंटैक्टर को बदल दें।

3. कंटैक्टर को मैनुअल रूप से सक्रिय करें और यह देखें कि क्या वह फँसा हुआ है। यदि फँसा हुआ है, तो कंटैक्टर को अलग करें, साफ़ करें या बदल दें।

4. BMS सुरक्षा स्थिति की जाँच करें और किसी भी सुरक्षा (जैसे शीतलन या वोल्टेज समानीकरण) को निष्क्रिय कर दें।

समाधान:

1. मुख्य नियंत्रण ड्राइव सिग्नल की मरम्मत करें या मुख्य नियंत्रण इकाई को बदलें;

2. कॉइल शक्ति आपूर्ति सुनिश्चित करें और दोषपूर्ण कॉन्टैक्टर को बदलें;

3. फँसे हुए कॉन्टैक्टर को साफ़ करें या बदलें;

4. बैटरी प्रबंधन प्रणाली (BMS) सुरक्षा को निष्क्रिय करें।

4. मुख्य नियंत्रण पैरामीटर को समायोजित करें या मुख्य नियंत्रण इकाई को बदलें।
