6S CCS-kablingsanordning för bostads- och kommersiell energilagring
En precisionstillverkad CCS-kablingsharness med 16-kanalig cellspänningsövervakning och 4-punkts NTC-temperaturövervakning för 16S litiumjonbatteripack. Utformad för pålitlig BMS-anslutning i energilagringssystem från 5 kWh till 5 MWh.
Produkt Beskrivning

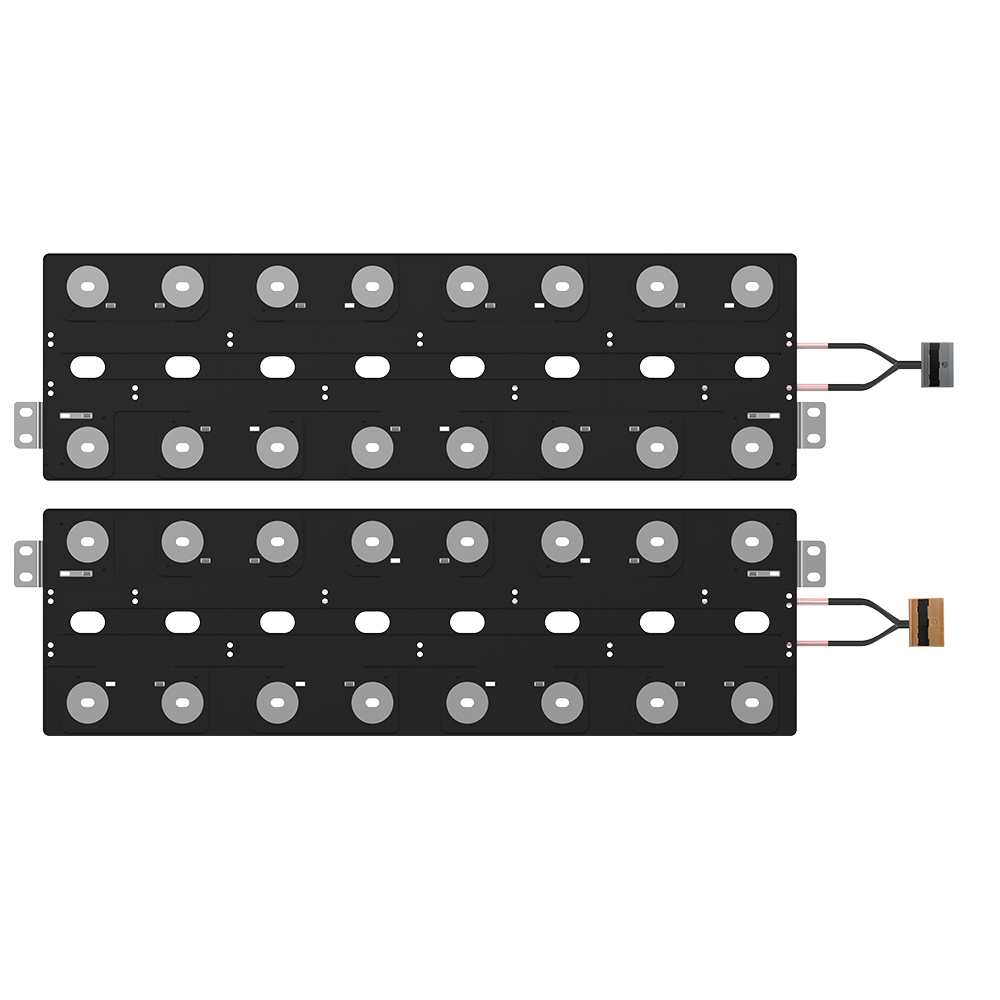

JKESS 16S CCS-kablingsharness (Cell Contact System) är en precisionstillverkad anslutningsanordning avsedd för 16-cells-serie litiumjonbatteripack som används i stationära energilagringstillämpningar. Den utgör den avgörande datainsamlingslagret mellan battericellerna och batterihanteringssystemet (BMS) och levererar exakta cellspänningsavläsningar och temperaturdata som möjliggör balanserad laddning, överspännningsskydd och tidig upptäckt av termiska fel.

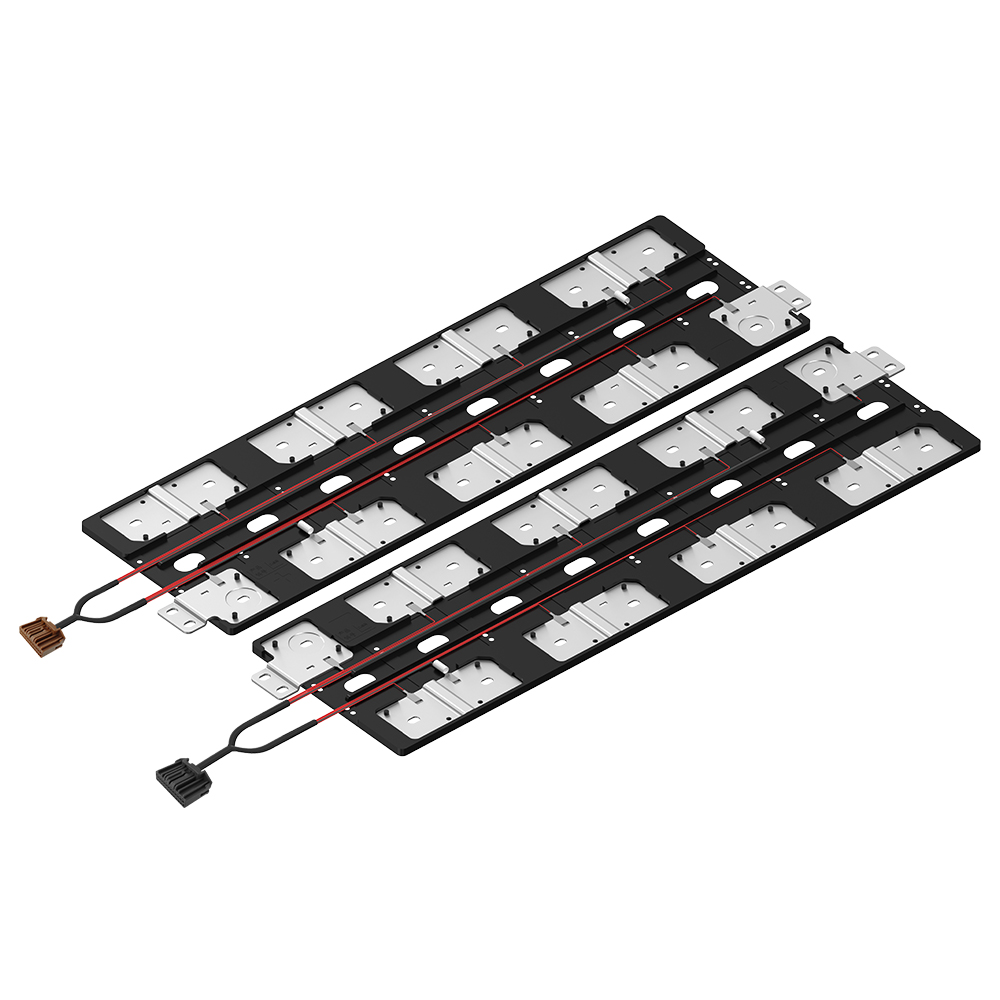

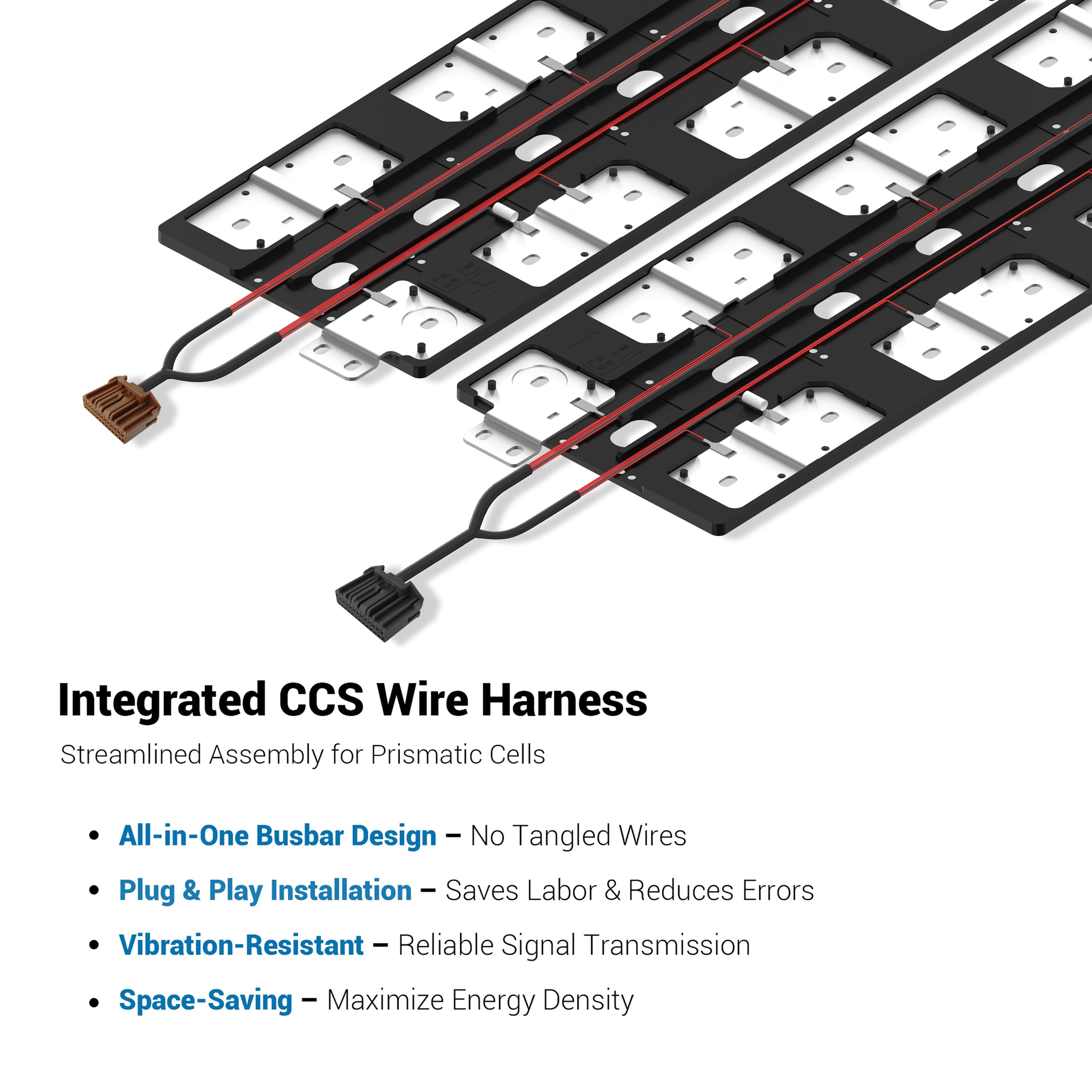

Produkten levereras som ett modulärt tvådelat set – CCS-M2 (som täcker celler B0 till B8) och CCS-M3 (som täcker celler B9 till B16) – som tillsammans bildar ett komplett 16S-övervakningskabelsats. Varje modul integrerar sexton enskilda cellspänningsmätkanaler, två NTC-temperaturgivare, laser-svetsade aluminiumbussstänger med selektiv nickelplätering samt en formgjuten plasthållare som förenklar installation och kabelföring.
Alla spänningsmätkablar använder UL1332 AWG#22-ledare med högtemperaturbeständig PTFE-isolering, medan NTC-givarkablarna använder UL4413 AWG#24-ledare godkänd för kontinuerlig drift mellan −40 °C och +105 °C. Anslutningar mellan bussstänger och poler utförs med laser-svetsade 0,3 mm nickelpoler, vilket ger skärhållfastheter på ≥300 N och svetningsinre resistans ≤60 μΩ – värden som verifieras genom 100 % produktionslinjetestning. Hela monteringen är insvept i tygband och skyddad med dubbelskikts värme-krympslang vid alla anslutningspunkter.
Observera: Denna produkt är endast en kabel- och övervakningskomponent. Battericeller, BMS-enheter och höljesutrustning ingår inte och måste skaffas separat.
Tekniska specifikationer
Komplett elektrisk, mekanisk och efterlevnadsdata för JK-CCS-16S-M2M3-monteringen.
| Parameter | Specificitet |
|---|---|
| Konfiguration | 16 celler i serie (16S), modulär 2×8S-design (CCS-M2 + CCS-M3) |
| Cellspänningssensorik | 16 kanaler (B0–B16), UL1332 AWG#22-kablar |
| Temperaturövervakning | 4× NTC-termistorer, 10 kΩ vid 25 °C, B-värde 3435 K, noggrannhet mellan sensorer ±1 °C |
| NTC-kabel | UL4413 AWG#24 |
| Bussbar Material | Aluminiumlegering med selektiv nickelplätering (5–15 μm) |
| Nickelflikets tjocklek | 0,3 mm |
| Styrka vid lasersvetsning | Skärkraft ≥ 300 N; Lösningskraft ≥ 60 N |
| Svetsning, intern resistans | ≤ 60 μΩ (100 % testad på produktionslinjen) |
| Ledningsgrad | 100 % (inklusive NTC-krets) |
| Loopmotstånd | ≤ 1 Ω |
| Driftstemperatur | −40 °C till +105 °C |
| Isolering (bussrör till fäste) | ≥ 4380 VDC, 2 s, läckström ≤ 1 mA |
| Isolering (kontakt till kontakt) | 1000 VDC, 2 s, isolationsmotstånd ≥ 500 MΩ |
| Hållbar spänning (kontakt till kontakt) | 1000 VDC, 2 s, läckström ≤ 1 mA |
| Total modullängd | ~601,7 mm (per modul) |
| Montering | Integrerade metallmonteringsbeslag med förborrade hål |
| Kablens routning | Sammanbundna med tygband; dubbelskiktig värmekontraktionsrör vid anslutningspunkter; anslutningspunkt 100 mm från kontaktdon, avstånd mellan anslutningspunkter 30 mm |
| Anslutartyp | WTB41-serien (24-polig kontaktlåda), nycklad olika för M2/M3 för att förhindra felanslutning |
| Standarder och efterlevnad | QC/T 417.1-2001; RoHS; REACH; GB/T 1804-m (allmänna toleranser) |
| Produktmärkning | 28-teckens QR-kod: Artikelnr-Datum-Skift-Linje-Serienummer (t.ex. CC1005TN0-20240603-D-01-0001) |
| Förpackning | Antistatisk bricka + vågformad kartong; anpassad förpackning tillgänglig på begäran |
Varför välja vår CCS-kablingsanordning
Sex tekniska och tillverkningsmässiga fördelar som gör JK-CCS-16S-M2M3 unik jämfört med standardkopplingar.
Exakt cellspänningsmätning
Sexton oberoende mätkanaler med AWG#22-ledare med PTFE-isolering levererar exakta spänningsdata för varje cell i strängen. Detta möjliggör exakt beräkning av laddningsnivå (SOC), balanserad laddning över hela batteripacken och tidig identifiering av cellnivåanomalier innan de eskalerar.
Temperaturövervakning på flera punkter
Fyra integrerade NTC-termostatresistorer (10 kΩ vid 25 °C, B-värde 3435 K) med inter-sensor-noggrannhet på ±1 °C ger realtidsdata om temperaturfördelningen i modulen. Denna distribuerade mätmetod är avgörande för tidig upptäckt av termisk genombränning och proaktiv batterihantering.
Laserlimes pålitlighet
Nickelbanderna är laserlänkade till aluminiumbussstavar med en skärkraft på ≥300 N och en avskiljningskraft på ≥60 N. Den interna motståndet vid svetsningen hålls under 60 μΩ, vilket verifieras genom 100 % linjetester. Detta säkerställer strömvägar med låg resistans och långsiktig mekanisk integritet under termisk cykling.
Modulär 2×8S-design
CCS-M2- och CCS-M3-modulerna har olika nycklingsdesign vid sina WTB41-kontakter för att fysiskt förhindra felaktig anslutning mellan moduler under paketsamlingen. Denna modulära ansats minskar installationstiden, minimerar fel i kablingsarbetet och underlättar service på plats samt utbyte av enskilda moduler.
BRED DRIFTSTEMPERATURINTERVALL
Godkänd för kontinuerlig drift från −40 °C till +105 °C, med UL1332- och UL4413-isolering av högtemperaturkablar genom hela systemet. Detta temperaturområde täcker utomhusmonterade ESS-kapslingar, oklimatiserade utrustningsrum och termiskt krävande paketmiljöer utan prestandaförsämring.
Överensstämmelse och spårbarhet
Varje kabelsats är överensstämmande med RoHS och REACH samt tillverkad enligt kablingsstandarderna QC/T 417.1-2001. Varje enhet har en unik 28-teckners QR-kod som kodar artikelnummer, produktionsdatum, skift, linje och serienummer för fullständig spårbarhet under hela produktens livscykel.
Användningsområde Scenarier
Där JK-CCS-16S-M2M3 levererar mätbar prestanda i olika energilagringsinstallationer.
Hushållsenergilagringssystem
Hem batteripack i intervallet 5–20 kWh använder vanligtvis 16S LFP-moduler. Denna CCS-kabelsats förser den bostadsspecifika BMS:n med pålitlig cellspännings- och temperaturdata, vilket stödjer säker daglig laddning och urladdning, tidsbaserad optimering samt strategier för solenergi-självkonsumtion. Både väggmonterade och golvmontersda enheter drar nytta av den kompakta, förmonterade satsen.
Kommersiella och industriella energilagringskabinetter
Kabinettbaserade system med kapacitet från 50 kWh till 5 MWh integrerar dussintals 16S-moduler för toppavlastning, hantering av effekttaxor och reservkraft. De nycklade kontaktdon på M2- och M3-modulerna förhindrar felaktig kablingsanslutning vid montering av flera moduler, medan 100-procentig ledningstestning säkerställer att varje mätkanal fungerar från dag ett.
Tillverkning av batteripack efter OEM-specifikation
Kontraktstillverkare som bygger 16S LFP-batterimoduler för systemintegratörer använder CCS-kablingsharness som standardkomponent för BMS-gränssnittet. Den modulära 2×8S-designen minskar monteringsarbetsinsatsen, de integrerade monteringsfästena snabbar upp den mekaniska integrationen och fullständig spårbarhet via QR-koder stödjer kvalitetsledningssystem i enlighet med ISO-standarder.
UPS och kritisk reservkraft
Datacenter och industriella UPS-batterirack kräver kontinuerlig övervakning på cellnivå för maximal drifttid. Den fyrpunktsbaserade NTC-termostatmatrisen ger tidig varning för termiska avvikelser över hela modulen, medan det breda driftstemperaturområdet från −40 °C till +105 °C och UL-certifierad kablisolering säkerställer pålitlig signalintegritet i både klimatreglerade och oklimatiserade miljöer.
Mikronät och friliggande energilagring
Distribuerade energinoder i avlägsna eller isolerade system kräver batteriövervakning som inte kräver regelbunden underhåll. Laserlängda bussbaranslutningar, sammanbundna kablar med tygband och skarvar skyddade med värme-krympslang ger en lång livslängd med minimalt ingripande på plats, vilket hjälper operatörer att maximera batteripackens livslängd i utmanande miljöer.
Kundens smärtpunkter vid högspänningsenergilagring
Fem vanliga felmoder och integrationsutmaningar – samt hur JKESS:s ingenjörer löser var och en av dem.
Problem
Oskarpa cellspänningsmätningar
Billiga kablar med högmotståndskrimpförbindelser orsakar spänningsfall som leder till felaktiga avläsningar från BMS. Detta resulterar i överladdning eller överurladdning, snabbare cellförslitning och för tidig batteripacksfel. Problemet är särskilt allvarligt i högströmsapplikationer där även små motstånd ger betydande mätfel.
Hur JKESS löser det
≤60 μΩ svetningsmotstånd, 100 % testat
Laser-svetsade nickelkontakter på selektivt nickelpläterade aluminiumbussrör håller svetningsmotståndet under 60 μΩ – en gräns som verifieras på varje enskild produktionsenhet. Slutet motstånd hålls under 1 Ω och ledningsgraden är 100 %, inklusive alla NTC-kretsar. Exakta celldata innebär exakta BMS-beslut och längre batteritidslevnad.
Problem
Risk för termisk genomgående från bristfällig temperaturövervakning
Enkelpunkts-temperatursensorer eller sensorer med dålig kalibrering mellan sensorer kan missa lokala heta ställen som uppstår mellan cellerna. När en enskild sensor registrerar en avvikelse kan termiskt genomlöpp redan ha inletts. Detta skapar ett kritiskt säkerhetsgap i batteripack med hög densitet.
Hur JKESS löser det
4-punkts-NTC-array med ±1 °C-noggrannhet
Fyra NTC-termistorer fördelade över modulen med 16 seriekopplade celler (16S) ger flerpunkts termisk täckning med en inter-sensor-noggrannhet på ±1 °C. Denna distribuerad sensorteknik upptäcker temperaturgradienter tidigt, vilket ger BMS tillfälle att initiera skyddsåtgärder – lastreduktion, aktivering av kylning eller isolering – innan en termisk händelse eskalerar.
Problem
Långa leveranstider från asiatiska leverantörer
Traditionell komponentinköp kräver 4–8 veckors sjöfrakt samt tullklarering, vilket fördröjer produktionsscheman och tvingar systemintegratörer att hålla överskottslager.
Hur JKESS löser det
EU- och USA-utlandsförråd, leverans på 3–7 dagar
Lokalt lager i Europa och USA möjliggör vanlig leverans på 3–7 arbetsdagar för standardkonfigurationer. Detta eliminerar ledtider för sjöfrakt, minskar importtullar och tullfördröjningar för kunder i EU och USA samt gör det möjligt för OEM:er att driva verksamheten med slankare lagerpositioner.
Problem
Monteringsfel från icke-kodade kontakter
Kablar för batteripack med flera moduler använder ofta identiskt utseende kontakter mellan olika cellgrupper. Vid montering av pack kan tekniker oavsiktligt koppla ihop moduler felaktigt, vilket leder till kortslutningar, felaktig justering av sensorkanaler och – i värsta fall – förstörelse av pack vid första inkopplingen.
Hur JKESS löser det
Olika nycklade WTB41-kontakter på M2 och M3
CCS-M2- och CCS-M3-modulerna använder WTB41-seriens 24-poliga skal med olika nycklingsorienteringar. Denna fysiska inkompatibilitet gör det omöjligt att sätta in fel modul på fel plats, vilket eliminerar en vanlig källa till monteringsfel och minskar omarbetskostnaderna på produktionslinjen.
Problem
Ojämn kvalitet från billiga leverantörer
Otestade svetsningar, utelämnade isoleringskontroller och inkonsekvent kabelläggning är vanliga problem vid prisdriven komponentinköp. Returer från fältet, garantianspråk och säkerhetsincidenter underminerar marginaler och skadar varumärkesreputationen. Den verkliga kostnaden för en misslyckad batteripack är långt högre än de initiala komponentbesparingarna.
Hur JKESS löser det
100 % inline-testning, inga undantag
Varje JKESS CCS-kablingsharness genomgår en fullständig linjetestsekvens: svetsning av intern resistans, elektrisk ledning (inklusive NTC-kretsar), isolationsresistans och spänningsbeständighet. Resultaten registreras och är spårbara via varje enhets unika QR-kod. Ingen provtagning i partier – 100 % av enheterna verifieras innan leverans.
CCS-kablingsharness: Branschens standard för batteripacksövervakning
Integrerade Cell Contact System (CCS)-kablingsharness har ersatt diskreta trådbindningar och manuell punkt-till-punkt-kablingsutformning som den dominerande designmetoden i moderna litiumjonbatteripack för energilagring. Anledningarna är strukturella: CCS-integration sammanfogar cellspänningsmätning, temperaturövervakning och bussbar-strömsamling i en enda, förtestad montering. Detta minskar tillverkningsarbete, minimerar kablingsfel och möjliggör automatiserade produktionslinjer som levererar konsekvent elektrisk prestanda vid högvolymsproduktion.
Större tillverkare av BMS och integratörer av energilagringssystem inom bostads-, kommersiell och elnätsnivå specificerar nu CCS-kablingsharnessar som standardkomponenter i sina 16S-moduldesigner. Den modulära 2×8S-arkitekturen – som används i JKESS JK-CCS-16S-M2M3 – har blivit särskilt vanlig eftersom den balanserar produktionsflexibilitet med installationsenkelhet. För OEM:er och pakettillverkare är att specificera en beprövad CCS-interconnect inte längre ett val; det är en grundläggande kravställning för konkurrenskraftig produktkvalitet och drifttillförlitlighet.
”Över 90 % av nya LFP-energilagringsbatterimoduler använder integrerade CCS-kablingsharnessar för cellövervakning.”— Branschuppskattning, energilagringssektorn
Varför samarbeta med JKESS
Fyra strukturella fördelar som gör JKESS till den föredragna leverantören av CCS-kablingsharnessar för energilagrings-OEM:er och systemintegratörer.
EU- och USA-utlandsförråd
Lokalt lager i Europa och USA för snabb leverans, minskad tullkomplexitet och lägre totala landningskostnader. Typisk leveranstid på 3–7 arbetsdagar för lagerförda artiklar. Alternativ för massleverans med sjöfrakt och luftfrakt finns tillgängliga för stora order som skickas från vår produktionsanläggning.
OEM & ODM anpassning
Fullt intern teknikteam för anpassade CCS-designer. Icke-standard cellantal, alternativa kontaktyper, anpassade kabellängder, modifierade bussbar-geometrier och integration med proprietära BMS-pinout-konfigurationer. Vi stödjer design-för-tillverkning-granskningar och snabb prototypframställning för ny produkttillverkning.
100 % testat, ingen kompromiss
Varje kabelsats genomgår tester av svetståthet, ledningseffektivitet, isolering och spänningshållfasthet innan leverans. Produktionsprocesser i enlighet med ISO-standarder med full QR-kodspårbarhet kopplar varje enhet till dess exakta testprotokoll, materialpartier och produktionsskift för fullständig kvalitetsansvarlighet.
Flexibla MOQ och konkurrenskraftiga priser
Priser direkt från fabrik med låga minimibeställningskvantiteter, lämpliga för startups, pilotprojekt och OEM-program med hög volym. Volymrabatter finns tillgängliga för etablerade distributions- och systemintegratorpartnerskap. Ingen mellanmanspåläggning – du arbetar direkt med tillverkaren.
Vanliga frågor
Vanliga frågor om 16S CCS-kablingsharnessen, kompatibilitet, beställning och anpassning.
Vad är en CCS-kablingsharness och vad gör den i ett batteripack?
En CCS (Cell Contact System)-kablingsharness är en integrerad anslutningsmontering som kombinerar spänningsmätningsledningar för celler, temperatursensorledningar och strömförande bussstänger i en enda förmonterad modul. Den fungerar som data- och kraftgränssnitt mellan battericellerna och BMS, vilket möjliggör exakt spänningsövervakning, temperaturmätning och balanserad laddning över hela packen.
Innehåller denna 16S CCS-kablingsharness battericeller?
Nej. Denna produkt är endast en kabel- och övervakningskomponent. Den inkluderar modulerna CCS-M2 och CCS-M3 med integrerade spänningsmätningstrådar, NTC-termistorer, aluminiumbussstänger, nickelflikar, monteringsbeslag och WTB41-kontakter. Battericeller, BMS-enheter och höljesutrustning måste beställas separat.
Vilka batterikemier är denna CCS-kabelsats kompatibel med?
JK-CCS-16S-M2M3 är utformad för litiumjärnfosfat (LFP/LiFePO4)-celler i 16S-konfigurationer, vilket är den vanligaste kemien för stationär energilagring. Spänningsmätningsområdet och NTC-temperaturklassningarna stödjer även kompatibla litiumjonkemier som arbetar inom temperaturfönstret −40 °C till +105 °C. Kontakta vårt tekniska team för verifiering med specifika cellmodeller.
Hur många temperatursensorer inkluderar 16S-satsen, och var är de placerade?
Den kompletta 16S-uppsättningen inkluderar fyra NTC-termostatresistorer: T1 och T2 på CCS-M2-modulen (celler B0–B8) samt T3 och T4 på CCS-M3-modulen (celler B9–B16). Varje sensor har ett motstånd på 10 kΩ vid 25 °C, med ett B-värde på 3435 K och en mellan-sensor-noggrannhet på ±1 °C. Exakta placementskoordinater kan tillhandahållas på begäran för termisk modellering av batteripacken.
Vilka BMS-system är kompatibla med denna CCS-kablingsharness?
WTB41-seriens 24-poliga kontakter på M2- och M3-modulerna använder standardpinntilldelningar som är kompatibla med de flesta kommersiella BMS-enheter som är utformade för 16S LFP-batteripack. Vi tillhandahåller fullständig dokumentation över pinntilldelning för integration. För proprietära BMS-designer kan vårt OEM-team anpassa kontakttypen och kablingslayouten så att de exakt matchar din pinntilldelning.
Vad är den minsta beställningskvantiteten (MOQ)?
Vår standard MOQ är avsiktligt flexibel för att stödja både tidiga prototypfaser och högvolymsproduktion. Små utvärderingskvantiteter finns tillgängliga för designverifiering och pilotbyggen. Volympriser gäller för OEM- och distributionsorder. Kontakta [email protected] med din uppskattade årliga användning för ett anpassat offertförslag.
Hur lång är ledtiden, och skickar ni från utländska lager?
Lagerkonfigurationer skickas från våra utländska lager i EU eller USA, med vanlig leveranstid på 3–7 arbetsdagar, beroende på destination. Anpassade OEM-order som tillverkas på vår produktionsanläggning kräver vanligtvis 2–4 veckor för tillverkning, plus express- eller fraktfrakt. Alternativ för massfrakt med sjöfrakt finns tillgängliga för stora volymorder med förhandlade scheman.
Kan ni anpassa CCS-harnesen för olika cellkonfigurationer eller kontaktyper?
Ja. Vårt interna ingenjörsteam stödjer full OEM/ODM-anpassning, inklusive icke-standard cellantal (t.ex. 8S, 12S, 24S), alternativa anslutningsgränssnitt, anpassade kabellängder, modifierade bussbar-geometrier för olika cellformfaktorer samt integration med proprietära BMS-kommunikationsprotokoll. En designgranskning och prototypfas ingår som standard i anpassade projekt.
Vilka tester och kvalitetssäkringsåtgärder utför ni på varje CCS-kablingsanordning?
Varje kablingsanordning genomgår 100 % linjetester för fyra parametrar: svetsad inre resistans (≤60 μΩ), elektrisk ledning (inklusive alla NTC-kretsar), isolationsresistans mellan kontakter samt spänningshållfasthet. Varje enhet genomgår även en visuell inspektion och är spårbar via en unik 28-teckens QR-kod som länkar till produktionsdatum, produktionslinje, skift och serienummersregister.
Vilka certifieringar och efterlevnadsstandarder uppfyller denna produkt?
JK-CCS-16S-M2M3 är RoHS- och REACH-kompatibel och tillverkad enligt bilindustrans kablingsstandard QC/T 417.1-2001 samt allmänna toleranser enligt GB/T 1804-m. Observera att vi för närvarande inte påstår att denna produkt uppfyller ISO-, UL-, CE- eller IEC-certifieringskrav. Kontakta oss för den senaste efterlevnadsdokumentationen eller kraven på oberoende tredjepartsprovning.
