EN
- Übersicht
- Verwandte Produkte
- ✓BMU-H4-24 Hauptgerät × 1
- ✓CAN-Kommunikationskabel × 1
- ✓Stromkabel × 1
- ✓Montagewinkel und Schrauben-Set × 1
- ✓Schnellstartanleitung × 1
- ✗Zellen / Batteriemodule
- ✗Spannungs-/Temperatur-Erfassungskabelsätze
- ✗Batterieschrank / Gehäuse
- ✗BCU-Hauptsteuergerät (optional)
- Stellen Sie sicher, dass die Versorgungsspannung im Bereich von 9–36 V liegt
- Überprüfen Sie die CAN-Kabelverbindungen
- Stellen Sie sicher, dass die Zellmessleitungen den Kanälen entsprechen
- Stellen Sie sicher, dass die NTC-Sensoren 10 kΩ bei 25 ℃ betragen
- Umgebungstemperatur im Bereich von -40 bis 65 ℃
- Befestigen Sie das BMU sicher im Batterieschrank
- Verbinden Sie die Sensordrähte für die Zellspannung (0–5 V)
- Verbinden Sie die NTC-Temperatursensoren
- Stellen Sie die CAN-Kommunikation mit der BCU her
- Schließen Sie die 12-V-/24-V-Stromversorgung an und überprüfen Sie den LED-Status
- Trennen Sie vor der Installation die Hauptstromversorgung der Batterie
- Arbeiten Sie niemals an aktiven Hochspannungskreisen
- Stellen Sie sicher, dass alle Verbindungen fest und sicher sind
- Verwenden Sie ESD-Schutz (antistatisches Armband)
- Überprüfen Sie nach der Installation die Kommunikation und die Spannungskalibrierung
- Projektname und -beschreibung
- Zelltyp und -reihe (z. B. LFP 24S)
- Systemspannung (12 V / 24 V / 48 V)
- Kommunikationsprotokoll (CAN / RS485)
- Temperatur- und IP-Anforderungen
- Anzahl der Spannungskanäle (bis zu 36)
- Anzahl der Temperaturkanäle (bis zu 18)
- Individuelle Kommunikationsprotokolle
- Ausgleichsstrategie (aktiv/passiv)
- Firmware-Funktionen (spezifische Schutzlogik)
- Standardlieferzeit: 7–15 Werktage
- Individuelle Lieferzeit: 15–30 Werktage
- Versand: Express / See / Luft (optional)
- Industrielle antistatische Verpackung
- Exportdokumentation und Zollhilfe
von JKBMS Electronic Technology Co., Ltd.

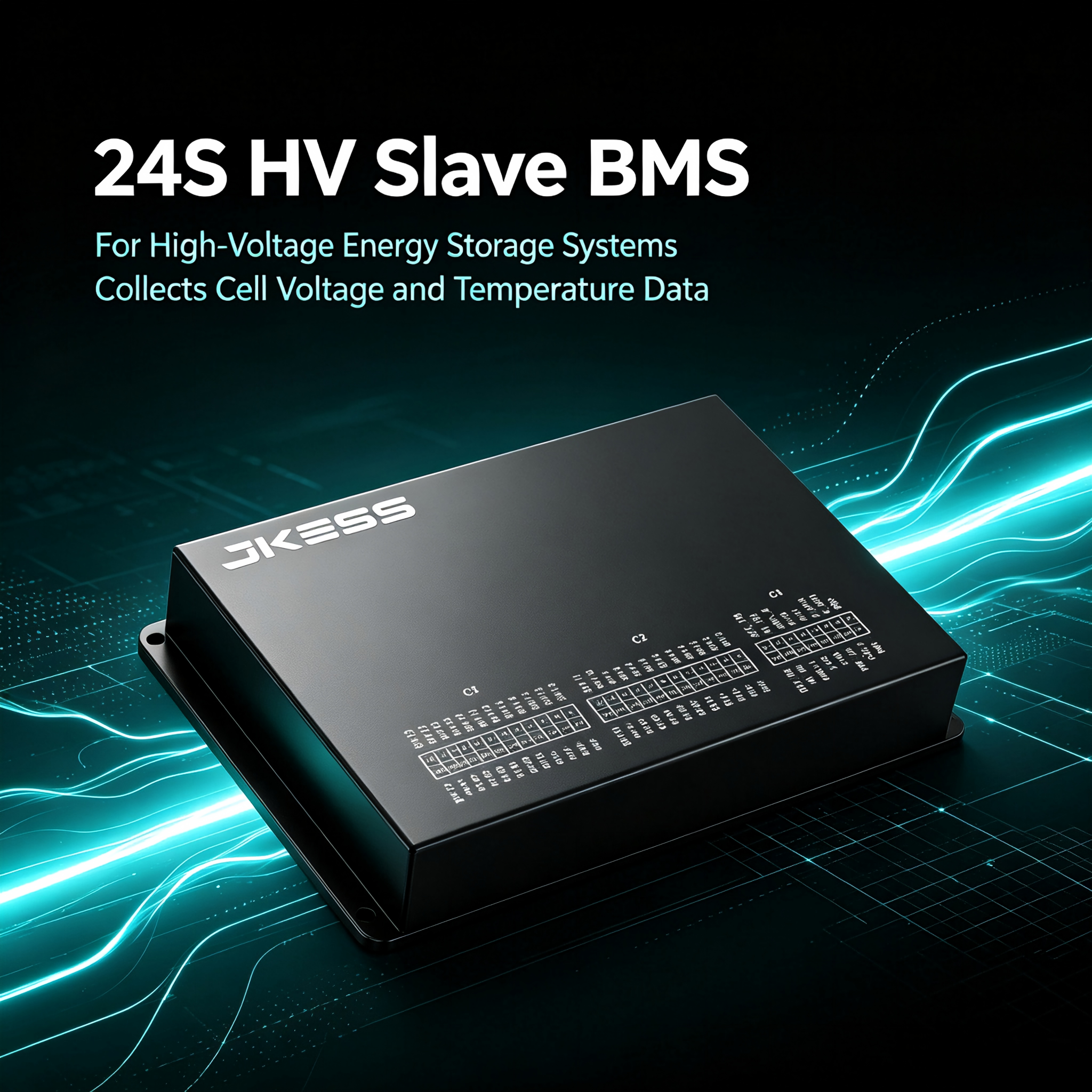

BMU-H4-24 Hochspannungs-Slave-BMU
Zuverlässig · Präzise · Anpassbar – Zellgenaue Überwachung und aktives Ausbalancieren für Energiespeichersysteme
Angebot anfordern: [email protected]
Warum JKESS wählen
Ergebnisse, die auf Daten basieren und echten Mehrwert für Ihre Energiespeicherprojekte liefern
±2 mV
Hochpräzise Spannungserfassung
Zellspannungsgenauigkeit von ±2 mV gewährleistet präzise SOC-/SOH-Schätzung und verlängert die Batterielebensdauer
< 1 W
Ultra-niedrige Standby-Leistung
Stromverbrauch im Ruhezustand unter 1 W verringert die Selbstentladung des Systems und verbessert die Gesamteffizienz
100%
Vollständige Anpassungsmöglichkeiten
Weiter Eingangsbereich von 9–36 V, kompatibel mit 12-V-/24-V-Systemen, flexibel für verschiedene Speicherprojekte
CE · RoHS · FCC
Globale Zertifizierungen
Alle Kernprodukte sind CE-, RoHS- und FCC-zertifiziert, verfügen über eigenständiges geistiges Eigentum und mehrere Patente
✓ Eigenständiges geistiges Eigentum
📦 Verpackung und Bestellhinweise
Überprüfen Sie den Lieferumfang vor der Bestellung
✅ Im Lieferumfang enthalten
⚠️ Nicht im Lieferumfang enthalten (separat erwerben)
🔑 Hauptmerkmale
Technische Vorteile, die speziell für B2B-Energiespeicher-Integratoren konzipiert sind
überwachung der Zellspannung für 24 Zellen
Misst bis zu 24 in Serie geschaltete Zellen im Bereich 0–5 V mit einer Genauigkeit von ±2 mV
Mehrkanaalige Temperaturüberwachung
Bis zu 4 NTC-Eingänge mit einer Genauigkeit von ±1 ℃ im Bereich −20 bis 65 ℃
CAN-Bus-Kommunikation
Standard-CAN-Schnittstelle zur Kommunikation mit der BCU; unterstützt Kaskadierung und automatische Adressierung
Aktiver Ausgleich
Bidirektionsausgleichsstrom < 200 mA zur Verbesserung der Pack-Konsistenz
Weit gefasster Temperaturbereich
betriebstemperaturbereich: −40 bis 65 ℃; Lagertemperaturbereich: −50 bis 105 ℃; robustes Design
Weite Eingangsspannungsbandbreite
eingangsspannung 9–36 V, kompatibel mit 12-V-/24-V-Batteriesystemen
Kompaktes Modulardesign
176 × 126 × 29 mm, IP40, ideal für den Einsatz in hochdichten Schaltschränken
CE / RoHS / FCC zertifiziert
Internationale Zertifizierungen gewährleisten Marktzugang weltweit und hohe Qualität
🎯 Problemfelder und Lösungen
JKESS-One-Stop-Service – von Standardprodukten bis hin zu umfassender Unterstützung über den gesamten Lebenszyklus
| Häufige Probleme der Kunden | BMU-H4-24-Lösung |
|---|---|
| Geringe Spannungsgenauigkeit führt zu Fehlern bei SOC/SOH | ±2 mV hochpräzise Messung im Bereich 0–5 V gewährleistet zuverlässige Zustandsabschätzung |
| Temperaturanomalien bleiben unentdeckt und erzeugen Sicherheitsrisiken | Bis zu 4 NTC-Kanäle mit einer Genauigkeit von ±1 ℃ für die Echtzeit-Thermüberwachung |
| Unverträglichkeit mit unterschiedlichen Spannungsplattformen | weite Eingangsspannung von 9–36 V unterstützt 12-V- und 24-V-Systeme für vielfältige Anwendungen |
| Instabile Kommunikation und begrenzte Erweiterbarkeit | Standard CAN-Bus mit Kaskadierung und automatischer Adressierung für einfache Skalierung |
| Lange Anpassungszyklen und langsame Reaktion im After-Sales-Service | JKESS-One-Stop-Service : Standardlieferung + maßgeschneiderte Engineering-Leistungen + Support über den gesamten Lebenszyklus |
🏭 Anwendungen
BMU-H4-24 dient Kernsegmenten der Energiespeicherung
Gewerbliche und industrielle Lagerung
Lastspitzenabdeckung und Lastgangkosten-Management für Fabriken, Campusse und gewerbliche Gebäude
Netzseitige Speicherung
Frequenzregelung, Integration erneuerbarer Energien sowie Unterstützung der Netzstabilität
Batteriepack-Integration
Kompatibel mit LFP, NCM und anderen Chemiefamilien für Slave-Ebene-BMS-Management
Photovoltaik-plus-Speicher
Kombination aus PV und Speicher zur Steigerung des Eigenverbrauchs und zur verbesserten Interaktion mit dem Netz
Containerisierte ESS
Vorfertigte Containerlösungen für schnelle, modulare Bereitstellung
Microgrids
Insel-, Bergbaubetriebs- und Ferngebiet-Mikronetze zur Verbesserung der Zuverlässigkeit und des Einsatzes erneuerbarer Energien
📋 Technische Spezifikationen
Detaillierte Parameter des BMU-H4-24
| Parameter | Spezifikation | Hinweis |
|---|---|---|
| Produkttyp | Hochspannungs-Slave-BMU | 24S-Slave-Einheit |
| Versorgungsspannung | 9–36 V | Kompatibel mit 12-V-/24-V-Systemen |
| Bereitschaftsleistung | < 1 W | Ultra-niedriger Eigenverbrauch |
| Zellspannungsüberwachung | 24 Kanäle, 0–5 V, ±2 mV | Erweiterbar auf 36 Kanäle |
| Temperatursensorik | 4 NTC, ±1 ℃ (-20 bis 65 ℃) | Erweiterbar auf 18 Kanäle |
| Ausgleichsstrom | < 200 mA | Aktiv bidirektional |
| Kommunikation | Kann | Für BCU-Master |
| Betriebstemperatur | -40 ℃ bis 65 ℃ | Weiter Temperaturbereich |
| Lagertemperatur. | -50℃ ~ 105℃ | — |
| Feuchtigkeit | 5% ~ 95% | Nicht kondensierend |
| Eindringschutz | IP40 | — |
| Abmessungen | 176 × 126 × 29 mm | — |
| ZERTIFIZIERUNGEN | CE / RoHS / FCC | Internationale Zulassungen |
🔧 Installationshinweise
Eine korrekte Installation gewährleistet einen stabilen Betrieb des BMU-H4-24
📋 Vorinstallations-Checkliste
📌 Wichtige Installationsschritte
📐 Platzhalter für Installationsdiagramm
(Bild reserviert für Schritt-für-Schritt-Anleitung)
(Bild reserviert für Schritt-für-Schritt-Anleitung)
⚠️ Sicherheitshinweise
📐 Auswahlhilfe
Wählen Sie die richtige JKESS-BMS-Konfiguration für Ihr Projekt aus
① Definieren Sie die Zellanzahl →② Bestätigen Sie die Spannungsebene →③ Wählen Sie die Kommunikationsschnittstelle →④ Bewerten Sie die Umgebungsbedingungen →⑤ Geben Sie individuelle Anforderungen an
💡 Benötigen Sie professionelle Auswahlberatung? Teilen Sie Ihre Projektdetails (Zelltyp, Reihe, Spannung, Anwendung, Umgebung) mit dem JKESS-Vertriebsteam ([email protected]) für ein maßgeschneidertes Angebot.
📝 Beschaffungsleitfaden
Bereiten Sie Ihre Bestellung und Individualisierungsanforderungen vor
📋 Vorzubereitende Informationen
⚙️ Anpassungsoptionen
🚚 Lieferung und Versand
🔗 Empfohlene Zusatzprodukte
Weitere JKESS-Produkte, die nahtlos mit BMU-H4-24 zusammenarbeiten
📦
HV-Mastersteuerbox
Hochspannungs-Mastersteuergerät mit BCU für Cluster-Management
Details anzeigen →
🏗️
Container-ESS-Lösungen
Komplettlösungen für containerisierte Energiespeichersysteme
Details anzeigen →
❓ Häufig gestellte Fragen
Wichtigste B2B-Fragen zum BMU-H4-24
1Wie viele Zellen unterstützt das BMU-H4-24?
Es unterstützt bis zu 24 Serienzellen (erweiterbar auf 36 Kanäle).
2Wie hoch ist die Spannungsmessgenauigkeit?
Die Genauigkeit beträgt ±2 mV im gesamten Messbereich von 0–5 V.
3Welche Kommunikationsschnittstelle wird verwendet?
Es verwendet eine Standard- CAN-Bus schnittstelle für die Kommunikation mit der BCU-Master-Einheit.
4Welcher Temperaturbereich liegt im Betrieb vor?
Betrieb: −40 °C bis 65 °C ; Lagerung: −50 °C bis 105 °C.
5Welche Schutzart gegen das Eindringen von Fremdkörpern und Wasser (IP-Schutzklasse) besitzt das Gerät?
Das Gerät ist mit IP54 zertifiziert und eignet sich für die Installation in Batterieschränken im Innen- und Außenbereich.
6Ist das Produkt zertifiziert?
CE RoHS FCC Ja, das ist der Fall CE-, RoHS- und FCC- zertifiziert. JKESS besitzt eigenständiges geistiges Eigentum und mehrere Patente .
7Was ist im Lieferumfang enthalten?
Das Paket enthält: BMU-H4-24 Hauptgerät ×1, CAN-Kabel ×1, Netzkabel ×1, Montagehalter und Schrauben sowie einen Schnellstartführer.
8Wie kann ich eine Empfehlung zur Produktwahl erhalten?
Kontaktieren Sie den JKESS-Vertriebsteam ([email protected]) mit Ihren Projektdetails für professionelle Beratung.
9Was ist die typische Lieferzeit?
Die Standardlaufzeit beträgt 7–15 Arbeitstage die individuellen Konfigurationen können 15 bis 30 Tage dauern.
10Welche Unterstützung bietet JKESS nach dem Verkauf?
JKESS bietet unterstützung des gesamten Zyklus : technische Unterstützung, Garantie (12 Monate Standard, erweiterbar), Firmware-Updates, Fehlerbehebung und Ersatzteile alle durch CE/RoHS/FCC Qualitätsstandards abgesichert.
