- Μονάδα BMU-H5-16 slave BMS (1 τεμάχιο)
- Σύνδεσμοι καλωδίου M1 / M2 / M3 (συνταιριασμένο σετ)
- Βίδες στερέωσης και κιτ αξεσουάρ
- Οδηγός γρήγορης εκκίνησης (ΑΓΓΛΙΚΑ / ΓΕΡΜΑΝΙΚΑ / ΚΙΝΕΖΙΚΑ)
- Κάρτα εγγύησης προϊόντος
- Κυψέλες / μονάδες μπαταρίας
- Καλωδιώσεις σύνδεσης
- Περίβλημα / θήκη
- Ρελέ ή επαφές
- Κύριος ελεγκτής (BCU)
- 📉Ανακριβή μετρήσεις τάσης που οδηγούν σε εσφαλμένη εκτίμηση του SOC
- 🔥Κίνδυνος θερμικής απόσβεσης λόγω ανεπαρκούς παρακολούθησης της θερμοκρασίας
- 🔌Αστάθεια επικοινωνίας σε βιομηχανικά περιβάλλοντα με υψηλό επίπεδο θορύβου
- ⚖️ Ανισορροπημένα κύτταρα που μειώνουν τη χωρητικότητα και τη διάρκεια ζωής της μπαταρίας
- 🧩Πολυπλοκότητα ενσωμάτωσης με πολλαπλές ιδιόκτητες διεπαφές
- 🎯Μέτρηση τάσης υψηλής ακρίβειας (ακρίβεια ±1 mV) για αξιόπιστη εκτίμηση του SOC/SOH
- 🌡️ 16 αφιερωμένα κανάλια θερμοκρασίας με γρήγορη απόκριση – πρώιμη ανίχνευση βλαβών
- 📡isoSPI με συνεστραμμένα ζεύγη καλωδίων – ανθεκτικό σε ηλεκτρομαγνητική παρεμβολή (EMI) και υπερτάσεις
- 🔋ενεργός ισορροποποίηση 2 A που μειώνει την απόκλιση των κελιών, επεκτείνοντας τη διάρκεια ζωής της μπαταρίας έως και κατά 30%
- 🧰Τυποποιημένες διεπαφές συνδετήρων και σαφής τεκμηρίωση διευκολύνουν την ενσωμάτωση
- 1.Επαληθεύστε ότι η τάση της μπαταρίας δεν υπερβαίνει τα 1000 V.
- 2.Βεβαιωθείτε ότι όλα τα καλώδια είναι σωστά καταλήξεις και μονωμένα.
- 3.Επιβεβαιώστε ότι τα καλώδια isoSPI με στριμμένο ζεύγος πληρούν βήμα στρέψης ≤20 mm και ανεπιθύμητη ανάστροφη στρέψη ≤50 mm .
- 4.Ελέγξτε ότι η επιφάνεια τοποθέτησης είναι επίπεδη και ελεύθερη από αγώγιμα υλικά.
- 5.Αποσυνδέστε την παροχή ρεύματος του συστήματος πριν αρχίσετε την εγκατάσταση.
- 1.Τοποθετήστε το μονάδα με ασφάλεια χρησιμοποιώντας τις 4 οπές στερέωσης.
- 2.Συνδέστε τα καλώδια αίσθησης τάσης μπαταρίας στους συνδέσμους M2 / M3 σύμφωνα με το διάγραμμα ακροδεκτών.
- 3.Συνδέστε τους αισθητήρες θερμοκρασίας (NTC) στα καθορισμένα κανάλια.
- 4.Συνδέστε τις γραμμές επικοινωνίας isoSPI (IN_IPA / IN_IMA) χρησιμοποιώντας θωρακισμένο στριμμένο ζεύγος.
- 5.Συνδέστε τη βοηθητική τροφοδοσία (PWR_IN+) και τη γείωση του συστήματος (PWR-).
- 6.Ρυθμίστε τις εξόδους υψηλής πλευράς (H_OUT1 / H_OUT2) για έλεγχο ανεμιστήρα ή επαφέα.
- 7.Ενεργοποιήστε την τροφοδοσία και επαληθεύστε την επικοινωνία με τον κύριο ελεγκτή.
- ✓Επιθυμητή χημεία μπαταρίας και ονομαστική τάση
- ✓Αριθμός των modules που απαιτούνται (ανά rack / σύστημα)
- ✓Επιθυμητή ημερομηνία παράδοσης και προορισμός
- ✓Προτιμώμενος τύπος συνδέσμου (εάν είναι προσαρμοστικός)
- ✓Απαιτήσεις έκδοσης firmware (εφόσον υπάρχουν)
- ✓Διατίθεται προσαρμοστικός pinout συνδέσμου κατόπιν αιτήματος (ισχύει ελάχιστη ποσότητα παραγγελίας)
- ✓Το firmware μπορεί να φορτωθεί εκ των προτέρων για να ταιριάζει με το πρωτόκολλο του κύριου ελεγκτή σας
- ✓Τυπική συσκευασία: αντιστατικό φούσκωμα + κουτί με διαχωριστικά
- ✓Αποστολή: DDP, FOB ή EXW – υποστηρίζουμε ευρωπαϊκές και νοτιοανατολικοασιατικές μεταφορές
- ✓Χρόνος παράδοσης: 2–3 εβδομάδες για τυπικές παραγγελίες· 4–6 εβδομάδες για προσαρμοστικές

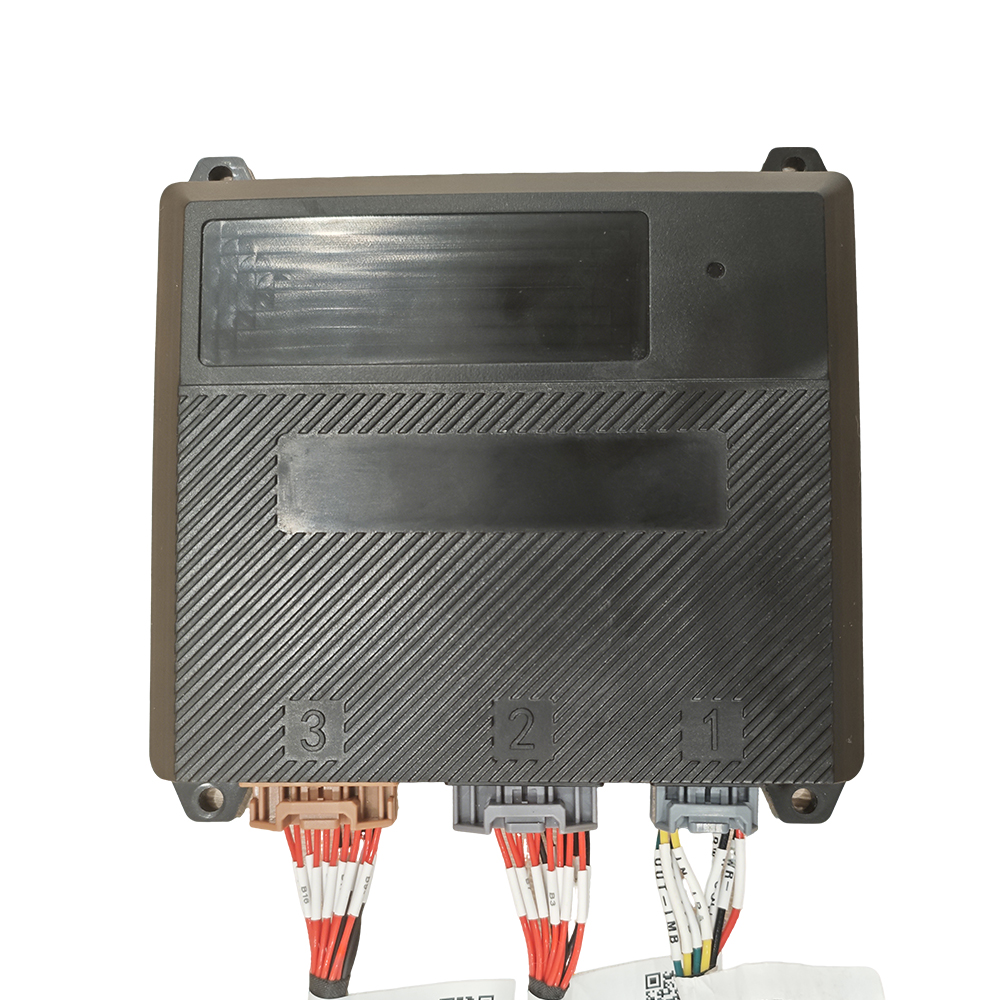

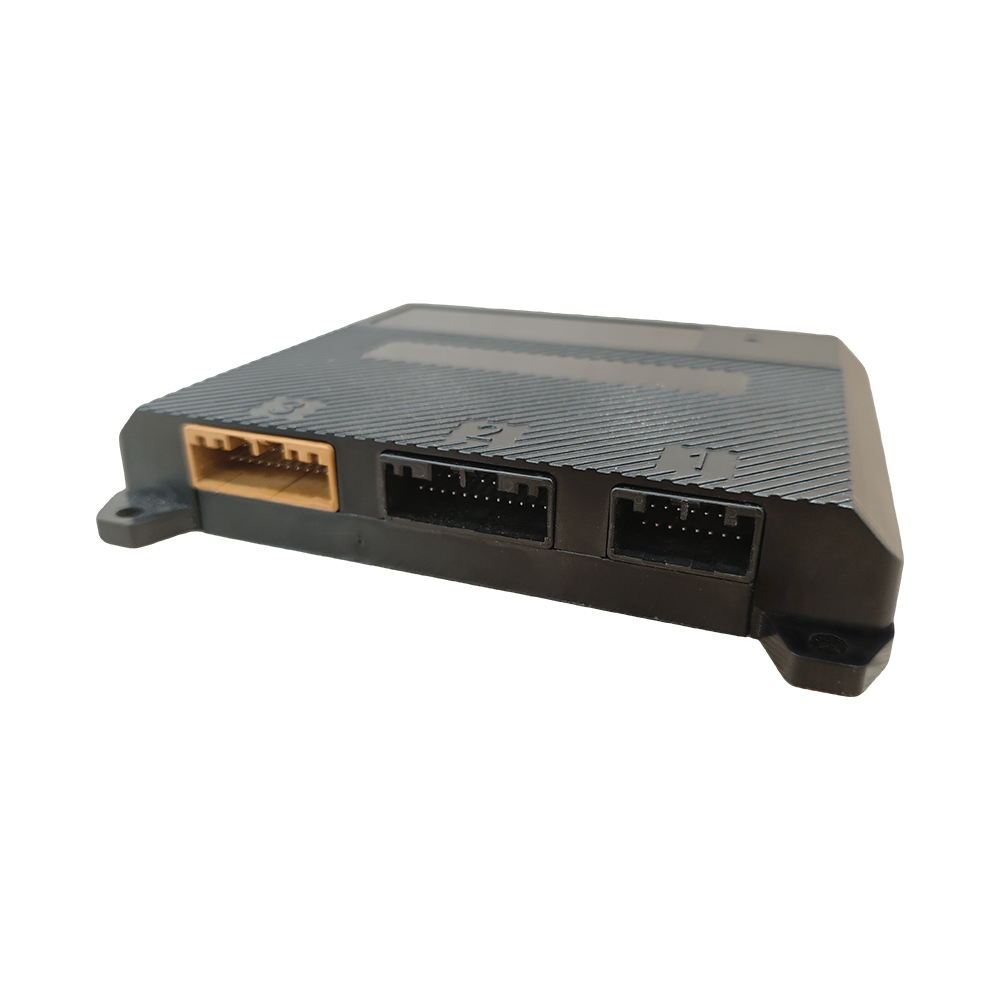

BMU-H5-16

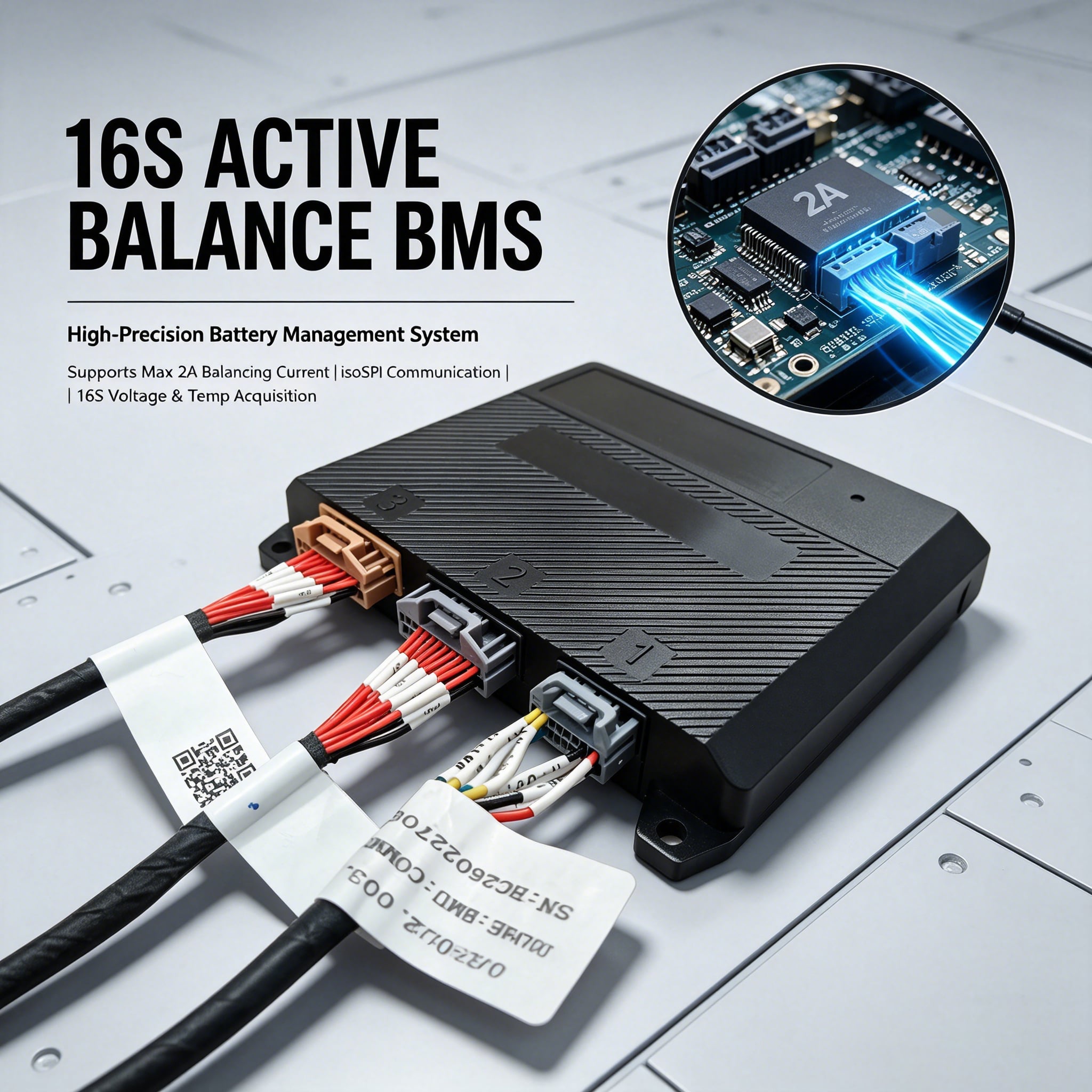

ενεργός υποβραχίων BMS 16 κελιών – Ακρίβεια. Αξιοπιστία. Κλιμάκωση.
Μονάδα υψηλής τάσης για δευτερεύοντα έλεγχο συστημάτων αποθήκευσης ενέργειας. Υποστηρίζει μέτρηση τάσης για 16 κελιά, παρακολούθηση θερμοκρασίας σε 16 κανάλια και ενεργό ισοστάθμιση μέχρι 2 A. Σχεδιασμένη για συστήματα αποθήκευσης ενέργειας (ESS), συστοιχίες μπαταριών και βιομηχανικές λύσεις αντικατάστασης τροφοδοσίας.
📦 Τι περιλαμβάνεται
Τι δεν περιλαμβάνεται
Αυτά τα εξαρτήματα πρέπει να παραγγελθούν χωριστά.
Κύρια Χαρακτηριστικά
Σχεδιασμένο για απαιτητικές εφαρμογές αποθήκευσης ενέργειας – ακρίβεια, ασφάλεια και κλιμάκωση ενσωματωμένες.
ανίχνευση τάσης για 16 κυψέλες
Παρακολούθηση υψηλής ακρίβειας για 16 κυψέλες σε σειρά, επιτρέποντας ακριβή εκτίμηση του SOC και του SOH.
αίσθηση θερμοκρασίας 16 καναλιών
Δεσμευμένες είσοδοι NTC για εξαντλητική διαχείριση θερμότητας σε ολόκληρη την μπαταρία.
ενεργό ισοστάθμιση 2 A
Υψηλής απόδοσης ενεργητική ισορρόπηση έως 2 A ανά κανάλι, που ελαχιστοποιεί την απώλεια ενέργειας και επεκτείνει τη διάρκεια ζωής των κύκλων.
επικοινωνία isoSPI
Ανθεκτική, μονωμένη διεπαφή SPI για αξιόπιστη σύνδεση σε σειρά και μεταφορά δεδομένων ανθεκτική σε θόρυβο.
βαθμονόμηση μόνωσης 1000 V
Ονομαστική λειτουργική τάση 80–1000 V με αντοχή σε 3000 VAC — ασφαλής για συστήματα υψηλής τάσης.
Ευρύ φάσμα θερμοκρασιών
Λειτουργεί από –25°C έως 85°C, αποθήκευση από –40°C έως 125°C – κατάλληλη για ακραία περιβάλλοντα.
2 Οδηγοί υψηλής πλευράς
Ενσωματωμένες έξοδοι διακόπτη υψηλής πλευράς για έλεγχο ανεμιστήρα, οδήγηση επαφέων ή βοηθητικών φορτίων.
Παρακολούθηση Σχολίων Χρηστών
Δεσμευμένα κανάλια επιστροφής σήματος ανεμιστήρα για διαγνωστικά πραγματικού χρόνου του συστήματος ψύξης.
Προκλήσεις & λύσεις
Πώς το BMU-H5-16 αντιμετωπίζει απευθείας τα πραγματικά προβλήματα ενσωμάτωσης του BMS.
⚠️ Συνηθισμένα Σημεία Δυσκολίας
✅Πώς το BMU-H5-16 τα επιλύει
Εφαρμογές
Εμπιστοσύνη συστημάτων ολοκληρωτών και κατασκευαστών μπαταριών σε πολλούς τομείς.
Οικιακό ess
Συστήματα οικιακής αποθήκευσης μπαταριών που απαιτούν αξιόπιστο, συμπαγές slave BMS για διαμορφώσεις 16S.
Εμπορικές & Βιομηχανικές
Αποθήκευση πίσω από το μετρητή, μείωση κορυφών φορτίου και εφεδρική τροφοδοσία για εμπορικές εγκαταστάσεις.
Αποθήκευση σε κλίμακα δικτύου
Συστήματα αποθήκευσης ενέργειας (ESS) επιπέδου χρήστη με πολλαπλές slave μονάδες συνδεδεμένες σε σειρά μέσω isoSPI για μεγάλες μπαταρίες.
Εφεδρική λειτουργία τηλεπικοινωνιών
Εφεδρική τροφοδοσία για βάσεις σταθμών και γειτονικούς σταθμούς ραντάρ – ανθεκτική και εύκολη στη συντήρηση.
Μπαταρίες Δεύτερης Ζωής
Επαναχρησιμοποιημένες μπαταρίες ηλεκτρικών οχημάτων – βελτίωση χωρητικότητας και παρακολούθηση ασφάλειας για δευτερεύουσα χρήση.
Τεχνικές προδιαγραφές
Πλήρεις επιδόσεις και ηλεκτρικά χαρακτηριστικά για μηχανική αξιολόγηση.
| Παράμετροι | Τιμή / Περιγραφή |
|---|---|
| Όνομα προϊόντος | Ενεργός ισορροπητική μονάδα BMU-H5-16 slave BMS |
| Μοντέλο / SKU | BMU-H5-16 |
| Υποστηριζόμενοι τύποι μπαταριών | LFP, NMC, LMO, LTO, LCO |
| Ανίχνευση τάσης κελιού | 16 σειριακά κανάλια, υψηλή ακρίβεια |
| Αίσθηση θερμοκρασίας | 16 εξωτερικά κανάλια NTC |
| Ρεύμα ενεργού ισοστάθμισης | Έως 2 A ανά κανάλι |
| Διεπαφή επικοινωνίας | 1 × isoSPI (συνδεόμενο σε αλυσίδα) |
| Έξοδοι υψηλής πλευράς | 2 κανάλια (οδήγηση ανεμιστήρα/επαφής) |
| Ανατροφοδότηση ανεμιστήρα | 1 κανάλι (ανίχνευση ταχύτητας/βλάβης) |
| Θερμοκρασία λειτουργίας | –25°C έως +85°C |
| Οθόνη αποθήκευσης | –40°C έως +125°C |
| Σχετική Υγρασία | 5% – 95% ΥΕ (χωρίς συμπύκνωση) |
| Υψόμετρο λειτουργίας | Μέχρι 3000 μ |
| Αντίσταση μόνωσης | ≥20 MΩ |
| Ονομαστική τάση λειτουργίας | 1500 V |
| Αντιστέκεται στην τάση | 3000 VAC / 50 Hz (1 λεπτό, χωρίς διάσπαση) |
| Διεπαφές συνδετήρων | M1 (16-ακροδέκτες), M2 (32-ακροδέκτες μαύρο), M3 (32-ακροδέκτες μπλε) |
| Υλικό στεγαστήρα | Υψηλής αντοχής πλαστικό, 4 οπές στερέωσης |
Σημειώσεις Εγκατάστασης
Η σωστή εγκατάσταση διασφαλίζει τη βέλτιστη απόδοση και ασφάλεια.
🔧 Πριν ξεκινήσετε
⚙️ Βασικά βήματα εγκατάστασης
Οδηγός επιλογής
Επιλέξτε την κατάλληλη ρύθμιση για το έργο σας.
Ορίστε τον τύπο της μπαταρίας σας
LFP, NMC, LTO ή LCO – Το BMU-H5-16 υποστηρίζει όλες τις κοινές χημικές συνθέσεις.
Καθορίστε τον αριθμό των κυττάρων
Για συστοιχίες 16S, το BMU-H5-16 είναι άμεσα συμβατό. Για άλλους αριθμούς, επικοινωνήστε μαζί μας για προσαρμοσμένες λύσεις.
Ελέγξτε την επικοινωνία
διεπαφή isoSPI – βεβαιωθείτε ότι ο κύριος ελεγκτής σας υποστηρίζει isoSPI ή χρησιμοποιήστε προσαρμογέα.
Επανεξέταση Περιβαλλοντικών Συνθηκών
Επαληθεύστε τη θερμοκρασία λειτουργίας, την υγρασία και το υψόμετρο σύμφωνα με το φύλλο προδιαγραφών.
Χρειάζεστε βοήθεια στην επιλογή; Αναφέρετε μας τις απαιτήσεις του έργου σας και θα σας προτείνουμε τη βέλτιστη διαμόρφωση.
Λάβετε υποστήριξη επιλογής →Οδηγός αγορών και παραγγελιών
Όλα όσα πρέπει να γνωρίζετε προτού υποβάλετε μια παραγγελία.
📋 Πληροφορίες που πρέπει να ετοιμάσετε
🚚 Προσαρμογή και παράδοση
Συνιστώμενα συμβατά προϊόντα
Συνδυάστε το BMU-H5-16 με αυτά τα εξαρτήματα για μια πλήρη λύση BMS.
Κύριος ελεγκτής BCU-B3
Κύριος ελεγκτής BMS με διεπαφές CAN, RS485 και σύνδεση στο cloud.
Προβολή λεπτομερειών →master BMS 100 A/200 A
Υψηλής τάσης master BMS με διπλή παρακολούθηση (δύο άκρα).
Προβολή λεπτομερειών →Κιτ συστοιχιών υψηλής τάσης LFP
κιτ ερασιτεχνικής συναρμολόγησης μονάδας μπαταρίας LFP 16S.
