equilibrado activo de 2 A
BMU esclavo BMU-H5-16 preinstalado con corriente de equilibrado activo de 2 A. Transfiere energía entre celdas en lugar de disiparla como calor — mantiene más del 95 % de la capacidad tras más de 3000 ciclos.
- Resumen
- Productos relacionados
- La curva de voltaje de las celdas LiFePO4 es extremadamente plana entre el 20 % y el 80 % del estado de carga (SOC), aproximadamente entre 3,20 V y 3,30 V. El equilibrado pasivo tradicional es casi ineficaz en este rango: un desafío técnico central para paquetes de baterías LiFePO4 de alto voltaje conectados en serie.
- En paquetes de baterías de alto voltaje, pequeñas diferencias en la capacidad de las celdas pueden acumularse rápidamente, reduciendo potencialmente la capacidad utilizable entre un 10 % y un 20 % en tan solo un año.
- El equilibrado activo transfiere carga entre celdas mediante conversión CC-CC inductiva, en lugar de disiparla como calor, manteniendo continuamente la consistencia entre celdas en todo el rango de SOC.
- El kit JKESS 4U se instala previamente con la unidad esclava de equilibrado activo BMU-H5-16. Su corriente de equilibrado de 2 A y su precisión de muestreo de ±0,005 V compensan continuamente las desviaciones entre celdas durante el funcionamiento habitual del sistema.
- El kit 4U no incluye CCS. Viene previamente equipado con arneses de cableado para sensores de celda y sensores de temperatura, destinados a sistemas compactos en bastidor que utilizan un CCS externo.
JKESS · Almacenamiento de Alta Tensión

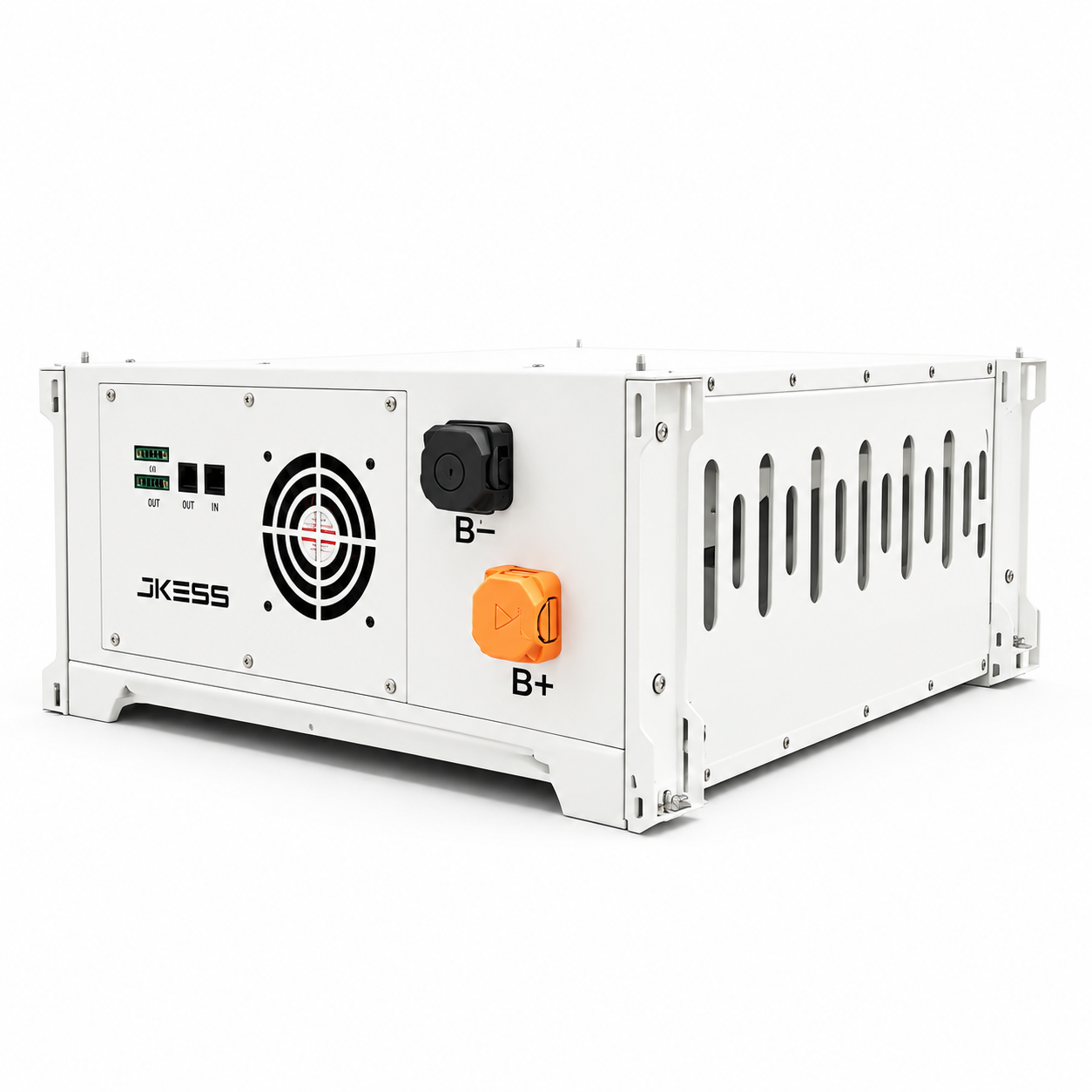

Obtener una cotización →Kits Esclavos de Alta Tensión de 4U: Caja de Baterías Compacta para Montaje en Rack con BMS de Equilibrado Activo

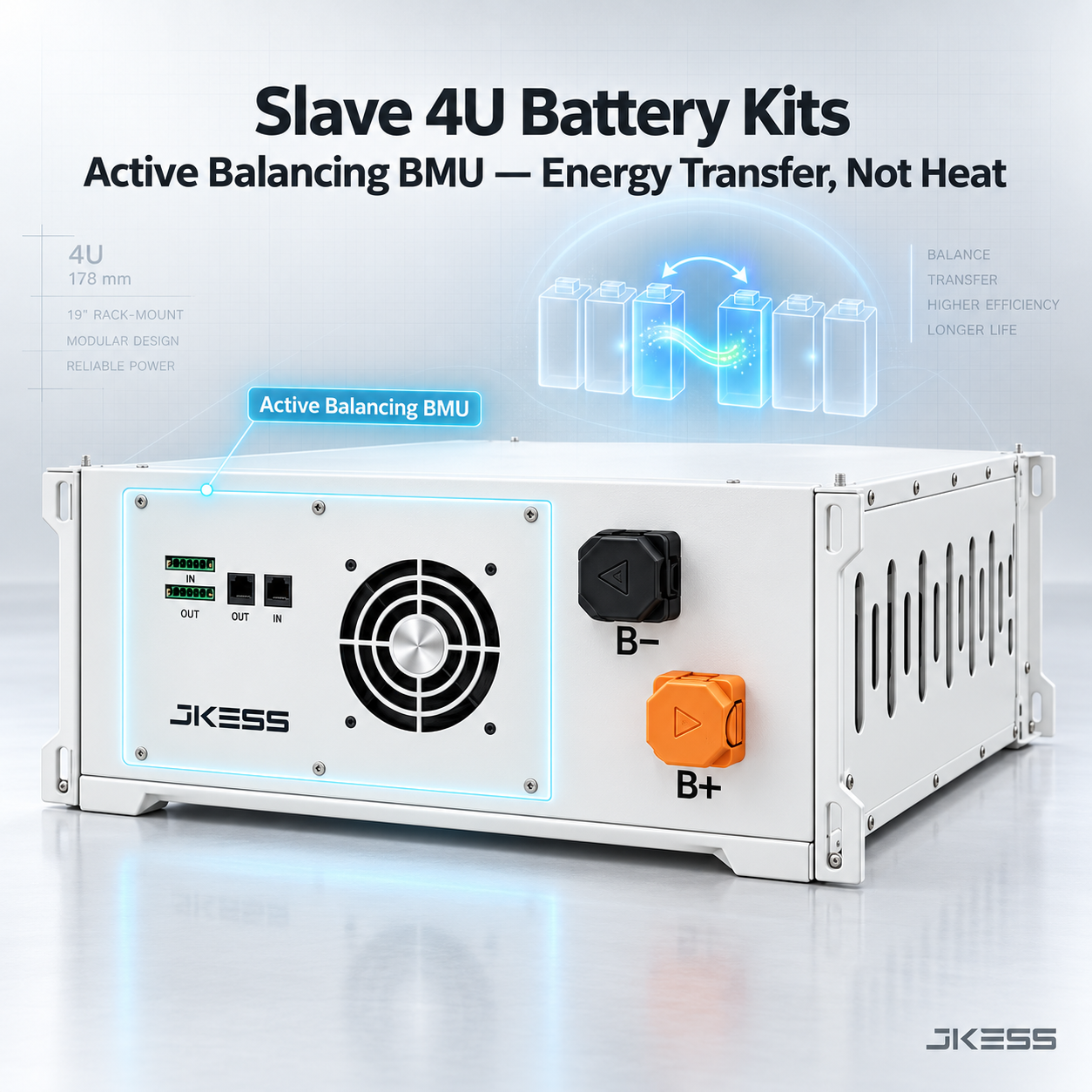

Kit de carcasa de chapa metálica con BMU esclavo de equilibrado activo de 2 A ya instalado — diseñado para integradores de sistemas que construyen racks escalables de LiFePO4 de alta tensión, desde 100 V hasta 800 V CC. Las celdas de batería NO están incluidas.
factor de forma compacto de 4U
altura de la carcasa: 178 mm. Montaje estándar en rack de 19" para instalaciones con espacio limitado donde se utiliza un sistema CCS externo. Ideal para sistemas de almacenamiento de energía de alta tensión (HV ESS) residenciales y racks de respaldo para telecomunicaciones.
Conjunto completo de cables
Cableado de detección de celdas y cableado térmico (de temperatura) ya incluidos. Terminales de alta tensión B+/B- con diseño de interbloqueo de seguridad. Ventilador de refrigeración con ventilación optimizada para el flujo de aire.
Almacén de la UE y Estados Unidos
En stock en Polonia (UE) y Estados Unidos. Entrega en 3–7 días hábiles. Sin retrasos aduaneros ni complicaciones con los derechos de importación.
Las celdas de batería NO están incluidas. Solo carcasa y kit de hardware del sistema de gestión de baterías (BMS); el cliente proporciona sus propias celdas LiFePO4.
Las cosas que hay que aprender

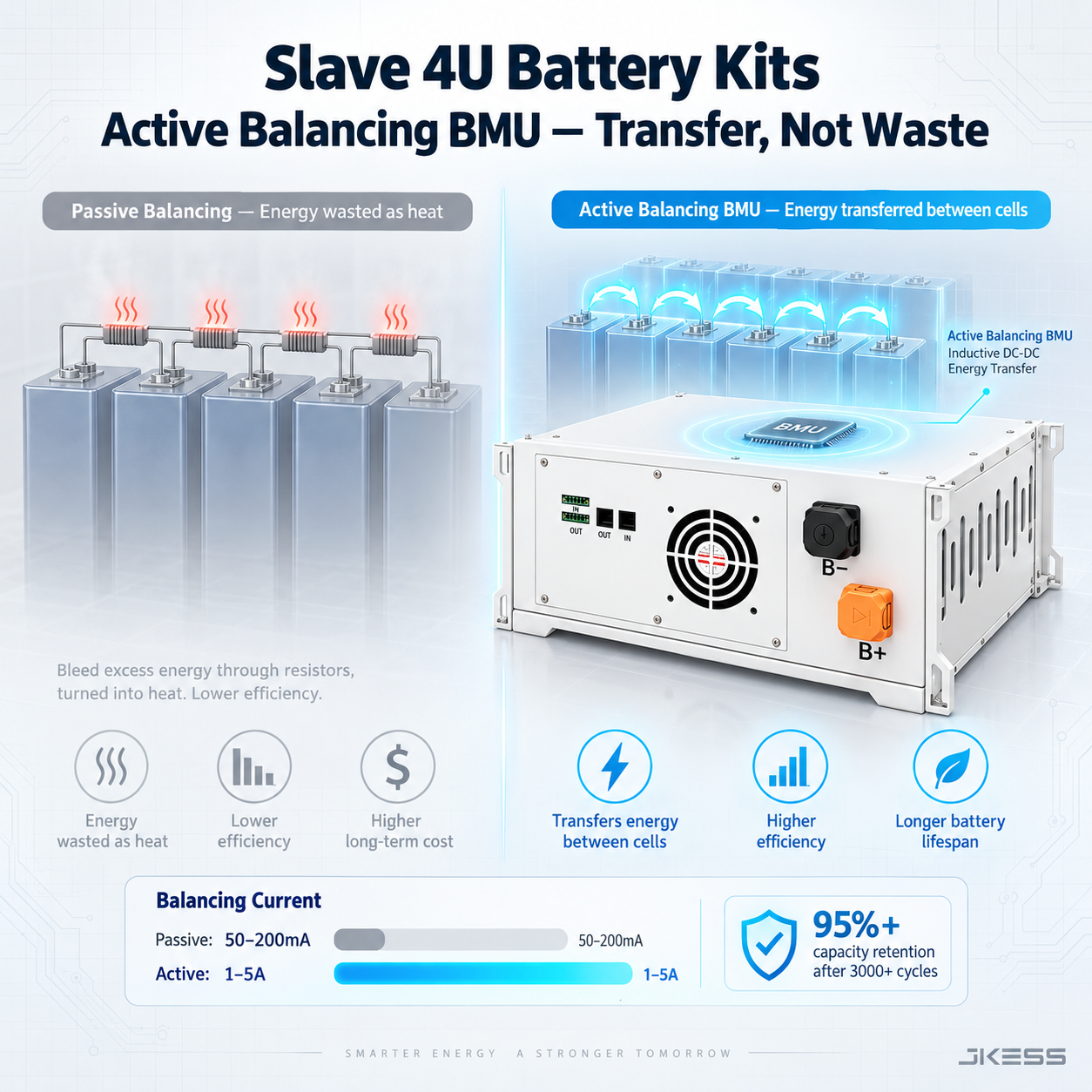

Equilibrado activo frente a equilibrado pasivo: por qué esta diferencia es importante para las baterías LiFePO4
En paquetes de baterías de alta tensión conectados en serie, la elección del método de equilibrado determina directamente la retención de capacidad y la fiabilidad a largo plazo. La siguiente comparación se basa en datos del laboratorio de ingeniería JKESS y en investigaciones publicadas.
| Equilibrado pasivo Tradicional | Equilibrado activo Estándar JKESS |
|---|---|
| La carga excesiva se disipa como calor, desperdiciando energía. | La energía se transfiere entre celdas sin pérdidas. |
| La corriente de equilibrado suele ser únicamente de 50–200 mA: muy lenta. | La corriente de equilibrado puede alcanzar 1–5 A: rápida y eficaz. |
| Ineficaz en la curva de voltaje plana de las baterías LiFePO4. | Eficaz en todo el rango de SOC de LiFePO4. |
| Causa aumentos locales de temperatura. | Genera muy poca calor. |
| pérdida de capacidad del 10 % al 20 % durante el primer año. | Mantiene más del 95 % de su capacidad tras más de 3000 ciclos. |
| Prácticamente no realiza equilibrado en el rango medio de SOC. | Funciona continuamente durante toda la carga y descarga. |
| La celda más débil determina la capacidad utilizable del paquete. | Tras el equilibrado, la capacidad útil queda determinada por el nivel medio de las celdas. |
¿Por qué es necesario una corriente de equilibrado de 2 A para celdas de clase 300 Ah?
Para una celda LiFePO4 de 314 Ah , una diferencia de capacidad del 0,5 % equivale aproximadamente a 1,57 Ah de carga que debe equilibrarse. Con una corriente de equilibrado de 2 A, una compensación de equilibrado tarda aproximadamente 47 minutos . Con un equilibrado pasivo de 200 mA, la misma cantidad requiere aproximadamente 7,85 horas — y el equilibrado pasivo solo opera cerca del final de la carga, por lo que el tiempo transcurrido real es mayor.
Diferencia de capacidad: 314 Ah × 0,5 % = 1,57 Ah A 2 A: 1,57 Ah ÷ 2 A = 0,785 h ≈ 47 minutos A 200 mA: 1,57 Ah ÷ 0,2 A = 7,85 horasFuente: Laboratorio de Ingeniería JKESS, basado en pruebas realizadas con una configuración de LiFePO4 de 16S.
¿4U o 6U? Selección de la caja de batería esclava de alta tensión adecuada para su arquitectura
Las cajas de batería secundaria JKESS HV están disponibles en dos configuraciones de altura de bastidor. Ambas comparten la misma plataforma de sistema de gestión de baterías (BMS) con equilibrado activo; las diferencias radican en la integración del conector CCS y en la arquitectura de aplicación prevista.
| Configuración | kit de 4U — Este producto | kit de 6U |
|---|---|---|
| Altura del Rack | 178 mm (4U) | 267 mm (6U) |
| CCS (Interruptor de control de carga) | No incluido | Incluido |
| BMU esclava con equilibrado activo | BMU-H5-16 incluido | BMU-H5-16 incluido |
| Cableado sensorial para celdas | Incluido | Incluido |
| Cableado térmico | Incluido | Incluido |

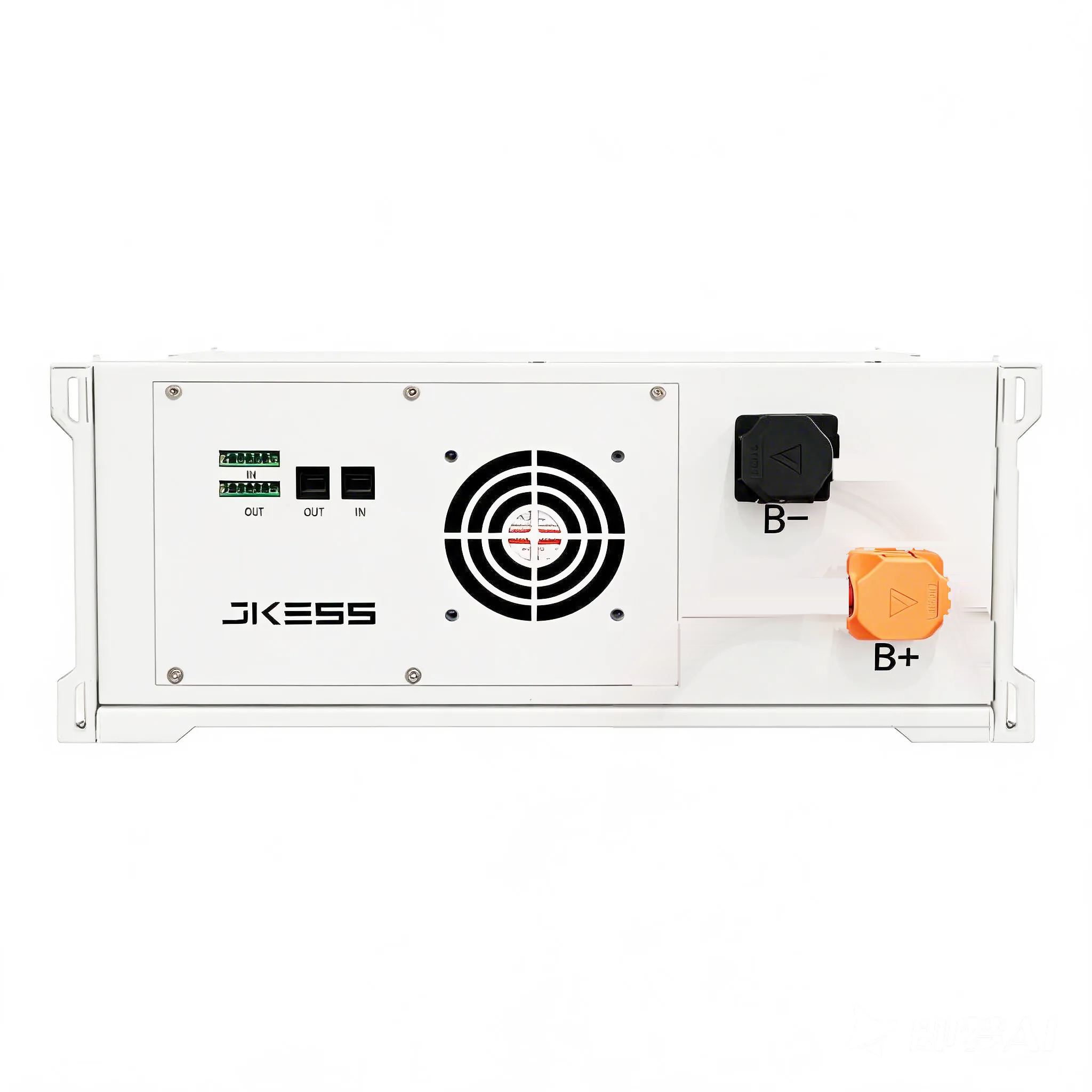

| Terminales de alta tensión B+/B- | Incluido, con diseño de interbloqueo de seguridad | Incluido, con diseño de interbloqueo de seguridad |
| Ventilador de enfriamiento | Incluido | Incluido |
| Celdas de batería | No incluido — suministrado por el cliente | No incluido — suministrado por el cliente |
| Arquitectura de mejor ajuste | Sistemas de bastidores compactos que utilizan CCS externo | Sistemas que requieren conmutación y protección de alta tensión (HV) integradas |
| Aplicaciones típicas | Sistemas de almacenamiento de energía de alta tensión (HV ESS) para uso residencial, respaldo para telecomunicaciones y bastidores comerciales e industriales (C&I) con limitaciones de espacio | Sistemas C&I que requieren desconexión de alta tensión (HV) incorporada y sistemas solares con almacenamiento |
¿Por qué elegir 4U? Cuando su arquitectura de sistema ya incluye CCS externo, como CCS integrado en la caja de control maestro, el kit 4U ofrece la misma capacidad de equilibrado activo y los mismos arneses de cableado completos, pero en una carcasa más compacta de 178 mm. Se pueden instalar más unidades dentro de un bastidor estándar de 19 pulgadas, lo que convierte a 4U en una opción práctica para proyectos con restricciones estrictas de espacio en el bastidor.
BMU-H5-16: La BMU esclava de equilibrado activo incluida en cada kit 4U
| Parámetro | Valor | Notas |
|---|---|---|
| Método de equilibrado | Equilibrado activo: conversión CC-CC inductiva | La energía se transfiere entre celdas en lugar de disiparse como calor. |
| Corriente máxima de equilibrado | 2 A | Por canal |
| Número máximo de muestreos por celda | 16 | 16S LiFePo4 |
| Rango / precisión de muestreo de tensión por celda | 1–4,5 V / ±0,005 V | precisión de 5 mV |
| Canales de muestreo de temperatura | 8 canales NTC | — |
| Rango de muestreo de temperatura / precisión | −30 a 105 °C / ±2 °C | — |
| Canales de alta tensión / corriente continua / salida máxima | 2 / 1 A / 3 A a 300 ms | — |
| Método de enfriamiento | Refrigeración por aire inteligente / Refrigeración por ventilador regulable | Integrado en el panel frontal |
| Interfaces de comunicación | CAN / RS485 / conexión en cadena | Hacia la caja de control maestro de alta tensión |
| Química de la Celda | LiFePO4 | Compatible con celdas prismáticas de 280 Ah a 314 Ah |
| Rango de tensión de la caja de batería | 100 V a 800 V CC | Depende del número de celdas conectadas en serie; se amplía mediante varias cajas conectadas en serie. |
Fuente de las especificaciones: página web del producto y folleto técnico de la caja de batería secundaria de alta tensión JKESS.
Preguntas más frecuentes de los integradores de sistemas
Desequilibrio entre celdas y pérdida de capacidad
El reto: Los paquetes de alta tensión conectan decenas de celdas en serie, por lo que la celda más débil limita la capacidad utilizable de todo el paquete. El equilibrado pasivo falla en la curva de voltaje plana del LiFePO4, con una pérdida de capacidad del 10 %–20 % en un plazo de 12 meses.
La solución JKESS: La BMU-H5-16 proporciona un equilibrado activo de 2 A de forma continua en todo el rango de SOC para mantener la coherencia entre las celdas.
Gestión térmica y riesgos de seguridad
El reto: Los recintos con ventilación deficiente generan puntos calientes, aceleran la degradación de las celdas y aumentan el riesgo de propagación térmica. Las cajas metálicas de bajo costo pueden carecer de distancias de aislamiento suficientes y de circuitos de interbloqueo de seguridad.
La solución JKESS: Ranuras de ventilación diseñadas con precisión, un ventilador de refrigeración integrado, terminales aislados de alta tensión y un circuito de interbloqueo de seguridad resuelven estos desafíos de integración.
Envíos internacionales y retrasos aduaneros
El reto: El hardware de baterías pedido desde Asia suele tardar entre 4 y 8 semanas en llegar, y los trámites aduaneros complejos retrasan los cronogramas de los proyectos.
La solución JKESS: El inventario disponible en el almacén de la UE en Polonia y en el almacén de EE. UU. permite entregas en 3 a 7 días hábiles, eliminando retrasos aduaneros y complicaciones con los derechos de importación.
Integración y compatibilidad del sistema
El reto: Mezclar carcasas, placas BMS y arneses de cableado de distintos proveedores genera desafíos de integración, incompatibilidades de protocolo y un rendimiento inestable del sistema.
La solución JKESS: La unidad BMU-H5-16 preinstalada, los arneses completos de detección de celdas y sensores de temperatura, y los protocolos de comunicación estándar CAN/RS485 ofrecen una solución de integración lista para usar.
Ampliación de capacidad inflexible
El reto: Los paquetes de baterías preensamblados fijan los proyectos en capacidades determinadas; ampliar la capacidad puede requerir sustituir toda la unidad en lugar de añadir módulos.
La solución JKESS: El diseño modular en bastidor de 19 pulgadas escala desde 5 kWh hasta más de 1 MWh mediante una arquitectura de bus CAN maestro-esclavo. Se añade capacidad adicional incorporando otra caja de batería.
Contenido del paquete
| Componente | Cantidad | Notas |
|---|---|---|
| Panel frontal de chapa metálica, incluida la placa de comunicación y el ventilador | ×1 | Placa de comunicación integrada y ventilador de refrigeración |
| Panel trasero de chapa metálica | ×1 | — |
| Tapa superior de chapa metálica | ×1 | — |
| Placa inferior de chapa metálica | ×1 | — |
| Paneles laterales de chapa metálica | ×2 | — |
| Estructuras de soporte: 4 estructuras laterales + 2 estructuras inferiores | ×6 | — |
| Unidad de control esclava de equilibrado activo (BMU-H5-16) | ×1 | Componente principal: BMS esclavo con equilibrado activo de 16S |
| Conectores de potencia positivos y negativos | Naranja ×1 + Negro ×1 | — |
| placas extremas de módulo de batería de 8S | Naranja ×2 + Negro ×2 | — |
| placas laterales de módulo de batería de 8S | ×4 | — |
| Tapas de conectores de barra colectora de cobre | Naranja ×2 + Negro ×2 | — |
| Tornillos largos M6-195 | ×4 | — |
| Cable de comunicación entre cajas | ×1 | — |
| cable de alimentación y comunicación del ventilador de 24 V | ×1 | — |
| Cable de alimentación del PACK | ×1 | — |
| Conjunto CCS con barra colectora de cobre integrada | ×1 | — |
| placas epoxi laterales para módulo de 8S | ×4 | — |
| placas epoxi inferiores para módulo de 8S | ×2 | — |
| Láminas aislantes de PET, color negro | ×4 | — |
| Placas epoxi para celdas | ×14 | — |
| Barra colectora de cobre positiva, color naranja | ×1 | — |
| Barra colectora de cobre negativa, negra | ×1 | — |
| Barra colectora de cobre para conexión de batería | ×1 | — |
Donde destaca la caja de batería esclava de alta tensión de 4U
Sistemas de almacenamiento de energía de alta tensión para uso residencial
Combínese con inversores híbridos de alta tensión que operen entre 200 V y 500 V para respaldo total del hogar, autoconsumo solar y arbitraje energético según horarios tarifarios. Apile varias cajas para construir sistemas de 10–40 kWh.
Almacenamiento comercial e industrial
Construya sistemas modulares de 100 kWh a más de 1 MWh para gestión de cargos por demanda, reducción de picos, desplazamiento de carga y suministro ininterrumpido de energía.
Sistemas solares con almacenamiento
Integrarse con matrices solares y convertidores de potencia de alta tensión (PCS) para almacenar el exceso de energía solar generada. Las arquitecturas de alta tensión reducen las pérdidas de conversión entre un 3 % y un 5 % en comparación con las alternativas de baja tensión.
Microrredes y suministro eléctrico aislado
Desplegarse en ubicaciones remotas, comunidades insulares e instalaciones aisladas de la red para ofrecer almacenamiento fiable de baterías de alta tensión.
Respaldo para telecomunicaciones y estaciones base
Proporcionar energía de respaldo fiable para estaciones base 5G, centros de datos e infraestructura de telecomunicaciones. El diseño de alta tensión permite cables más delgados, menor generación de calor y mayor eficiencia.
Infraestructura de carga de vehículos eléctricos
Apoyar estaciones de carga rápida mediante amortiguación energética y reducción de picos de demanda. Los bastidores de baterías de alta tensión se adaptan directamente a los voltajes de los buses de carga rápida de corriente continua (DC), minimizando así las etapas de conversión.
Preguntas frecuentes
¿Incluyen las celdas de batería el kit de batería esclava de alta tensión?
No. El kit de batería secundaria de alta tensión JKESS es un armario de chapa metálica y un kit de hardware del sistema de gestión de baterías (BMS); las celdas de batería LiFePO4 NO están incluidas. Los clientes adquieren sus propias celdas para completar el paquete de baterías. Este enfoque basado en kits les brinda flexibilidad para elegir los proveedores de celdas, las capacidades y los grados que mejor se adapten a los requisitos y al presupuesto de su proyecto.
¿Cuál es la diferencia entre los kits secundarios de alta tensión de 4U y 6U?
El kit secundario de batería de alta tensión de 6U incluye un interruptor de control de carga (CCS) para conmutación y protección integradas de alta tensión. El kit secundario de alta tensión de 4U no incluye CCS, pero sí trae instalados de fábrica los arneses de cableado para detección de celdas y el cableado para gestión térmica. Ambos modelos incluyen la unidad de gestión de baterías secundaria con equilibrado activo (BMU-H5-16), terminales de alta tensión, ventilador de refrigeración y armario premium de chapa metálica.
¿La BMU esclava admite equilibrado activo de celdas?
Sí. Cada kit de batería esclava de alto voltaje JKESS incluye una unidad de gestión de batería esclava (BMU) con capacidad de equilibrado activo de celdas. El equilibrado activo transfiere energía entre celdas mediante conversión CC-CC inductiva, en lugar de disiparla como calor. La BMU-H5-16 ofrece una corriente de equilibrado de hasta 2 A, una precisión de muestreo por celda de ±0,005 V y 8 sensores de temperatura NTC.
¿Para qué rango de voltaje están diseñadas estas cajas esclavas de alta tensión?
Las cajas de batería esclava de alto voltaje JKESS están diseñadas para sistemas de almacenamiento de energía de alto voltaje que operan típicamente en el rango de 100 V a 800 V CC, según el número de celdas configuradas en serie. Varias cajas esclavas pueden conectarse en serie para alcanzar mayores tensiones del sistema.
¿Puedo apilar varias cajas esclavas juntas en un bastidor?
Sí. El factor de forma de montaje en rack de 4U (altura de 178 mm) está diseñado para racks de servidores estándar de 19 pulgadas. Varias cajas esclavas pueden apilarse verticalmente en un rack y conectarse en serie para construir sistemas de baterías de mayor tensión y mayor capacidad. Cada caja esclava se comunica con la caja de control maestra de alto voltaje mediante el bus de comunicación integrado CAN/RS485.
¿Con qué rapidez se envían los pedidos desde los almacenes de la UE y EE. UU.?
Los pedidos enviados desde nuestro almacén de la UE (Polonia) suelen llegar en 3–7 días hábiles a la mayoría de los países europeos. Los pedidos enviados desde nuestro almacén de EE. UU. suelen llegar en 3–5 días hábiles a direcciones del territorio continental estadounidense. El envío desde almacenes locales elimina los retrasos aduaneros, las complicaciones derivadas de los derechos de importación y reduce el tiempo de tránsito internacional de 4–8 semanas a solo unos pocos días.
¿Qué protocolos de comunicación admite la unidad de gestión de baterías (BMU) esclava?
La unidad de gestión de baterías (BMU) esclava JKESS admite protocolos estándar de comunicación de sistemas de gestión de baterías (BMS), como CAN (Controller Area Network) y RS485. Se comunica con la caja de control maestro de alto voltaje (HV) JKESS, que, a su vez, puede interconectarse con inversores compatibles, sistemas de conversión de potencia (PCS) y sistemas de gestión energética. La arquitectura maestro-esclavo permite supervisar y controlar varias unidades esclavas mediante una única unidad maestra.
¿Está la carcasa certificada para exportación internacional?
Los productos JKESS cumplen con las normas internacionales de exportación. La carcasa de chapa metálica está diseñada con ventilación adecuada, aislamiento para alta tensión, dispositivos de seguridad interbloqueados y distancias apropiadas de recorrido superficial/distancia de separación para cumplir con las normas globales de seguridad para sistemas de almacenamiento de energía, incluidas las IEC 62619 y UL 1973. Para necesidades específicas de certificación, póngase en contacto con nuestro equipo.
¿Puedo utilizar un sistema de gestión de baterías (BMS) de terceros con esta carcasa?
La carcasa es físicamente compatible con diversas configuraciones de BMS, pero el kit está optimizado y precableado para las unidades esclavas BMU de JKESS. El uso de un BMS de terceros podría requerir modificaciones personalizadas del cableado y podría no ajustarse a los puntos de montaje predefinidos. Recomendamos encarecidamente utilizar la unidad esclava BMU de JKESS incluida para lograr una funcionalidad óptima de equilibrado activo y una comunicación perfecta entre maestro y esclavo.
¿Cuál es la cantidad mínima de pedido y ofrecen servicios OEM/ODM?
Se dispone de pedidos de muestra para kits individuales: no hay cantidad mínima de pedido para productos estándar. Para pedidos al por mayor y proyectos, póngase en contacto con nosotros para conocer los precios por volumen y los plazos de entrega. Ofrecemos servicios integrales de OEM y ODM, incluidas dimensiones personalizadas de las carcasas, marca privada/etiquetado, configuraciones de cableado a medida y firmware personalizado para el BMS.
