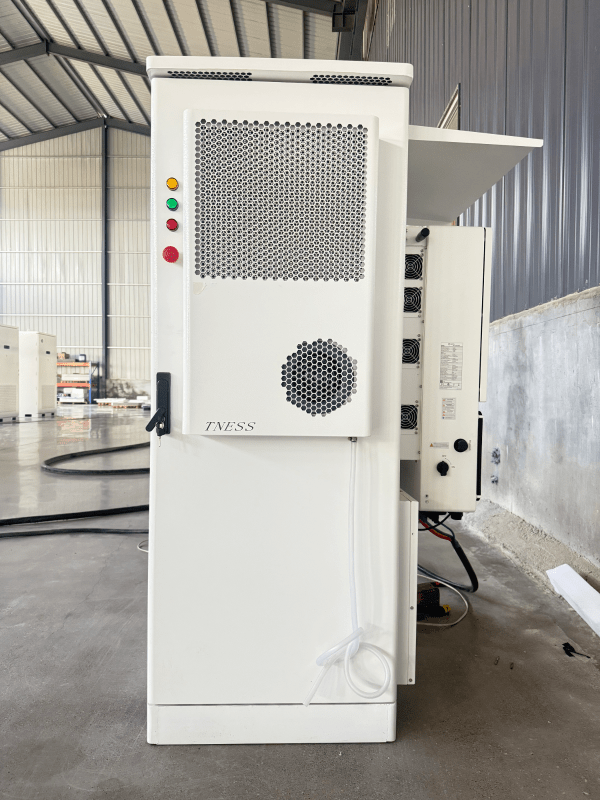

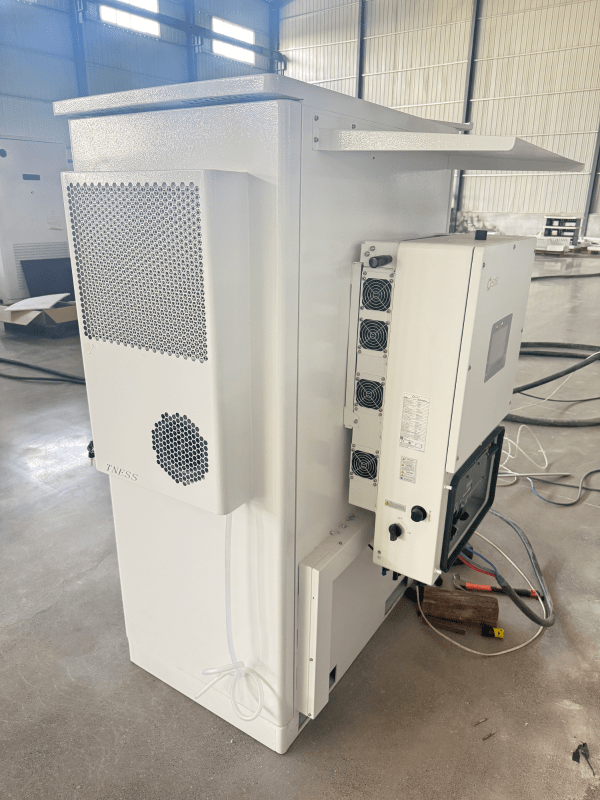

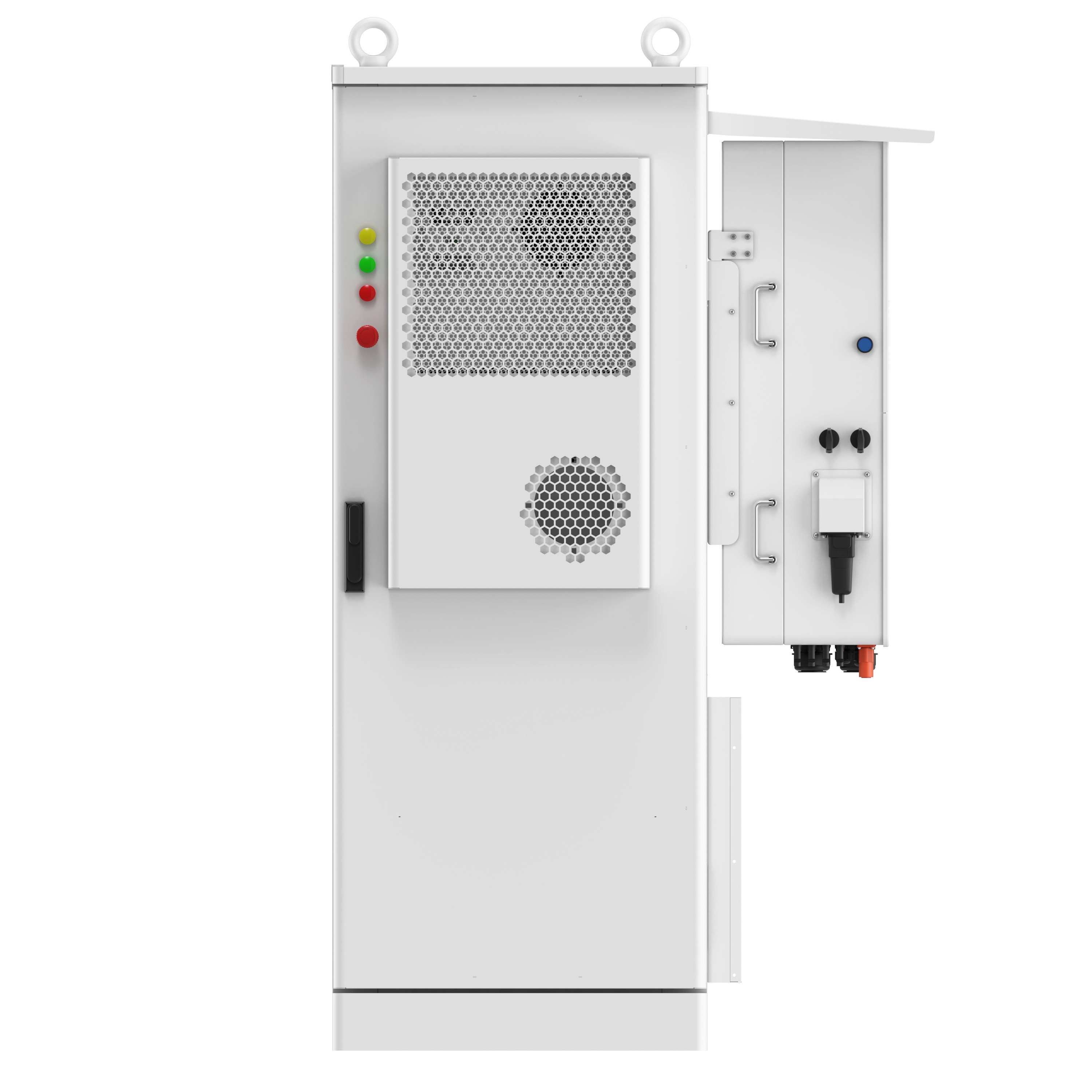

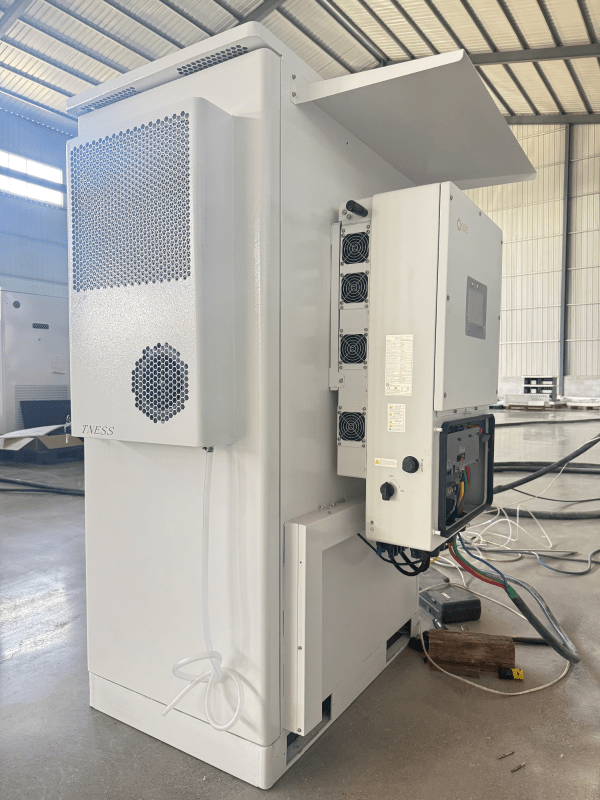

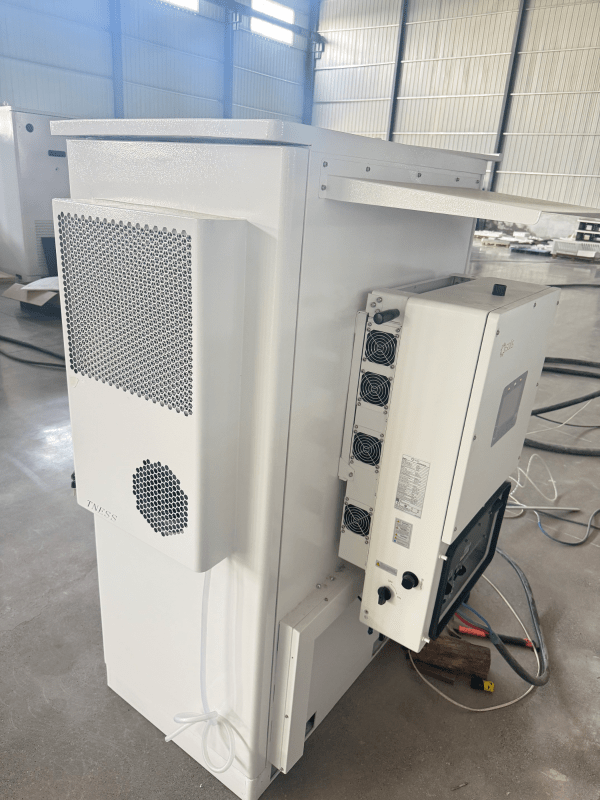

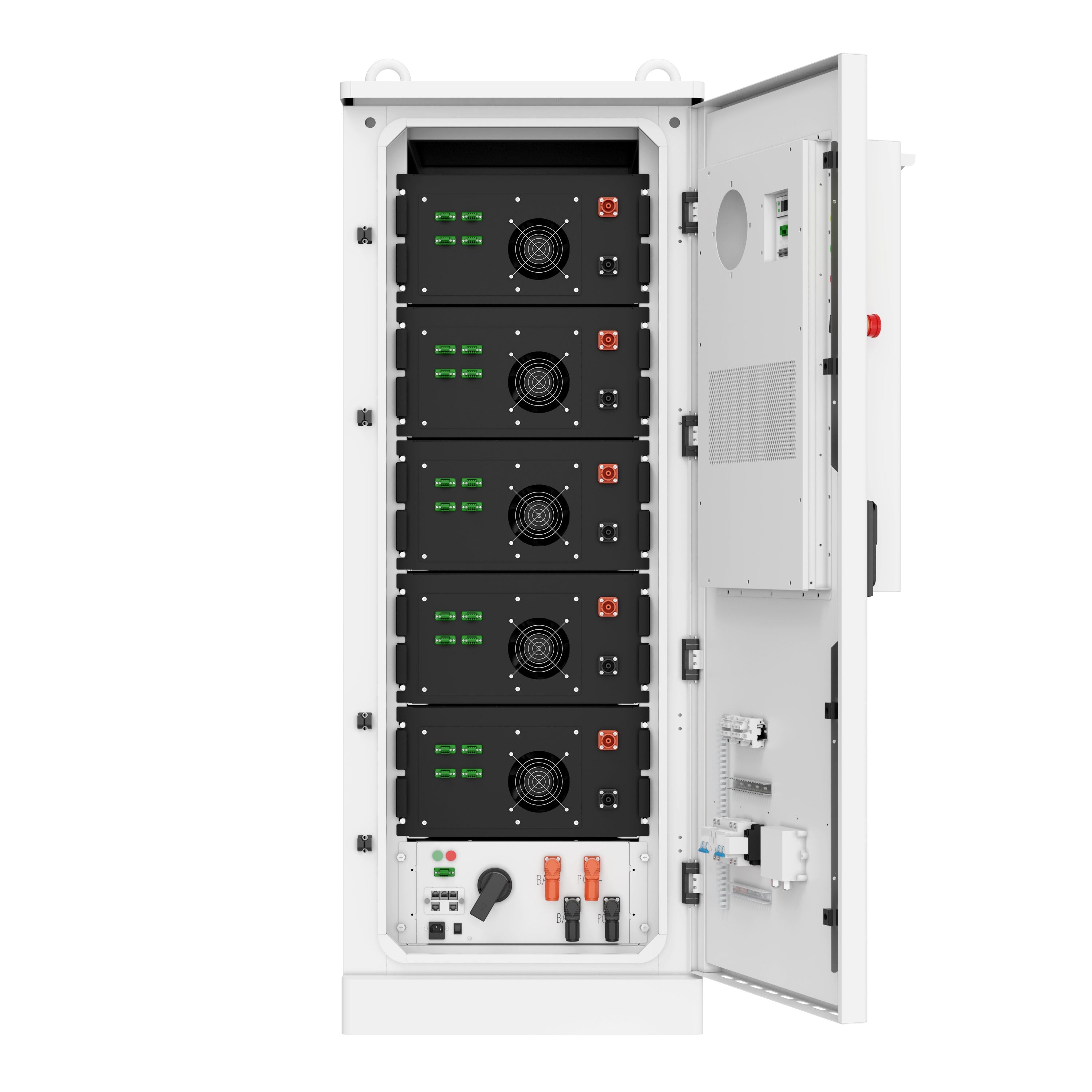

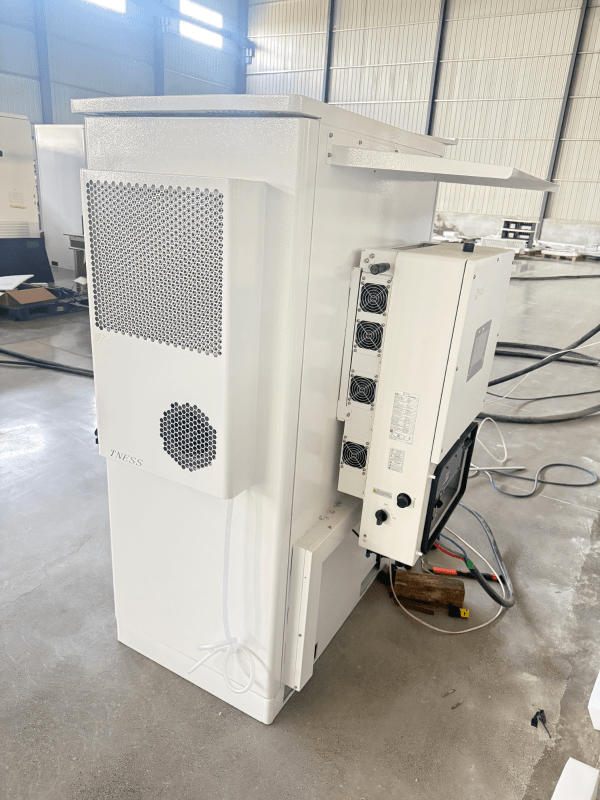

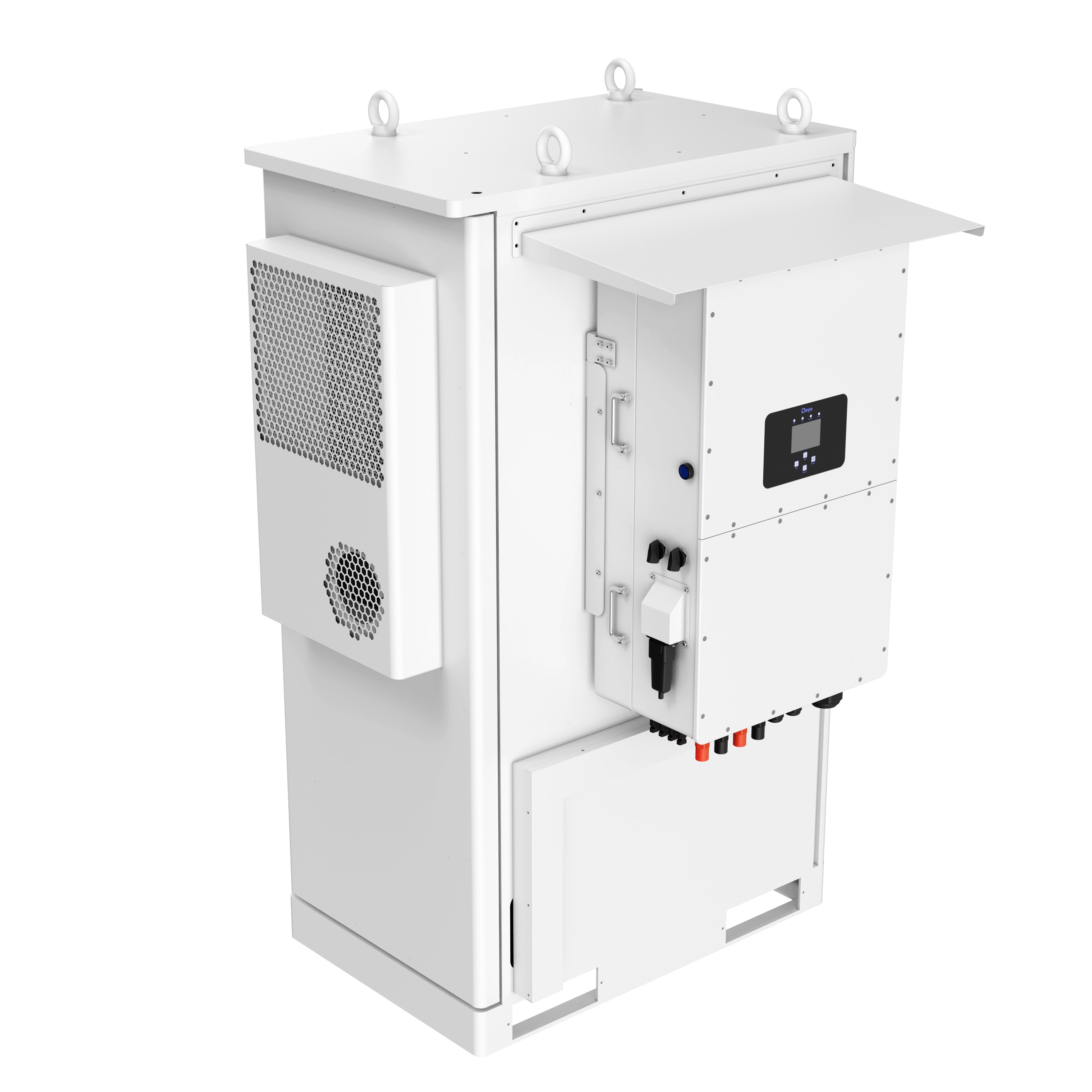

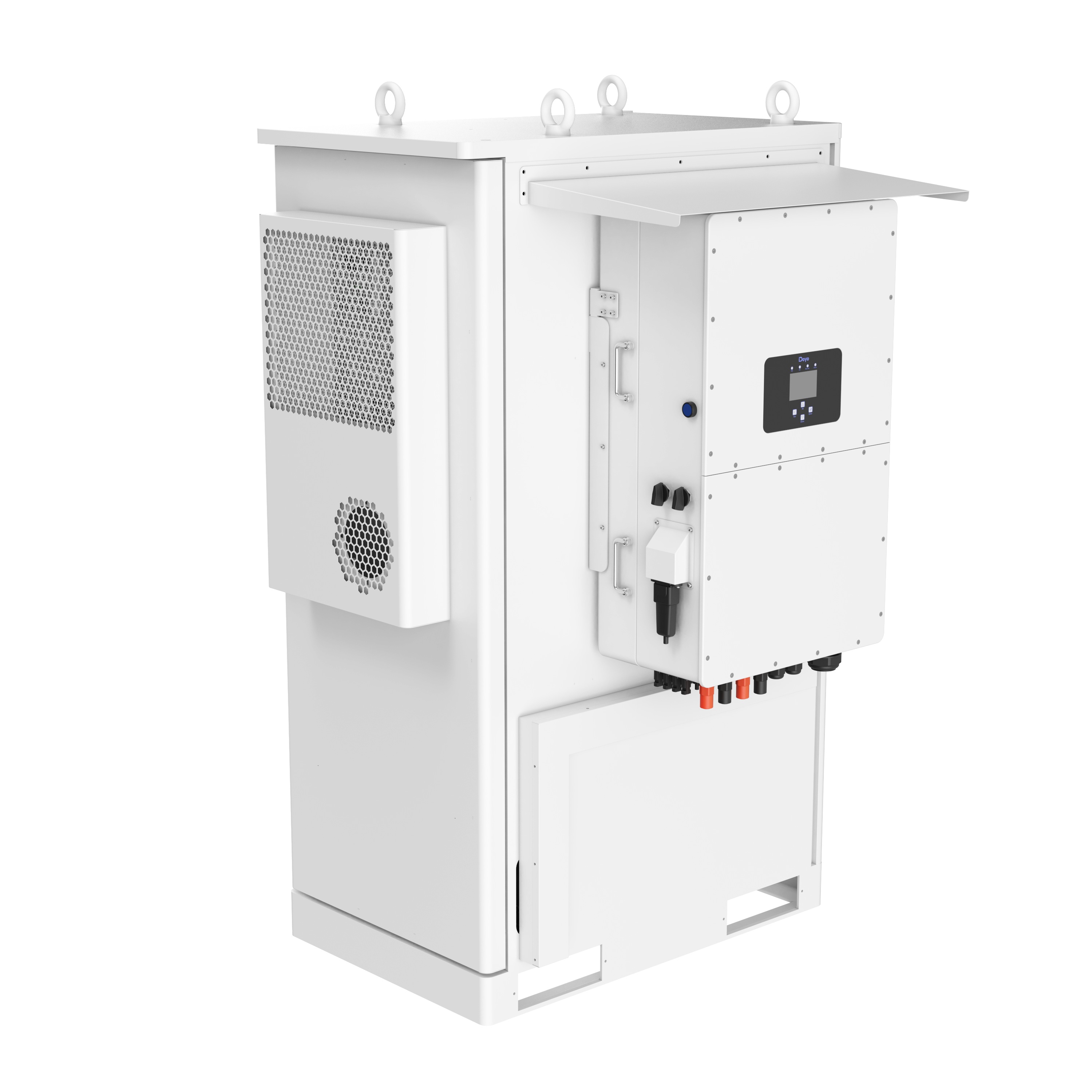

Raffreddamento ad aria 80kWh
- Panoramica
- Prodotti correlati
Prodotto Caratteristiche
1. Sistema della batteria e sistema BMS sviluppati internamente, dotati di funzionalità di bilanciamento attivo che migliora significativamente l'efficienza energetica e prolunga la durata della batteria.
2. Dotato di un sistema di soppressione incendio a aerosol e dispositivi di rilevamento di gas infiammabili, con sistema antideflagrante e di sfiato, supporto opzionale per soppressione incendio ad acqua.
3. Design modulare, supporta collegamento rapido plug-and-play, facile da smontare, dissipazione termica naturale, circolazione interna dell'aria condizionata, senza necessità di manutenzione periodica.
4. Certificato MSD5, UN38.3, classificazione delle caratteristiche pericolose e certificazione DGM per il trasporto marittimo/terrestre; in grado di soddisfare i requisiti per le certificazioni CE e UL.

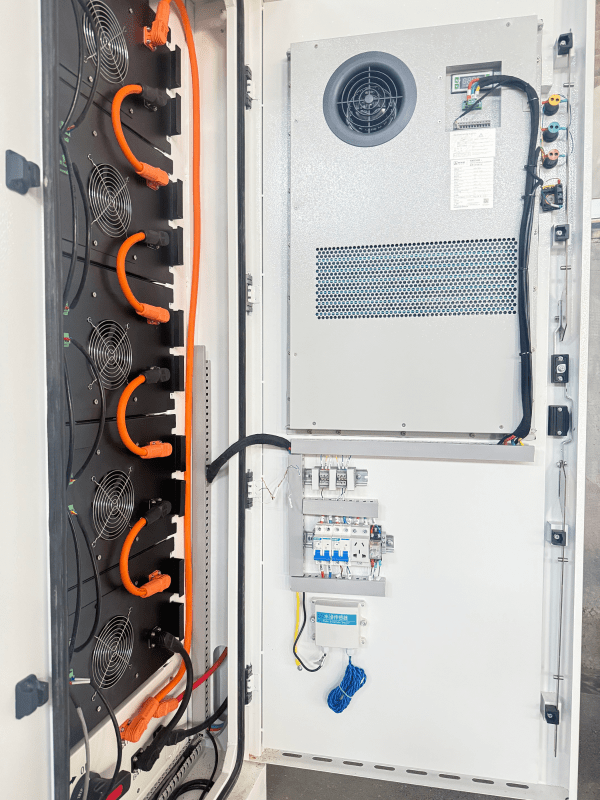

5. Doppio fusibile + interruttore automatico in corrente continua con protezione passiva multipla all'interno dell'involucro ad alta tensione.

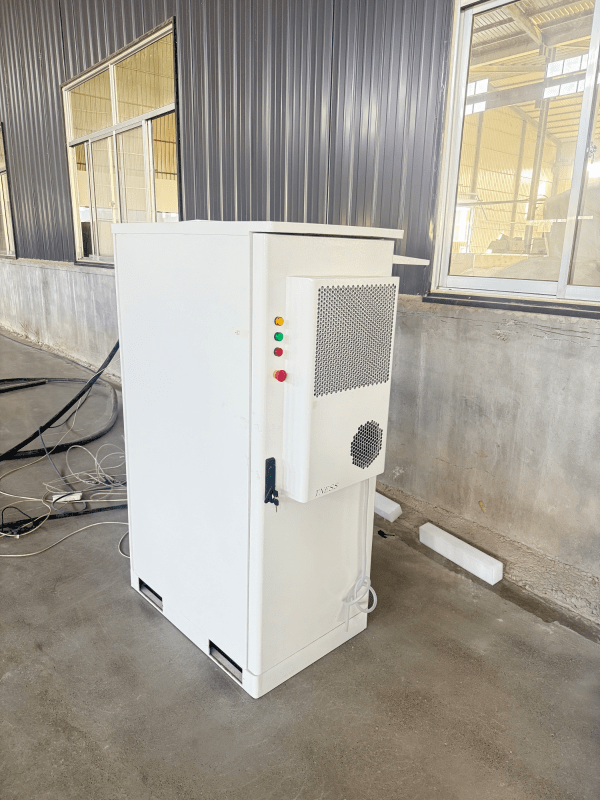

6. Armadio esterno con grado di protezione IP55, supporta fino al livello di resistenza alla corrosione C4.
Applicazione Caratteristiche
Gestione della Domanda
Fornitura di Energa d'Emergenza
Riduzione dei Picchi e Riempimento dei Vuoti
Mercato Elettrico nel Mercato a Pronti
Espansione Dinamica della Capacità
| Parametri | TNES64-A1 | TNES80-A1 |
| Parametri lato DC | ||
| Energia del sistema della batteria (kWh) | 64.3 | 80.4 |
| Tensione nominale in corrente continua (v) | 204.8 | 256 |
| Intervallo di tensione operativa (V) | 165.5-233.6 | 206.9-292 |
| Corrente continua nominale (A) | 157 | 157 |
| Corrente continua massima (A) | 176 | 176 |
| Modalità di bilanciamento | Bilanciamento attivo | |
| Configurazione singola del modulo batteria | 1P16S | 1P16S |

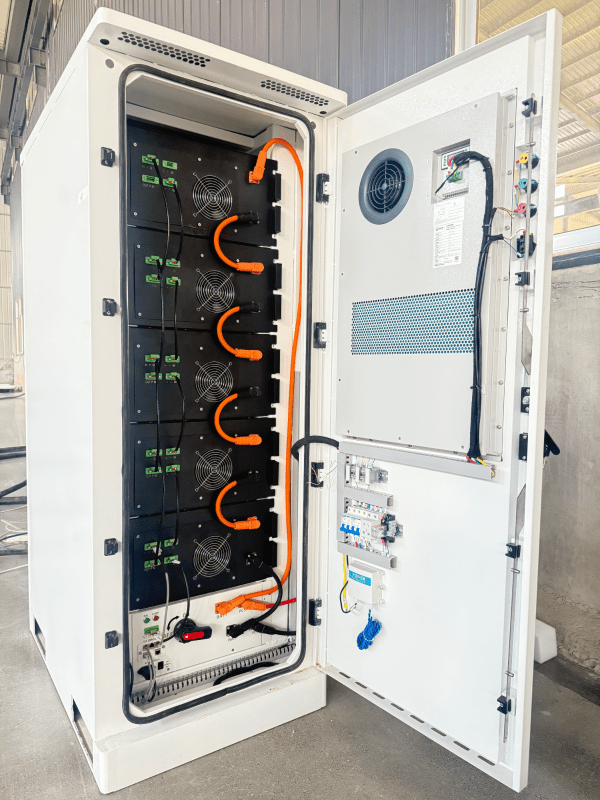

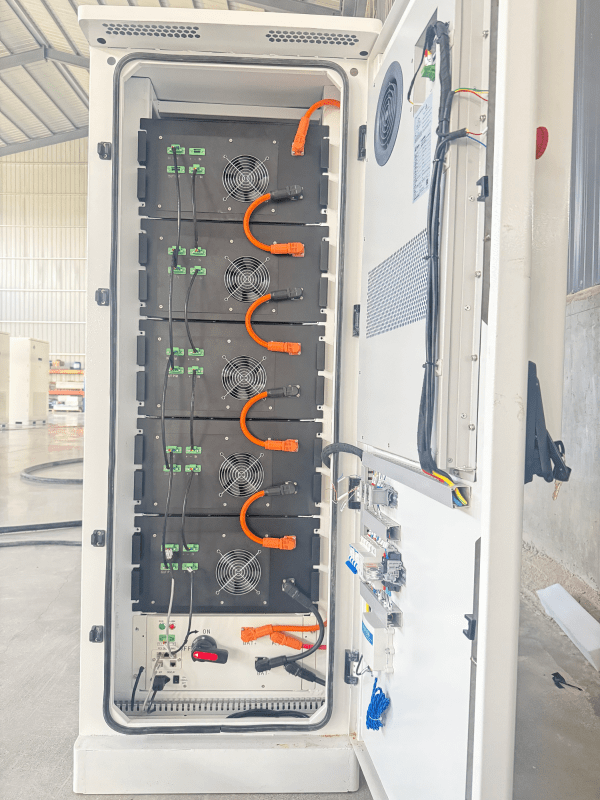

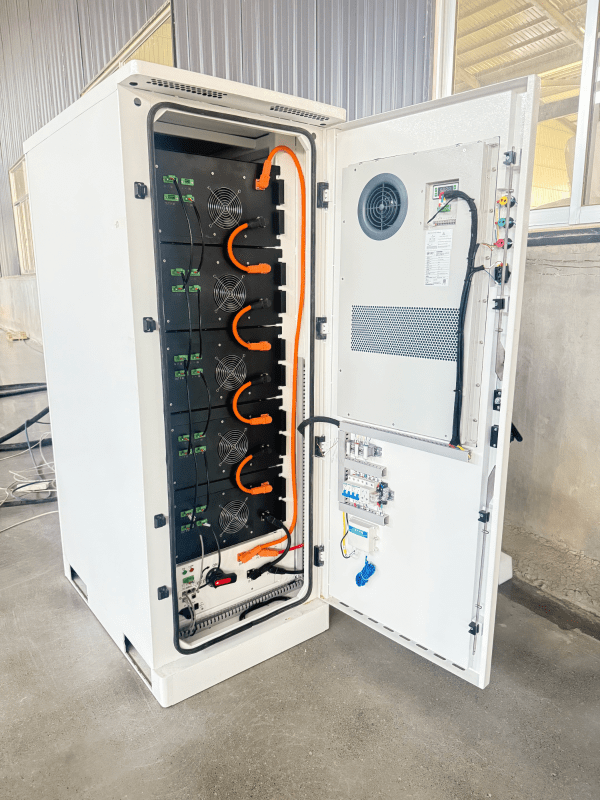

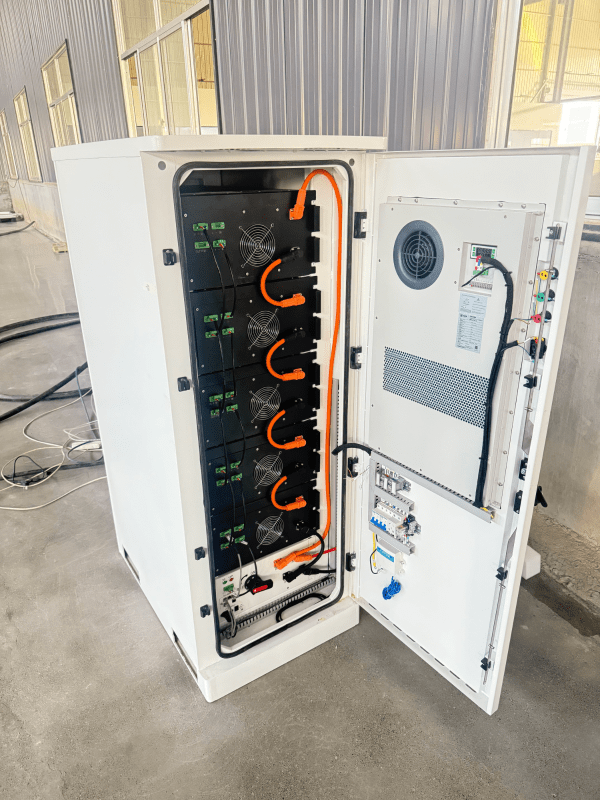

| Numero di moduli batteria (PCS) | 4 | 5 |
| Tipo di cella | LFP3.2V314Ah | LFP3.2V314Ah |
| Protezione in corrente continua | Interruttore automatico + FUSIBILE (BMS+PACK) | Interruttore automatico + FUSIBILE (BMS+PACK) |
| Parametri lato CA (Connesso alla rete/Fuori rete) | ||
| Potenza AC nominale (kW) | 30 | 40 |
| Tensione nominale CA (V) | 220/380 | 220/380 |
| Cablaggio di uscita CA | 3L-N-PE | 3L-N-PE |
| Corrente AC massima (A) | 50/47.9 | 66.7/63.8 |
| Fattore di potenza | 0.99 | |
| Protezione CA | Interruttore automatico + Protezione contro le sovratensioni CA | |
| Parametri di ingresso PV (30kW/40kW) | ||
| Potenza massima disponibile in ingresso PV (kW) | 45.5 | 52 |
| Tensione di ingresso nominale (V) | 600 | |
| Intervallo di tensione in ingresso (V) | 150-850 | |
| Tensione di Avvio (V) | 180 | |
| CURRENTE di ingresso nominale (A) | 36+36+36 | 36+36+36+36 |
| Corrente di ingresso massima (A) | 55+55+55 | 55+55+55+55 |
| Numero di canali MPPT/Canali di ingresso massimi | 3/2+2+2 | 4/2+2+2+2 |
| Parametri di Protezione | ||
| Classe di protezione | IP55 | |
| Resistenza alla corrosione | C4 | |
| Livello di rumore | <75dB | |
| Protezione contro sovracorrenti/cortocircuiti CA | Caratteristiche | |
| Protezione da sovratensione/sottotensione in corrente alternata | Caratteristiche | |
| Protezione da sovrafrequenza/sottofrequenza in corrente alternata | Caratteristiche | |
| Protezione da sovracorrente/cortocircuito in corrente continua | Caratteristiche | |
| Protezione da sovratensione/sottotensione in corrente continua | Caratteristiche | |
| Protezione contro la polarità inversa del DC | Caratteristiche | |
| Protezione da sovratemperatura | Caratteristiche | |
| Parametri generali | ||
| Dimensioni (LxPxA) (mm) | 1050(L)x1150(L)x1820(H) | 1050(L)x1150(L)x1820(H) |
| Weight (kg) | ≤850 | ≤970 |
| Rendimento complessivo del sistema | ≥88% | |
| Metodo di raffreddamento | Dissipazione termica intelligente ad aria forzata | |
| Interazione uomo-macchina | LED/LCD/WLAN+APP | |
| Interfaccia di comunicazione | WiFi/4G/LAN/CAN/RS485 | |
| Modalità Antincendio | Suppressione incendio a livello PACK con perfluoroesano + aerosol a livello abitacolo + soppressione idrica (opzionale) | |
| Ambiente di lavoro | ||
| Temperatura Ambiente di Funzionamento (°C) | -75 | |
| Temperatura Ambiente di Stoccaggio (°C) | -90 | |
| Umidità Relativa Ammissibile (RH) | 5-95%, senza condensa | |
| Altitudine (m) | 4000(2000 funzionamento ridotto) | |
