- ✔BCU-B3 Master Controller Unit
- ✔C1-kontakt (36-pins, JAE MX34036NF1)
- ✔C2-kontakt (20-pins, JAE MX34020NF1)
- ✔C3-kontakt (10-pins, LOTES AAUS07AP5-010K02)
- ✔Monteringsskruvar och snabbstartsguide
- ✖Battericeller eller moduler
- ✖Kablageharnessar / kablar
- ✖Hölje/skåp
- ✖Shuntmotstånd (säljs separat)
- ✖Kommunikationskablar (CAN/RS485)
- 🔻Oskarpa SOC/SOH-uppskattningar som leder till kapacitetsförlust och säkerhetsrisker
- 🔻Dålig kommunikationskompatibilitet med tredjeparts-PCS/EMS
- 🔻Höga felfrekvenser i fält på grund av otillräcklig skyddsfunktion och EMC-design
- 🔻Brister i anpassningsstöd för unika systemarkitekturer
- 🔻Begränsad skalbarhet för flerklustrade eller containerbaserade BESS-system
- ✔Egenutvecklad flermodellalgoritm med ±2 % noggrannhet för SOC under hela batteriets livslängd
- ✔2× CAN + 2× RS485 med stöd för Modbus och öppen protokolldokumentation
- ✔ISO 26262-design, 16 kV ESD-skydd och rigorös miljötestning
- ✔Full anpassning av firmware, hårdvara och anslutningar tillgänglig
- ✔Daisy-chain-topologi stödjer upp till hundratals celler med flexibel skalning
- Verifiera hjälpspänningsnivån (9–32 V DC)
- Se till att systemets strömförsörjning är frånkopplad
- Kontrollera kontaktkompatibiliteten (C1/C2/C3)
- Förbered shunt och kablingsharness
- Montera enheten på DIN-skinna eller baksida (4× fack)
- Anslut C1 (ström + I/O), C2 (kommunikation) och C3 (mätning)
- Lägg kommunikationskablarna separat från strömkablarna
- Använd angiven momenten enligt anslutningsdatabladet
- Stäng alltid av strömmen innan anslutning/avkoppling
- Använd skärmade kablar för CAN/RS485
- Säkerställ korrekt jordning (EARTH-terminal)
- Överskrid inte 32 V på högsidans utgångar
- Projektnamn och systemarkitekturdiagram
- Battericellkemi och konfiguration
- Krav på kommunikationsprotokoll
- Miljömässiga och certifieringsrelaterade krav
- Firmware-parameterns avstämmning (SOC/SOH-algoritmer)
- Anpassad CAN/RS485-protokollmappning
- Anslutningsändringar eller ändringar av kontaktdesign
- Specialmärkning eller specialförpackning
- Standardleveranstid: 15–20 arbetsdagar
- Frakt: DHL, FedEx eller sjöfrakt (massfrakt)
- Förpackning: antistatisk luftbubbelplast + kartong
- Spårning och tullhandlingar tillhandahålls

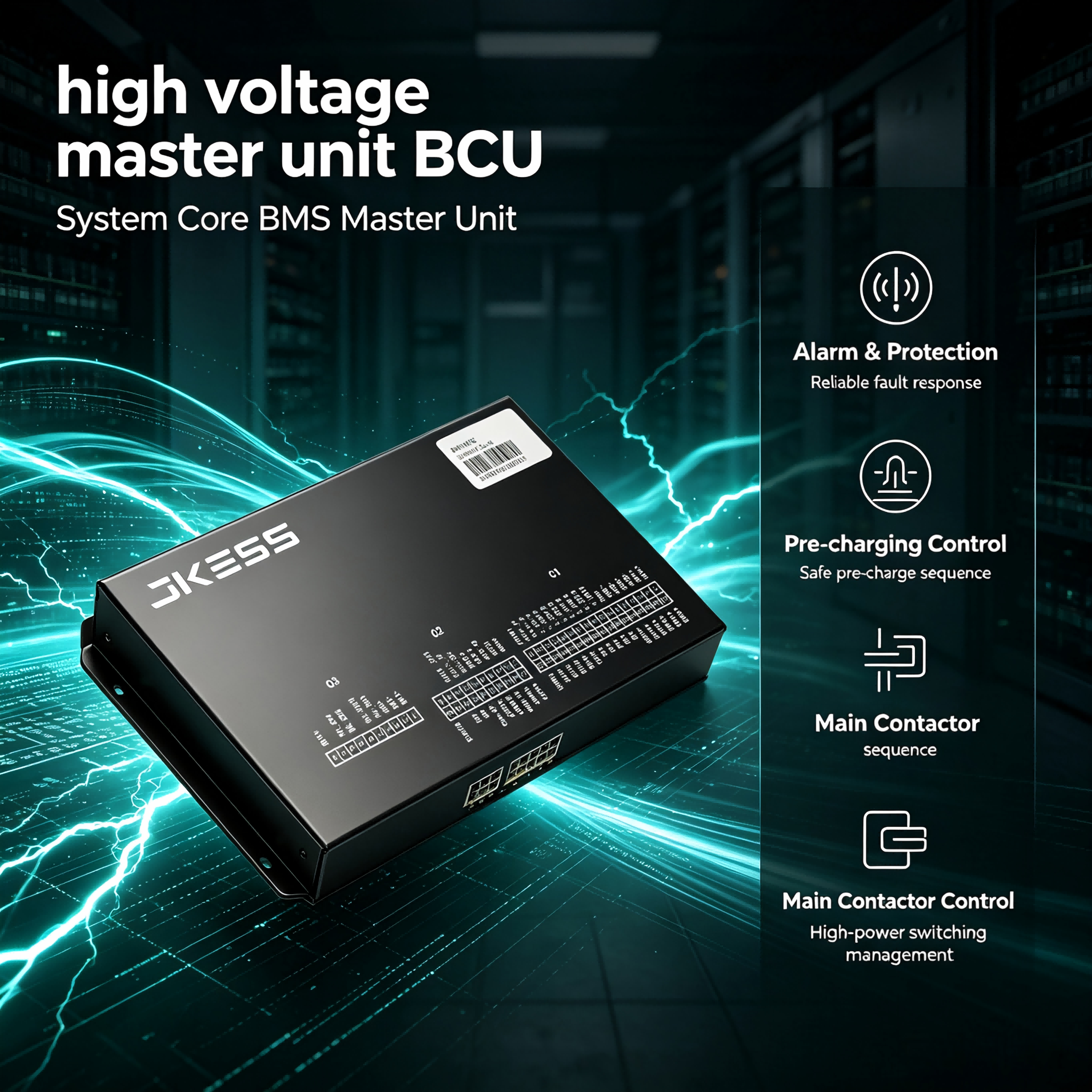

BCU-B3
Högspänningshuvudenhet
Pålitlig · Exakt · Anpassningsbar
Precisionsbatterihantering för industriella och storskaliga energilagringssystem.
Kärnvärde Drivs av data
Utvecklad för systemintegratörer och energidriftoperatörer som kräver precision, pålitlighet och långsiktig avkastning på investeringen.
Systemets effektivitet
Maximera energiöverföringen med avancerade SOC/SOH-algoritmer som minskar balanseringsförluster.
Reduktion av felfrekvens
Funktionell säkerhetsdesign enligt ISO 26262 och rigorös testning minskar felfrekvensen i fält avsevärt.
Anpassningsberedd
Firmware, protokoll och hårdvarukonfigurationer anpassade efter ditt projekts unika krav.
Globalt certifikat
Fullt certifierad för internationella marknader med oberoende immateriella rättigheter och patent.
📦 Paketet inkluderar
⚠️ Paketet INKLUDERAR INTE
Utvecklad för Krävande applikationer
BCU‑B3 integrerar alla väsentliga BMS-huvudfunktioner i en enda robust enhet, speciellt utformad för industriell energilagring.
Uppskattning av batteristatus
Echtiduppskattning av SOC, SOH och SOP med hjälp av ägda fysikbaserade modeller för LFP, NMC, LTO och fler.
Systemstrategi och implementering
Intelligent laddnings-/urladdningshantering, termisk styrning och balanseringsstrategier som anpassar sig efter systemförhållanden.
Kommunikationsgränssnitt
2 × isolerade CAN, 2 × isolerade RS485 och daisy-chain-portar för sömlös integration med PCS, EMS och BMU.
Switch I/O (GPIO · högsida · lågsida)
6× GPIO (100 kΩ pull-up), 6× utgångar på högsidan (1 A / 3 A toppvärde) och 2× utgångar på lågsidan för flexibel styrning.
Larm och skydd
Överspännings-, underspännings-, övertemperatur-, kortslutnings- och isolationsfel-larm med fel-säker respons.
Förbelastning och kontaktorstyrning
Integrerade förbelastnings- och huvudpositivkontaktordrivare med diagnostisk återkoppling för säker systemstart.
Total spänning och isolationsmätning
mätning av total spänning 0–1500 V (±0,5 % av fullskala) och övervakning av isolationsmotstånd upp till 20 MΩ för säkerhet.
Högprecisionens strömmätning
shunt-ingång ±75 mV med noggrannhet ±0,5 % av fullskala, vilket möjliggör exakt coulombräkning och spårning av laddningsstatus.
Att hantera dina Kritiska utmaningar
Från integrationskomplexitet till långsiktig pålitlighet – BCU‑B3 levererar ett komplett svar.
⚠️ Vanliga branschproblem
✅ Hur BCU‑B3 löser dem
Där BCU-B3 utmärker sig
Installerad över hela energilagringssektorn – från kommersiella system till nätstorskaliga installationer.
Kommersiell och industriell förvaring
Topppålastningsreducering, lastomfördelning och reservkraft för fabriker, datacenter och kommersiella byggnader.
Nätstorskalig gridlagring
Frekvensreglering, förstärkning av förnybar energi och nätstabilisering för batterilagringsystem på 100 MW eller mer.
Batteripackintegration
Huvudstyrning för modulära batteripaket i elbilsladdning, telekommunikation och off-grid-applikationer.
Andra livscykel / Återanvända batterier
För längre användningstid för uttjänta elfordonsbatterier med anpassningsbara algoritmer som hanterar försämrade cellkarakteristikor.
BCU‑B3 Specifikationer
Alla värden mättes vid Ta = 25 °C, luftfuktighet < 75 %, nominell ingångsspänning och märklast på utgången om inte annat anges.
| Parameter | Tillstånd / Intervall | Värde |
|---|---|---|
| Produkttyp | — | BMS-huvudstyrmodul (BCU‑B3) |
| Hjälpspänningsförsörjning | Drift | 9 V – 32 V likström |
| Hjälpspänningsström | vid 24 V, typiskt | 20 mA (typiskt) / 100 mA (max) |
| Total spänningsmätning | Område · noggrannhet | 0–1500 V · ±0,5 % av fullskala |
| Ströminmatning via shunt | Område · noggrannhet | ±75 mV · ±0,5 % av fullskala |
| Isolationsmotstånd | Övervakning | 20 MΩ (typiskt) |
| High-side-utgångar | 6 kanaler · kontinuerlig / toppvärde | 1 A / 3 A vid 300 ms |
| Lågsidoutgångar | 2 kanaler | 1 A (max) |
| Torkontaktutgångar | 4 Kanaler | 0,5 A (1 A max), 32 V |
| Kommunikation | CAN · RS485 | 2× isolerad CAN · 2× isolerad RS485 |
| Kedjeanslutningssgränsnitt | BMU-kommunikation | 1× differentiell par (IP0 / IM0) |
| Temperaturprovtagning | Område · noggrannhet | −30 °C till 105 °C · ±2 °C |
| Driftstemperatur | Omgivning | −25 °C till +85 °C |
| Lagringstemperatur | — | −40 °C till +105 °C |
| ESD-skydd | Luftutsläpp | 16 kV |
| Sömläge ström | Ställ in | ≤ 10 µA |
| CERTIFIERINGAR | — | CE, RoHS, FCC, ISO 26262 |
Snabb Installationsguide
Följ dessa steg för att säkerställa en säker och pålitlig installation av BCU‑B3 i ditt system.
Kontrolllista före installation
Viktiga monteringssteg
Säkerhet och försiktighetsåtgärder
Hitta rätt Konfiguration
Använd beslutsflödet nedan för att identifiera den optimala BCU‑B3-varianten för ditt projekt, eller kontakta vårt team för anpassad rådgivning.
📋 Beslutsflöde
Behöver du hjälp att välja rätt variant?
Vårt tekniska försäljningsteam kan analysera dina systemkrav och rekommendera den optimala BCU‑B3-konfigurationen – inklusive anpassad firmware, kontakter och protokollstöd.
Begär urvalshjälpBeställning GUIDE
Förbered följande information för att förenkla din beställningsprocess.
📄 Förbeställningsdokumentation
⚙️ Anpassningsalternativ
🚚 Leverans och logistik
