- HV-BC250 Hovedstyringsboksenhed × 1
- 250 A DC-kontaktor (positiv) × 1
- 250 A DC-kontaktor (negativ) × 1
- 40 A forladningskontaktor × 1
- 50 Ω forladningsmodstand × 1
- 200 A shunt (±0,2 % nøjagtighed) × 1
- 250 A sikring × 1
- BCU-styreenhed × 1
- 250 A strømforsyningsstik × 4 (BAT+, BAT–, PCS+, PCS–)
- LED-indikatorer (grøn / orange) × 2
- Monteringsudstyr og terminaltilbehør
- Battericeller/moduler
- Strømkabler / ledningsbundter (50 mm²)
- Ekstern kabinet / beskyttelsesgehæuse
- Kommunikationskabler (RJ45 / CAN / RS485)
- AC-strømkabel (220 V input)
- Installationsværktøj og monteringsbeslag
- Kontroller, at systemspændingen (80–1000 V DC) svarer til specifikationerne
- Forbered strømkabler med tværsnit på 50 mm² og korrekt krympning
- Sørg for, at monteringsfladen (19-tommers rack eller væg) er stabil
- Tjek omgivende temperatur og ventilation
- Monter HV-BC250 ved hjælp af Φ6,8-mm-spoler (afstand 465 mm)
- Forbind BAT+ og BAT– til batteripakkens terminaler
- Forbind PCS+/PCS– til PCS DC-input
- Tilslut kommunikationskabler (CAN/RS485/kædeforbindelse)
- Forbind AC220V-strømforsyning (eller valgfri DC-forsyning)
- Kontroller, at alle forbindelser er sikre og isolerede
- Slå hovedafbryderen (QF) til "TIL"
- Slå lavspændingsstrømstikket til
- Kontroller LED-indikatorer: Grøn = Kører, Orange = Fejl
- Bekræft spændingsudgang ved PCS-terminaler
- Projektspecifikationsark
- Systemspænding og strømkrav
- Detaljer om kommunikationsprotokollen
- Kabinet- og monteringspræferencer
- Leveringsadresse og kontaktinformation
- Justering af spændings-/strømvurdering
- Brugerdefinerede kommunikationsprotokoller
- Kabinetfarve og mærkning
- Stiktype og orientering
- Firmware tilpasning
- Standard leveringstid: 15–20 arbejdsdage
- Storordrer: 25–30 arbejdsdage
- Forsendelse: FOB Shenzhen, luft-/seefreight
- Emballage: Eksportkvalitetskarton med skum
- Sporing og toldafklaringssupport

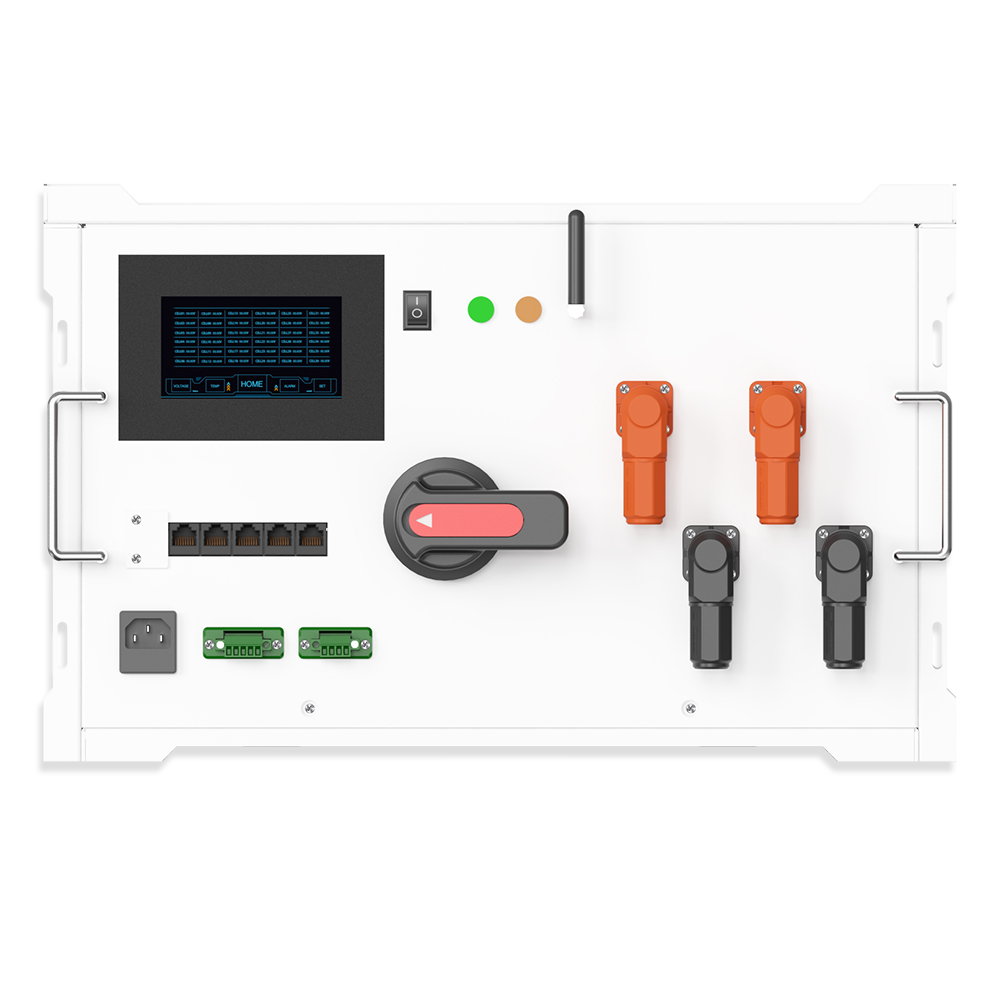

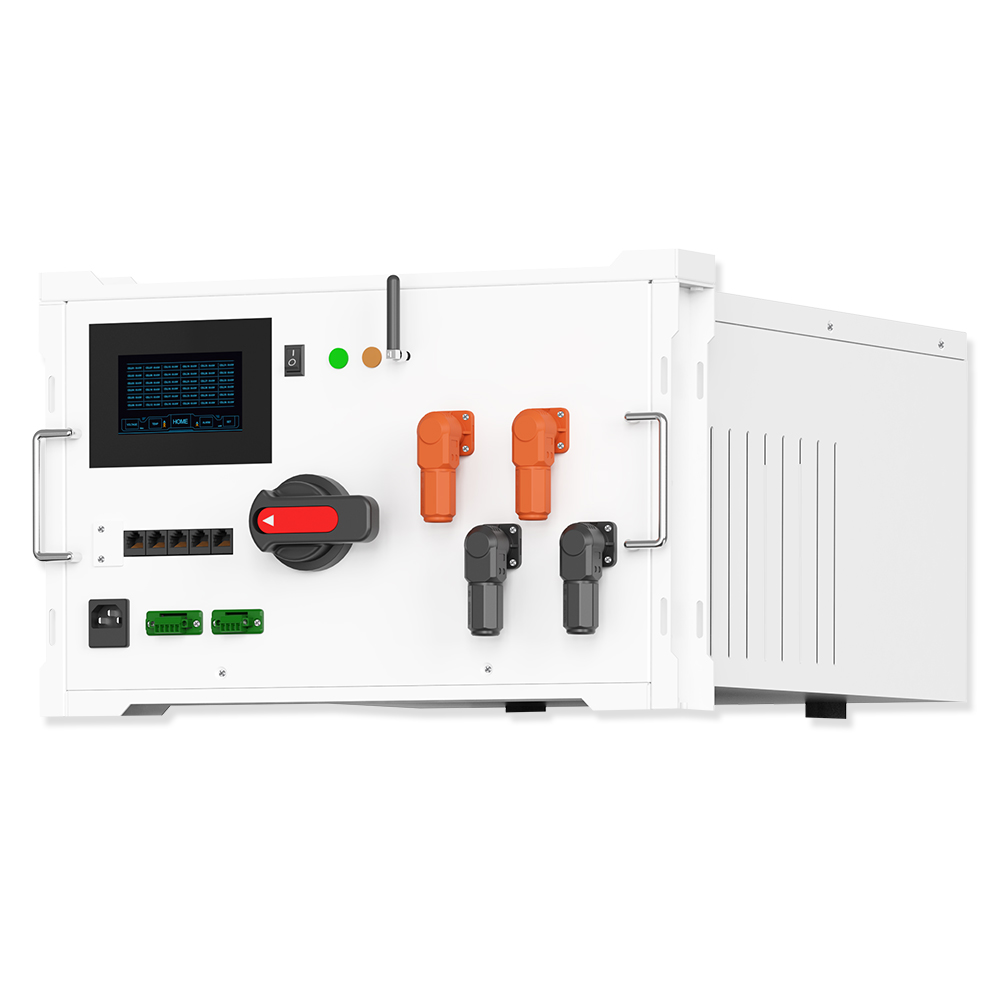

HV-BC250 200A
HV BMS Master Box
Strømfordeling · Sikkerhedsbeskyttelse · Statusovervågning · Forladeskontrol
APP & WEB Dobbelt-end overvågning
Hvorfor vælge Jkess
Datastyret værdi, der leverer målbare resultater for dine energilagringprojekter.
Uovertruffen pålidelighed
Reducerer uplanlagt nedetid med 82 % takket være redundant beskyttelse og realtidsdiagnostik.
Industriel sikkerhed
Flere lag af beskyttelse (overstrøm, kortslutning, isolationsovervågning) sikrer langvarig stabilitet.
Fuld fleksibilitet i alle scenarier
Tilpassede spændings- og strømværdier, kommunikationsprotokoller og kabinettudformninger til ethvert projekt.
Globalt certificeret
Alle produkter er certificeret med CE, RoHS og FCC. Uafhængig intellektuel ejendom og patenterede teknologier.
Hvad indeholder pakken Kasse
Gennemsigtig indholdsliste for at hjælpe dig med at planlægge din indkøbsproces.
📦 Pakken indeholder
⚠️ Ikke inkluderet
Nøgle Funktioner
Udviklet til højtydende energilagringssystemer.
Højpræcisionsmåling
Spændings- og strømmåling med en nøjagtighed på ±0,2 % (200 A shunt), hvilket sikrer præcise beregninger af ladningstilstand (SOC) og sundhedstilstand (SOH).
Flere lag sikkerhedsbeskyttelse
Overstrøm (250 A sikring), over/undervoltage, kortslutning, isolationsovervågning og redundant kontaktorstyring til fejlsikret drift.
Bredspændingskompatibilitet
Understøtter batteripakkespændinger fra 80 VDC til 1000 VDC og er kompatibel med 32 til 273 celler i serie – ideel til forskellige systemarkitekturer.
Intelligent forladeslukning
Integreret forladeskredsløb (40 A kontaktor + 50 Ω modstand) reducerer indgangsstrømmen og beskytter kontaktorer samt udstyr nedstrøms.
Flere kommunikationsgrænseflader
CAN-, RS485- og kædestikforbindelsesport (IPO/IMO) til problemfri integration med PCS, EMS, slave-BMS, IoT-gateways og displaypaneler.
Modulbaseret og kompakt design
Pladsbesparende formfaktor på 482 × 550 × 265 mm med kompatibilitet til 19-toms rackmontering, hvilket forenkler integration i standardkabinetter.
Bred driftstemperatur
Pålidelig ydelse fra –20 °C til +65 °C, med termisk styring, der sikrer stabilitet under krævende miljøforhold.
Fjernovervågning (APP + WEB)
Realtime-status, spænding, strøm og fejladvarsler via JKESS APP og WEB-platform – overvåg dit system fra hvor som helst.
Løser dine Udfordringer
JKESS leverer tilpassede løsninger til de mest kritiske udfordringer ved integration af energilagring.
| Almindelige udfordringer | Hvordan HV-BC250 løser det |
|---|---|
| Kompleks systemintegration | Helhedsløsning: Standardiserede produkter med fleksibel konfiguration samt tilpasset ingeniørstøtte til problemfri systemintegration. |
| Sikkerheds- og pålidelighedsproblemer | Redundant beskyttelse med dobbelte kontaktorer, 250 A-sikring, isolationsovervågning og forudladekontrol – CE/RoHS/FCC-certificeret til global overholdelse. |
| Uoverensstemmelse i kommunikationsprotokol | Understøttelse af flere protokoller (CAN, RS485, kædeforbindelse) sikrer kompatibilitet med PCS, EMS, slave-moduler og udstyr fra tredjepart. |
| Besværlig vedligeholdelse og opgraderinger | Modulært design med udskiftelige komponenter og fjern-diagnostik via app/web reducerer gennemsnitlig reparationstid (MTTR) med op til 60 %. |
| Begrænset skalerbarhed | Fleksibel arkitektur understøtter 64–256 celler i serie, er kompatibel med forskellige batterikemi og systemspændinger op til 1000 VDC. |
Anvendelse Scenarier
HV-BC250 er verificeret i mange energilagringsanvendelser verden over.
Kommersiel og industrielt opbevaring
Spidsreduktion, efterspørgselsrespons og reservekraft til fabrikker, datacentre og erhvervsbygninger.
Nettilknyttet energilagring
Frekvensregulering, spændingsstøtte og udjævning af vedvarende energi til store nettilsluttede systemer.
Integration af batteri
Problemfri integration med batteripakker (LFP, NMC, LTO) til modulære og containerebaserede BESS-løsninger.
Mikrogridsystemer
Isolerede og nettilsluttede mikronet til fjerne samfund, minedriftsområder og afgrænsede vedvarende-energiprojekter.
Fornybar energi + opbevaring
Solcelle-PV + lager, vind + lager samt hybride systemer, der kræver pålidelig HV-BMS-hovedstyring.
Teknisk Specifikationer
Detaljerede tekniske specifikationer for HV-BC250 200A HV BMS Master Box.
| Produkttype | High-Voltage BMS Master Control Box |
| Model | HV-BC250 |
| Nominel strøm | 200 A (kontinuerlig) |
| Spændingsområde (DC) | 80 V – 1000 V DC |
| Celle-serie-understøttelse | 64–256 celler i serie |
| Spændingsmålenøjagtighed | ±0,5 % fs |
| Strømmålingsnøjagtighed | ±0,2 % (200 A shunt) |
| Isolationsovervågning | Ja, integreret |
| Kommunikationsgrænseflader | CAN, RS485, Daisy-Chain (IPO/IMO), RJ45 |
| Driftstemperatur | –20 °C til +65 °C |
| Lagrings temperatur | –40 °C til +85 °C |
| Dimensioner (B×D×H) | 482 × 550 × 265 mm (med monteringsbeslag) |
| Vægt | ca. 18,5 kg |
| Kassefarve | RAL9003 Signalhvid (struktureret) |
| Montering | 19-toms rack eller vægmontering (465 mm vandret afstand) |
| CERTIFICERINGER | CE, RoHS, FCC (med uafhængig intellektuel ejendomsret og patenter) |
| Beskyttelsesklasse | IP54 (til brug inde i bygninger) |
| Strømforsyning | AC 220 V (standard), valgfri 24 V eller 80–1000 V DC |
Montering Noter
Korrekt installation sikrer optimal ydelse og sikkerhed.
Tjekliste før montering
Vigtige installationsfase
Sikkerhed og tænding
Udvælgelse GUIDE
Vælg den rigtige konfiguration til dit projekt.
→ Anmod om en brugerdefineret valgmulighed
Indkøb GUIDE
Forenkle din indkøbsproces med disse klare retningslinjer.
📋 Krævet dokumentation
⚙️ Tilpasningsmuligheder
🚚 Levering og logistik
Anbefales Produkter
Udfyld dit energilagringssystem med disse komplementære JKESS-løsninger.
HV Slave BMS
Fordelte slavemoduler til spændings- og temperaturovervågning på celleplan.
Se detaljer →HV-batterikasse-sæt
Formonterede batteriboks-sæt med integreret slave-BMS og sensorer.
Se detaljer →Ofte Stillet Spørgsmål
Hurtige svar på de mest almindelige spørgsmål om HV-BC250.
