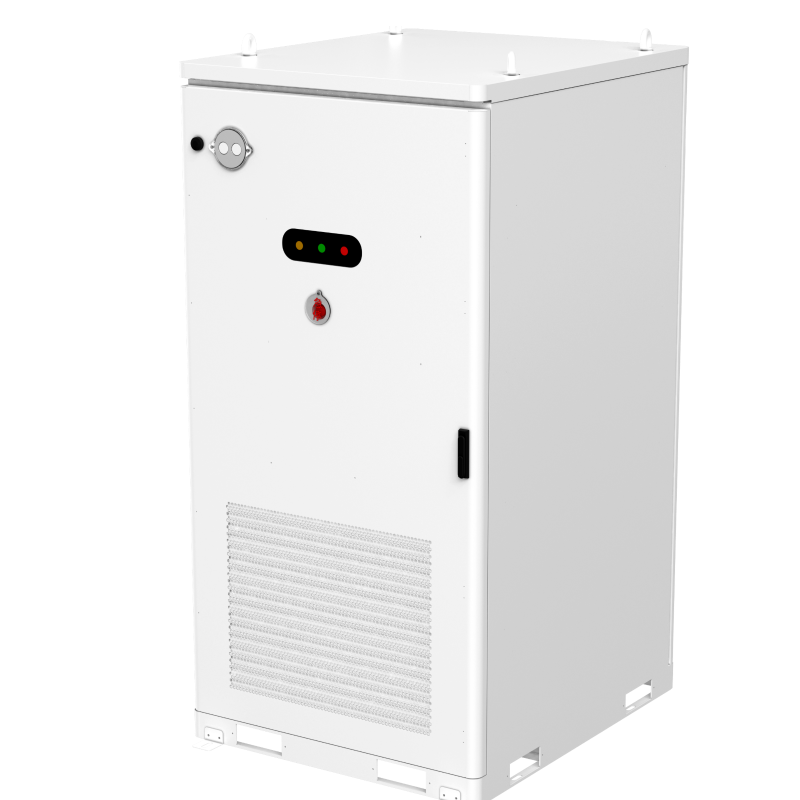

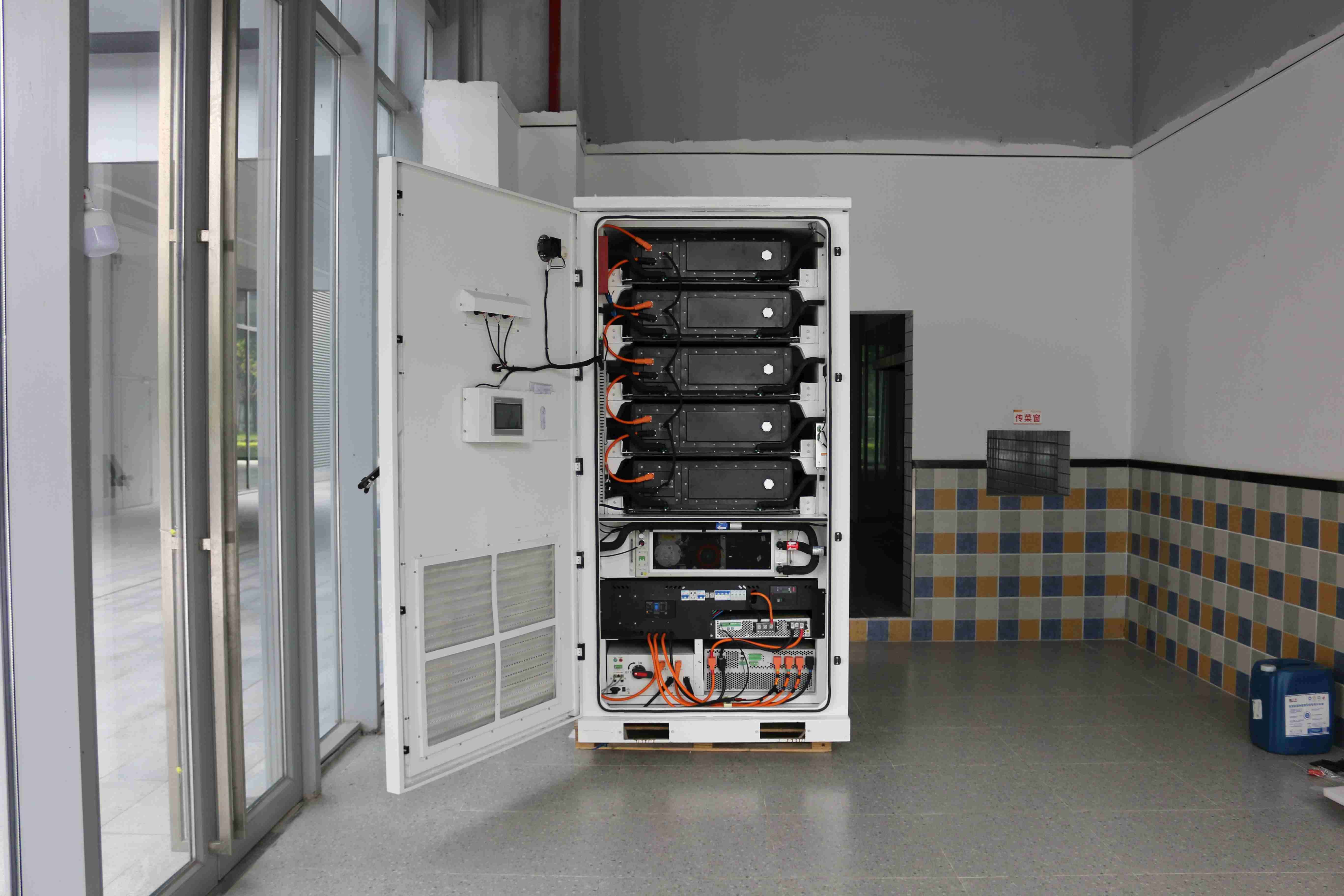

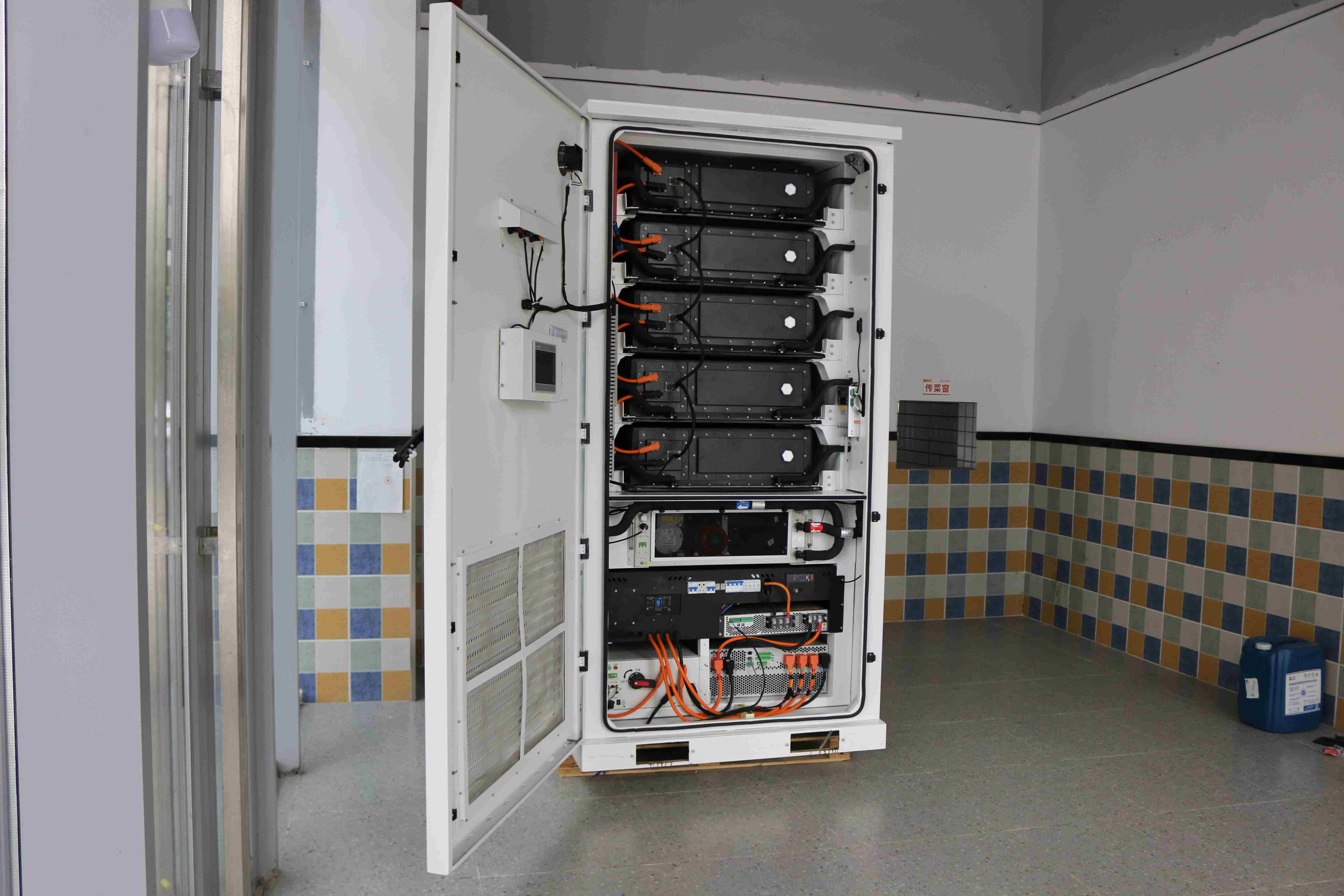

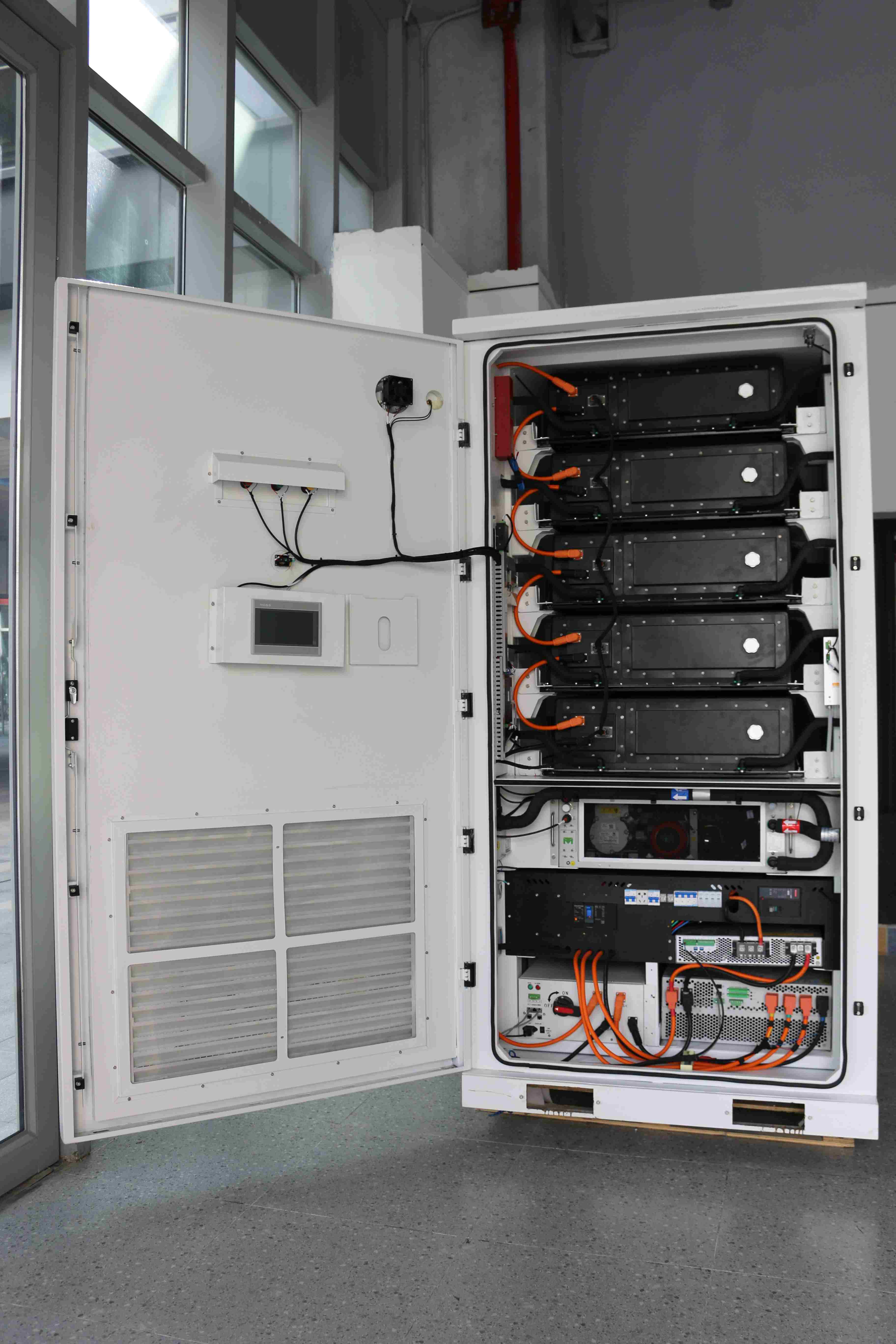

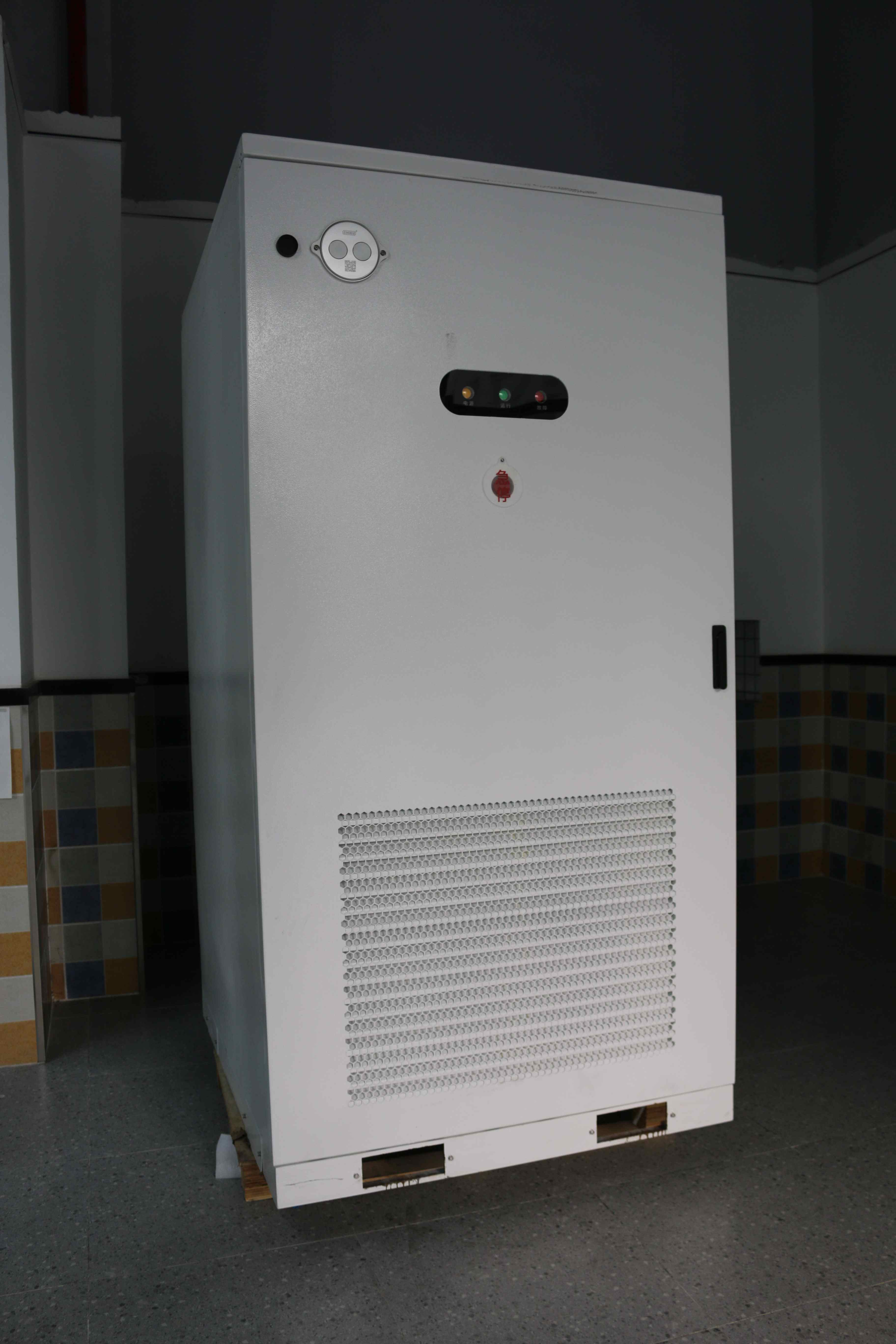

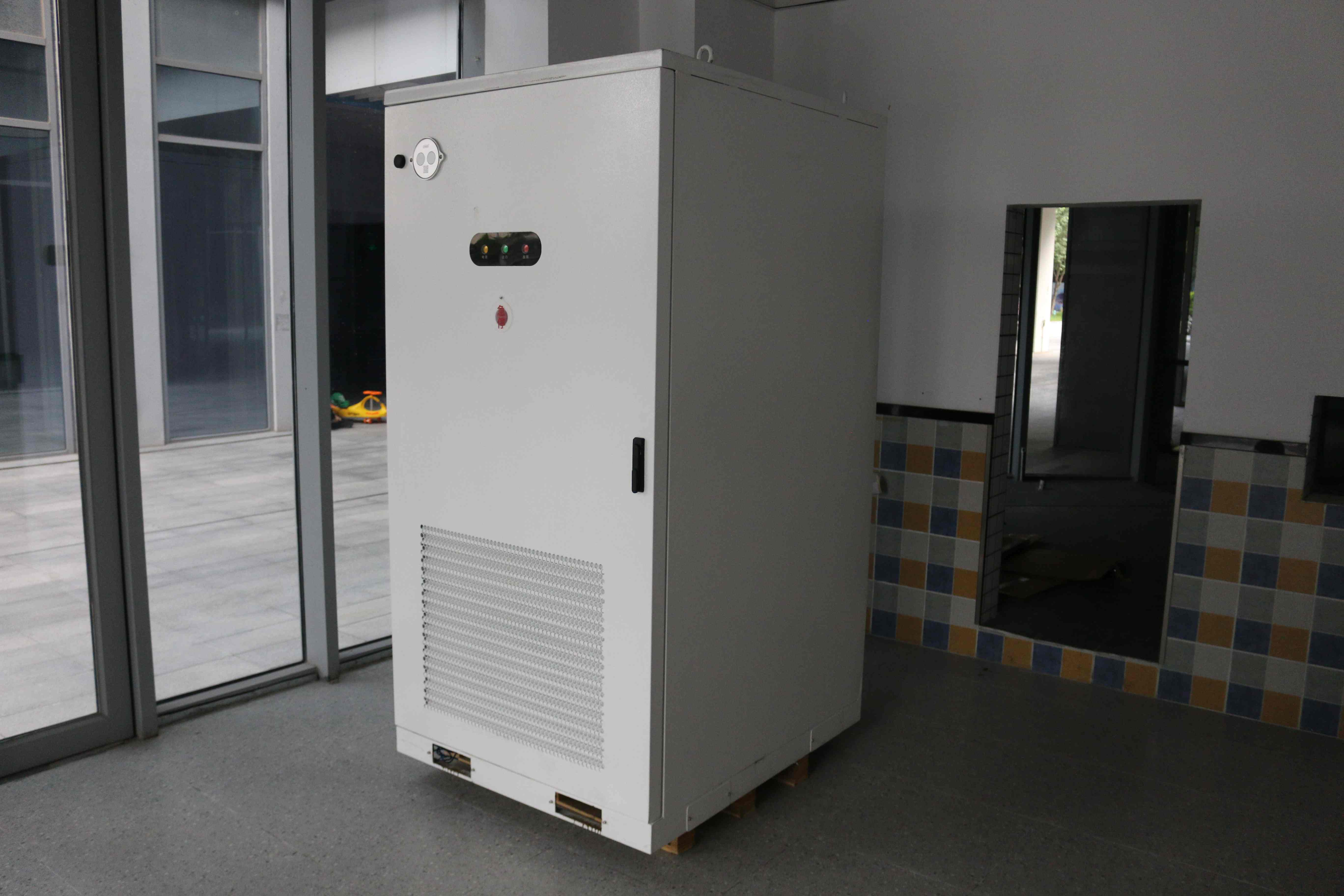

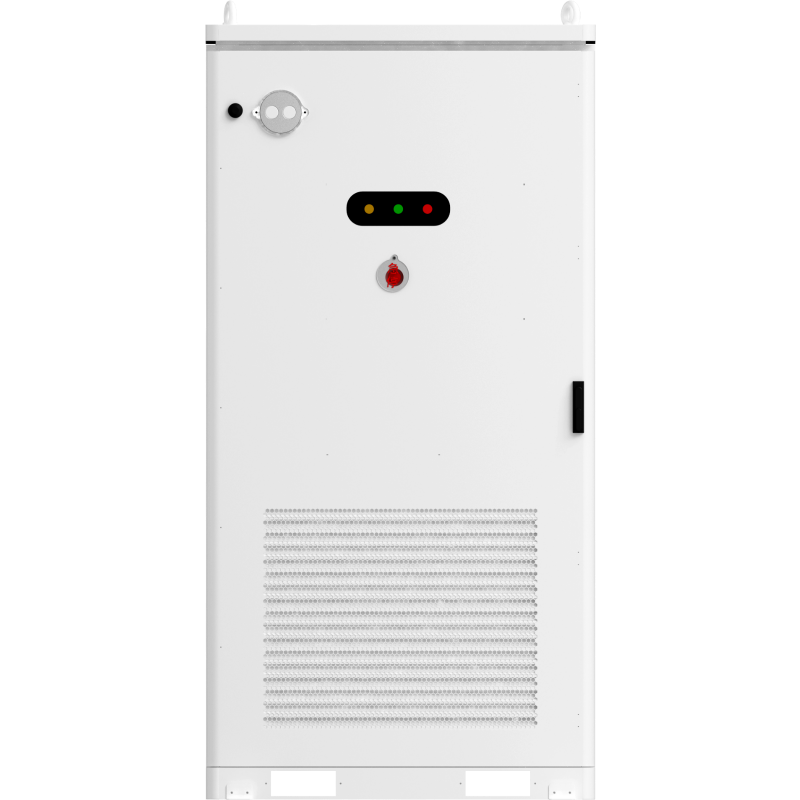

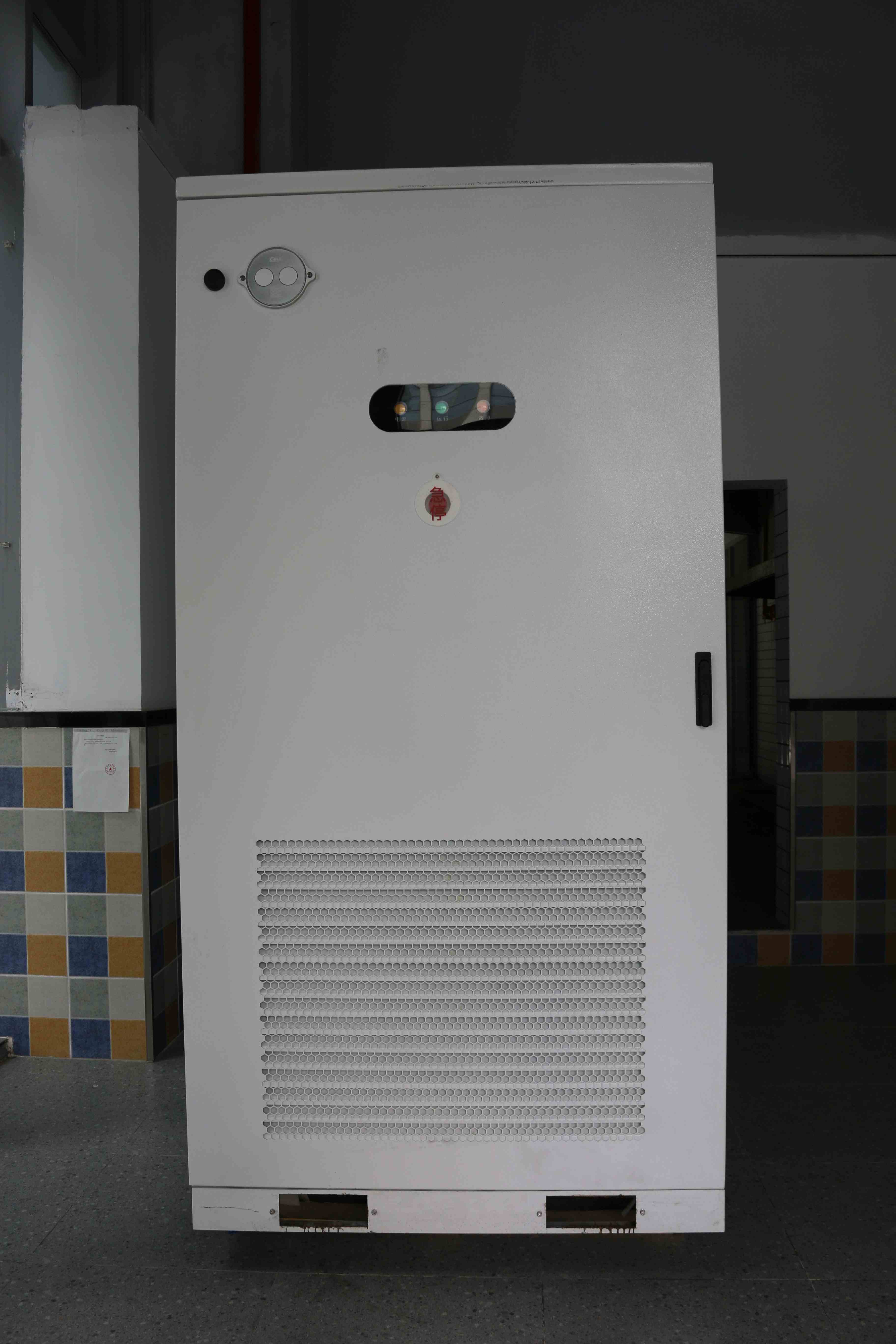

Refrigeración Líquida 261kWh
- Descripción general
- Productos relacionados
Producto Destacados
1. Sistema de batería y sistema BMS desarrollados internamente, con función de equilibrio activo que mejora significativamente la eficiencia energética y prolonga la vida útil de la batería.
2. Equipado con un sistema de supresión de incendios por aerosol y dispositivos de detección de gases combustibles, con sistema a prueba de explosiones y ventilación, y soporte opcional de supresión de incendios con agua.
3. Equipado con un sistema de supresión de incendios por aerosol y dispositivos de detección de gases combustibles, con sistemas a prueba de explosiones y de ventilación, y soporte opcional de supresión de incendios con agua.
4. Certificado para MSD5, UN38.3, identificación de clasificación de características peligrosas y certificación de transporte marítimo/terrestre DGM; capaz de cumplir con los requisitos de certificación CE y UL.

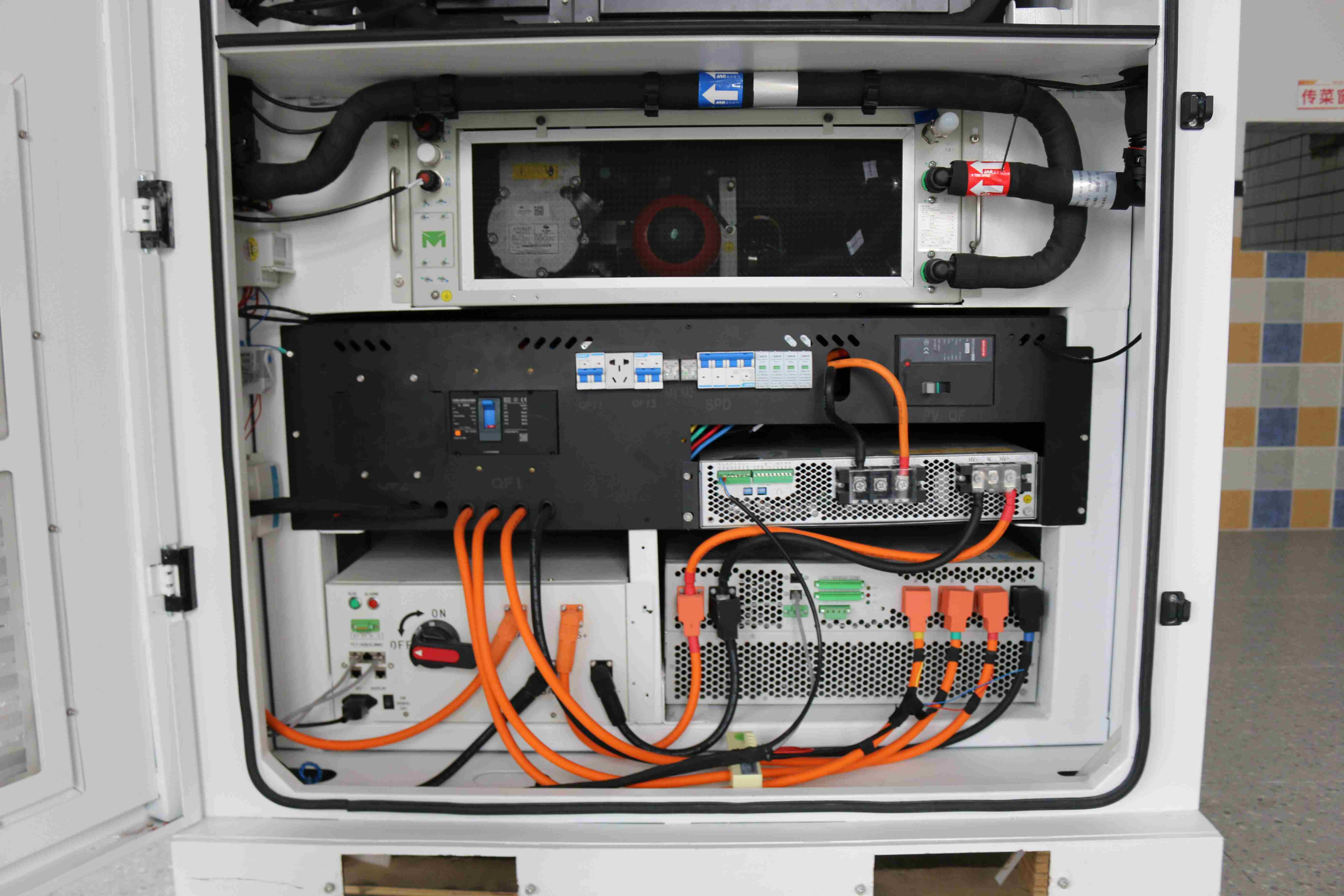

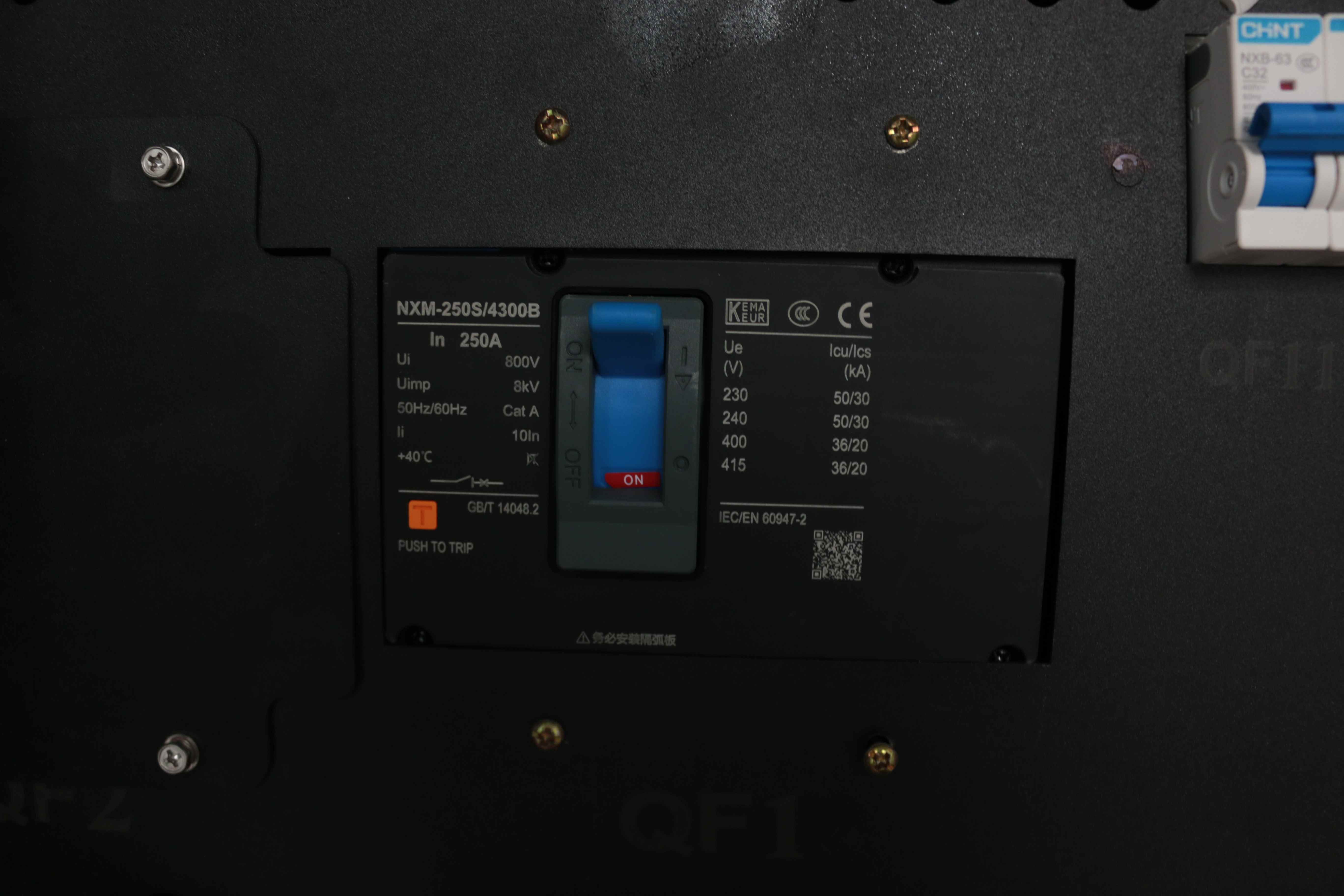

5. Doble fusible + múltiples protecciones pasivas con interruptor automático de corriente continua en el compartimento de alto voltaje.

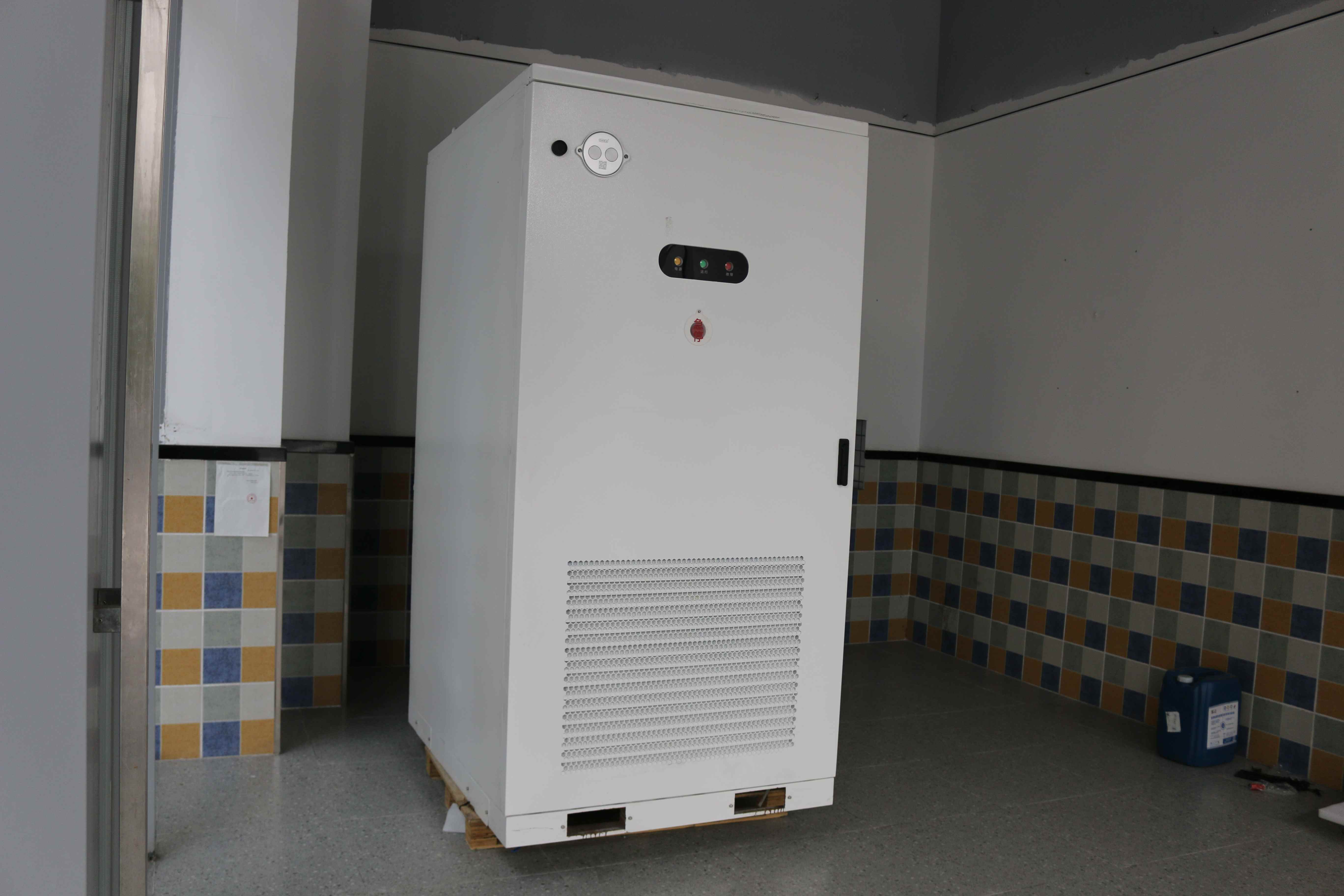

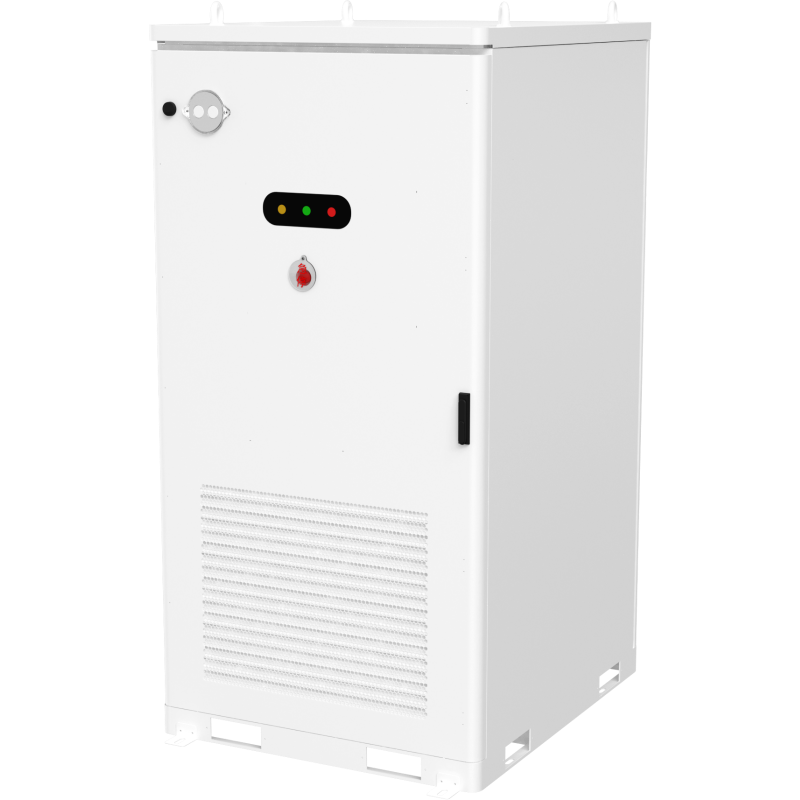

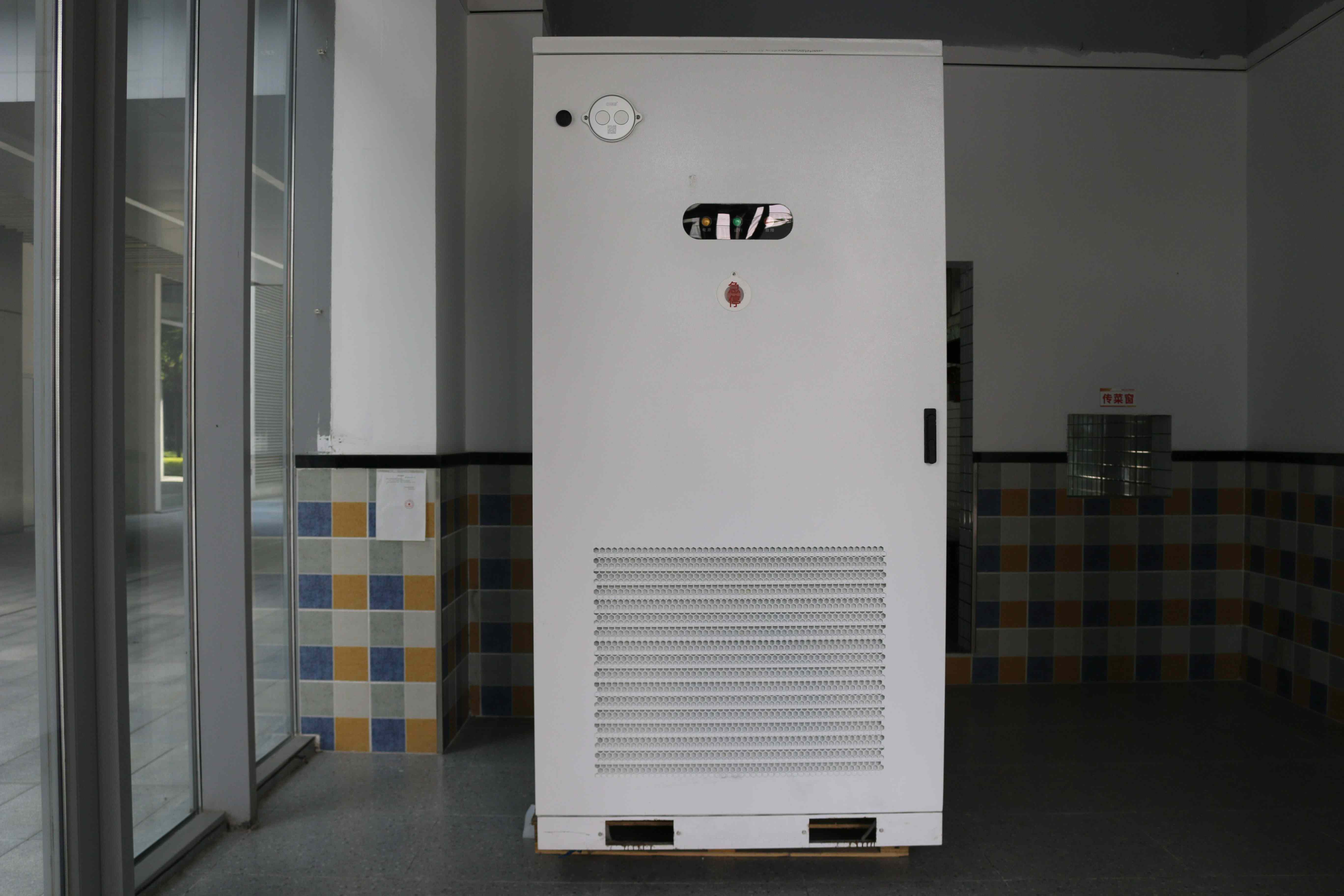

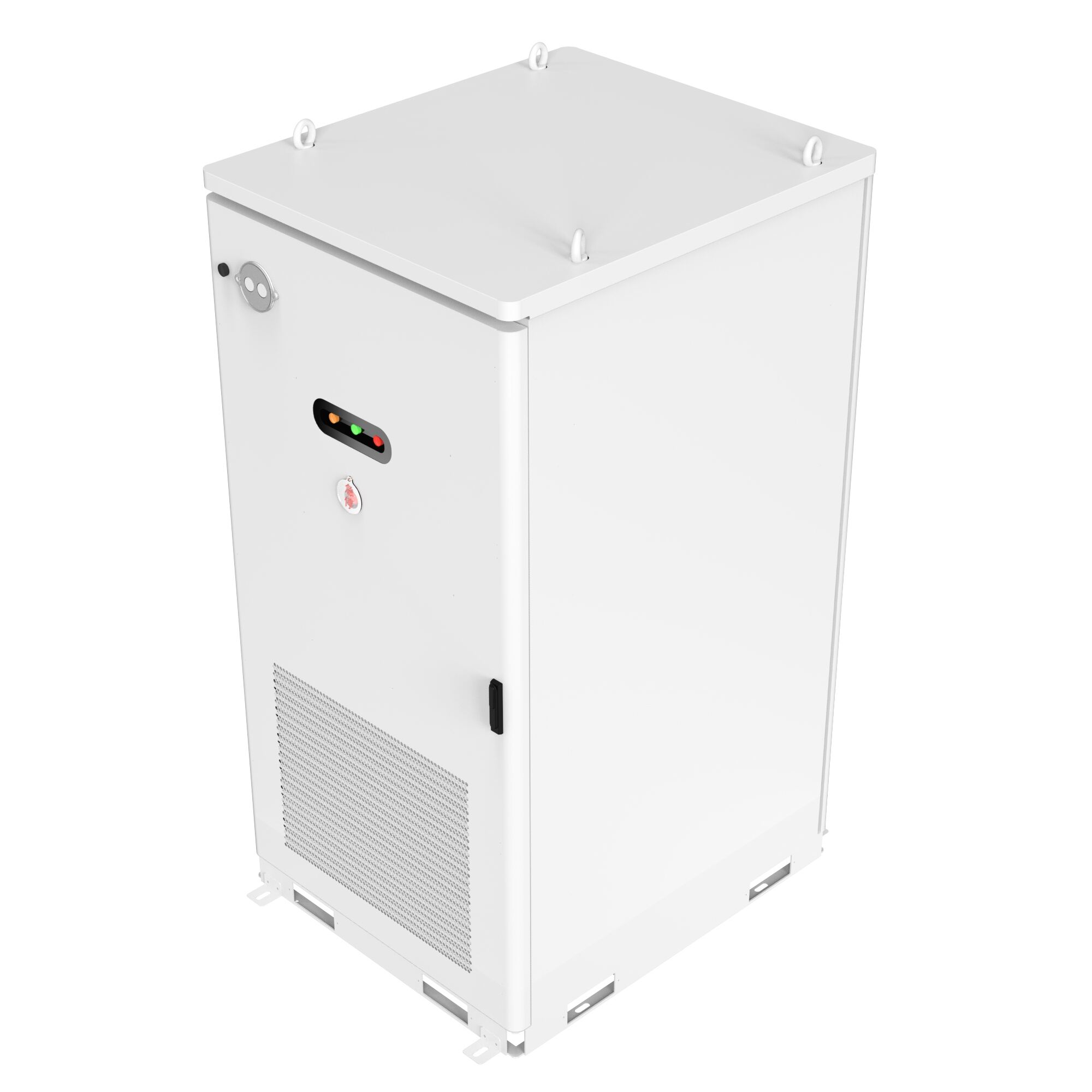

6. Armario exterior con clasificación de protección IP55, compatible hasta con nivel de resistencia a la corrosión C4.
Aplicación Características
Gestión de la demanda
Suministro de Energía de Emergencia
Reducción de picos y llenado de valles
Mercado eléctrico al contado
Ampliación dinámica de capacidad
Escenarios de Aplicación
Estación de almacenamiento de energía
Hospital
Hotel
Centro Comercial
Parque industrial
| Parámetro | TNES241-L1 | TNES261-L1 |
| Parámetros del lado DC | ||
| Energía del Sistema de Batería (kWh) | 241 | 261 |
| Tensión nominal en corriente continua (v) | 768 | 832 |
| Rango de voltaje de operación (V) | 600-876 | 650-949 |
| Corriente CC Nominal (A) | 157 | 157 |
| Corriente continua máxima (A) | 200 | 200 |
| Tasa Nominal de Carga y Descarga | 0,5% | |
| Modo de Equilibrado | Equilibrio Activo | |
| Configuración Individual del Paquete de Baterías | 1P48S | 1p52s |

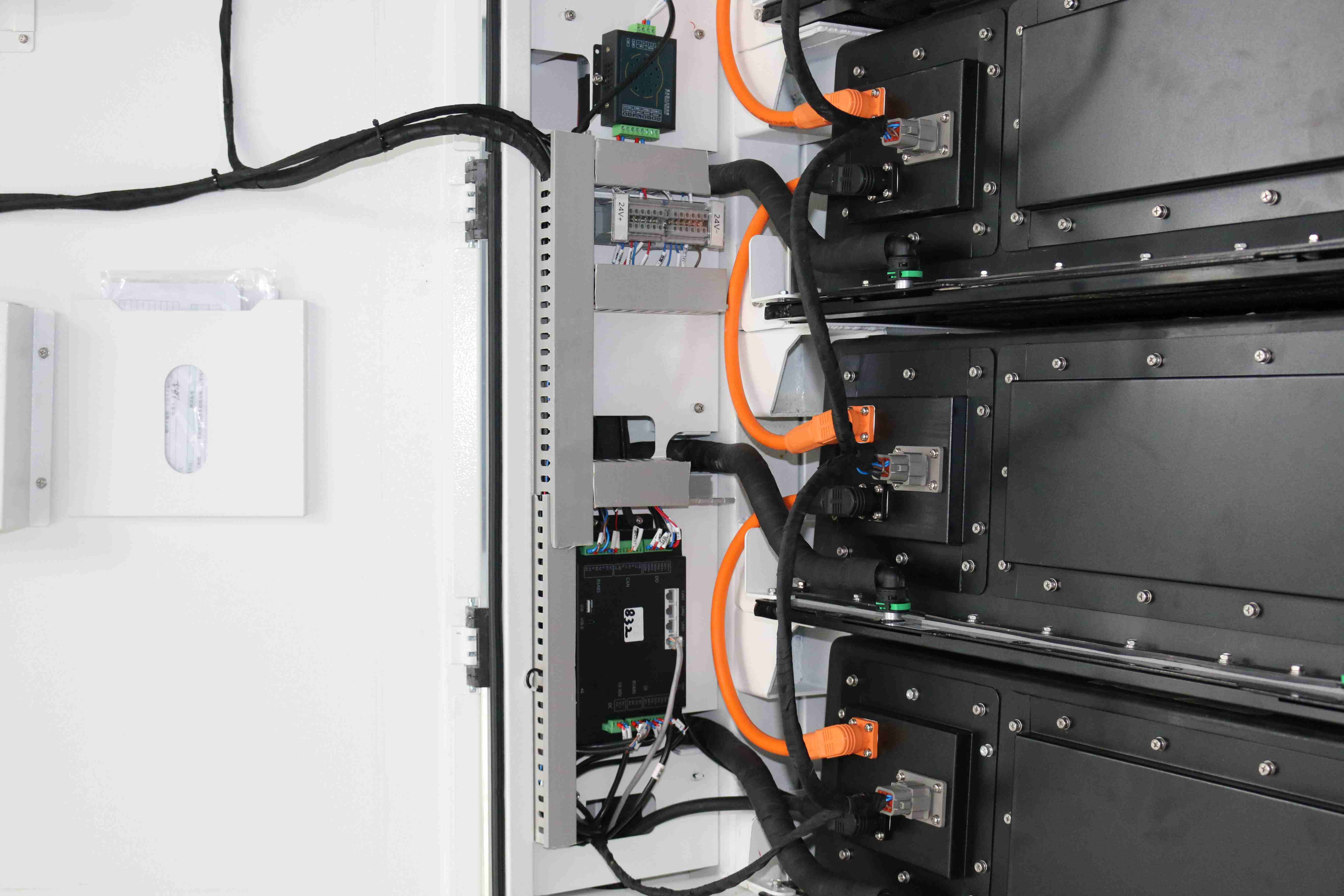

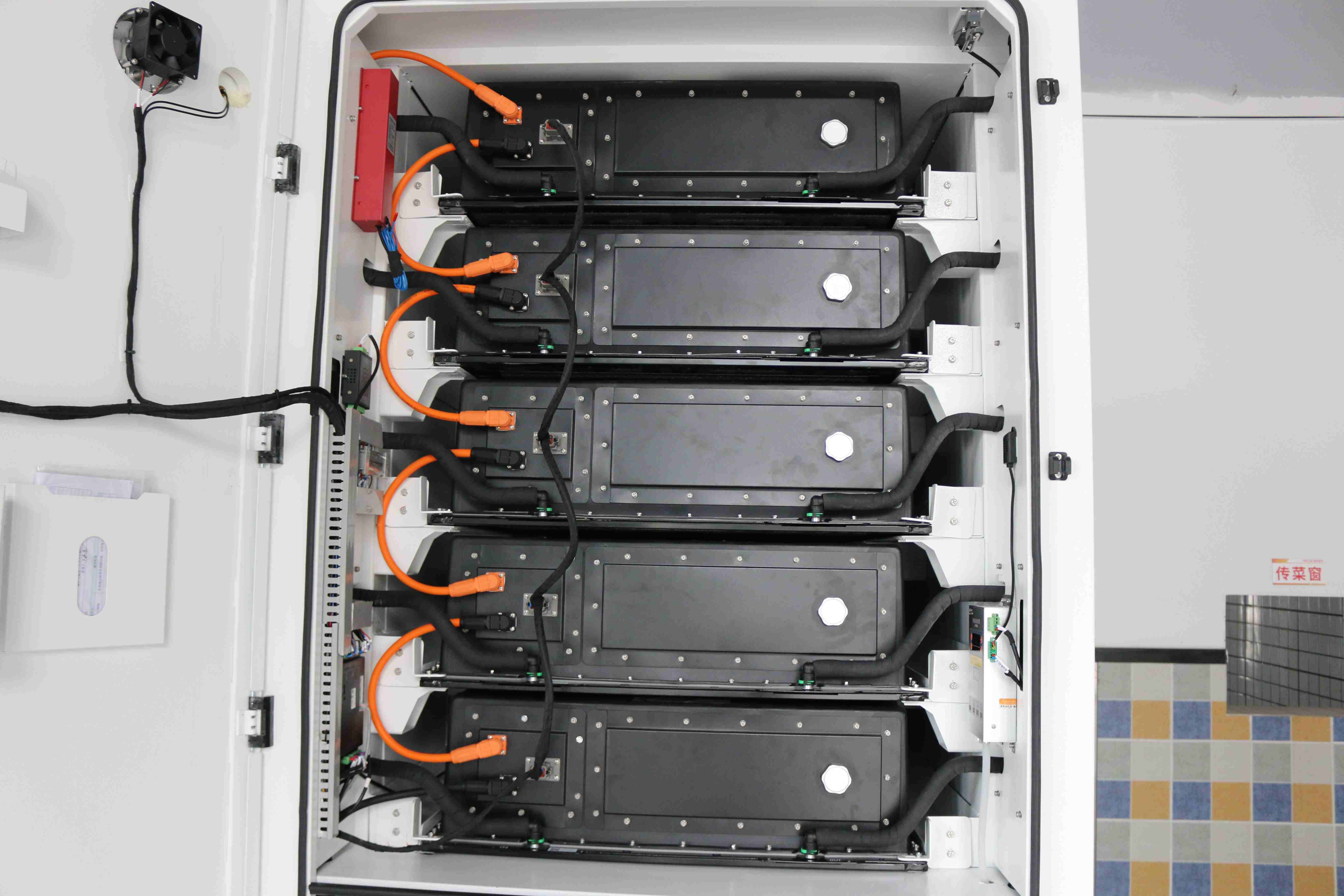

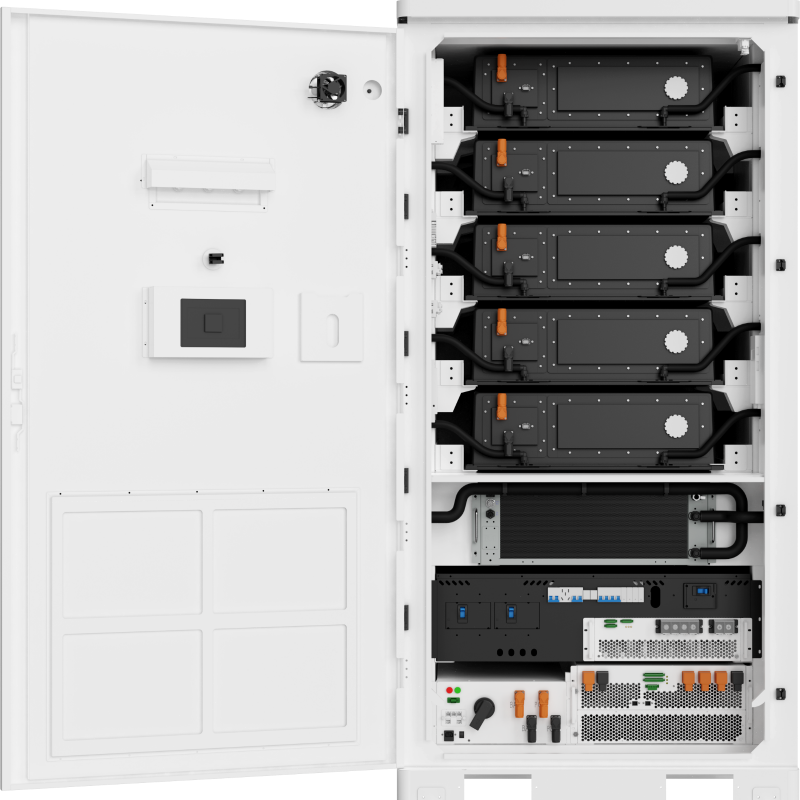

| Número de Módulos de Batería (PCS) | 5 | 5 |
| Tipo de célula | LFP 3,2 V 14 Ah | LFP 3,2 V 14 Ah |

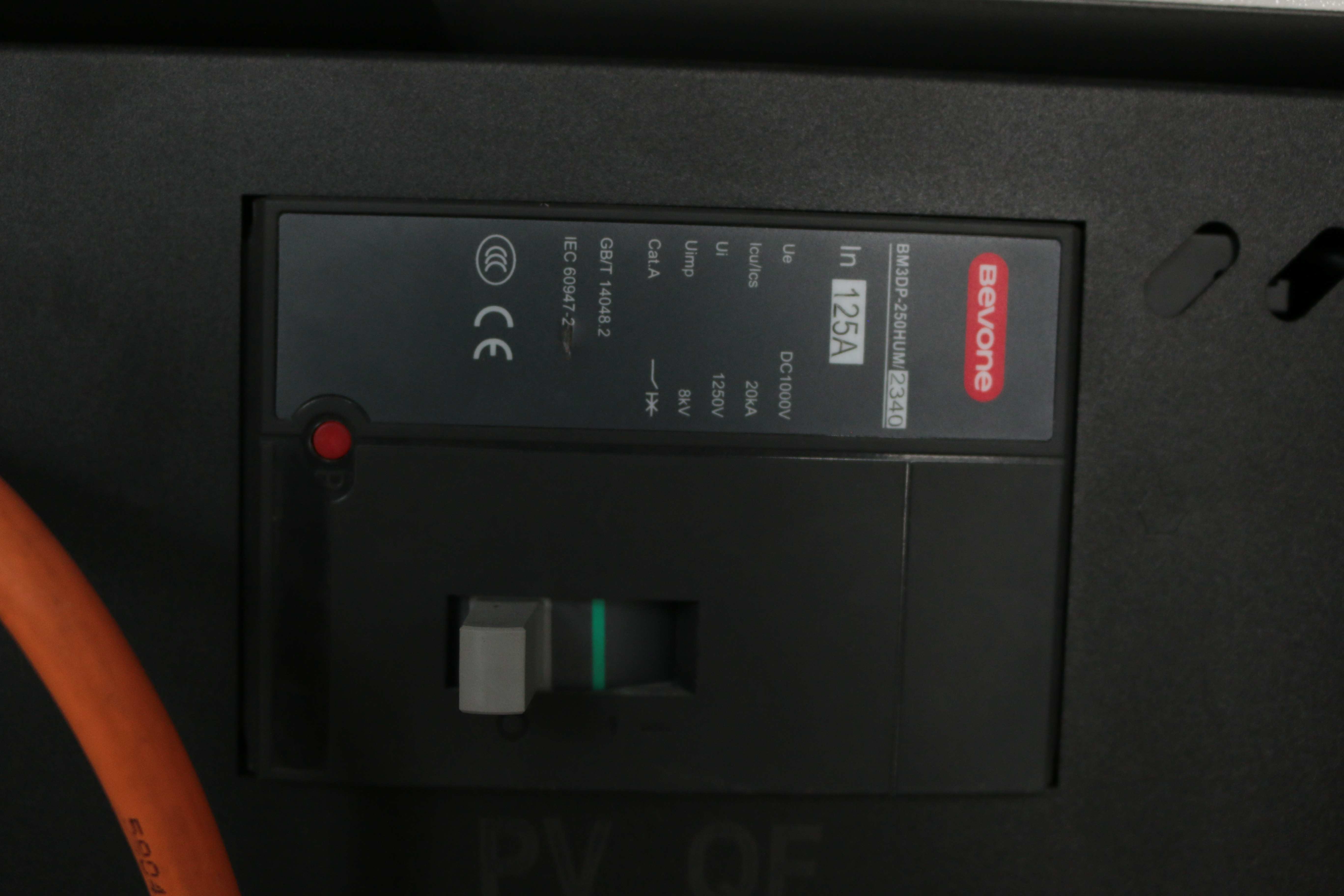

| Protección CC | Interruptor Automático + FUSIBLE + BMS + PACK) | Interruptor Automático + FUSIBLE + BMS + PACK) |
| Parámetros del lado CA (Conectado a la red/Fuera de la red) | ||
| Potencia AC nominal (kW) | 100 | 125 |
| Tensión nominal de CA (V) | AC400/380 | AC400/380 |
| Corriente AC nominal (A) | 151.5/144.9 | 190/180 |
| Corriente AC máxima (A) | 166.7/159.4 | 200/198 |
| Frecuencia nominal (Hz) | 50/60±12.5 | |
| Conexión de salida de CA | 3L-N-PE | |
| Factor de potencia | 0.99 | |

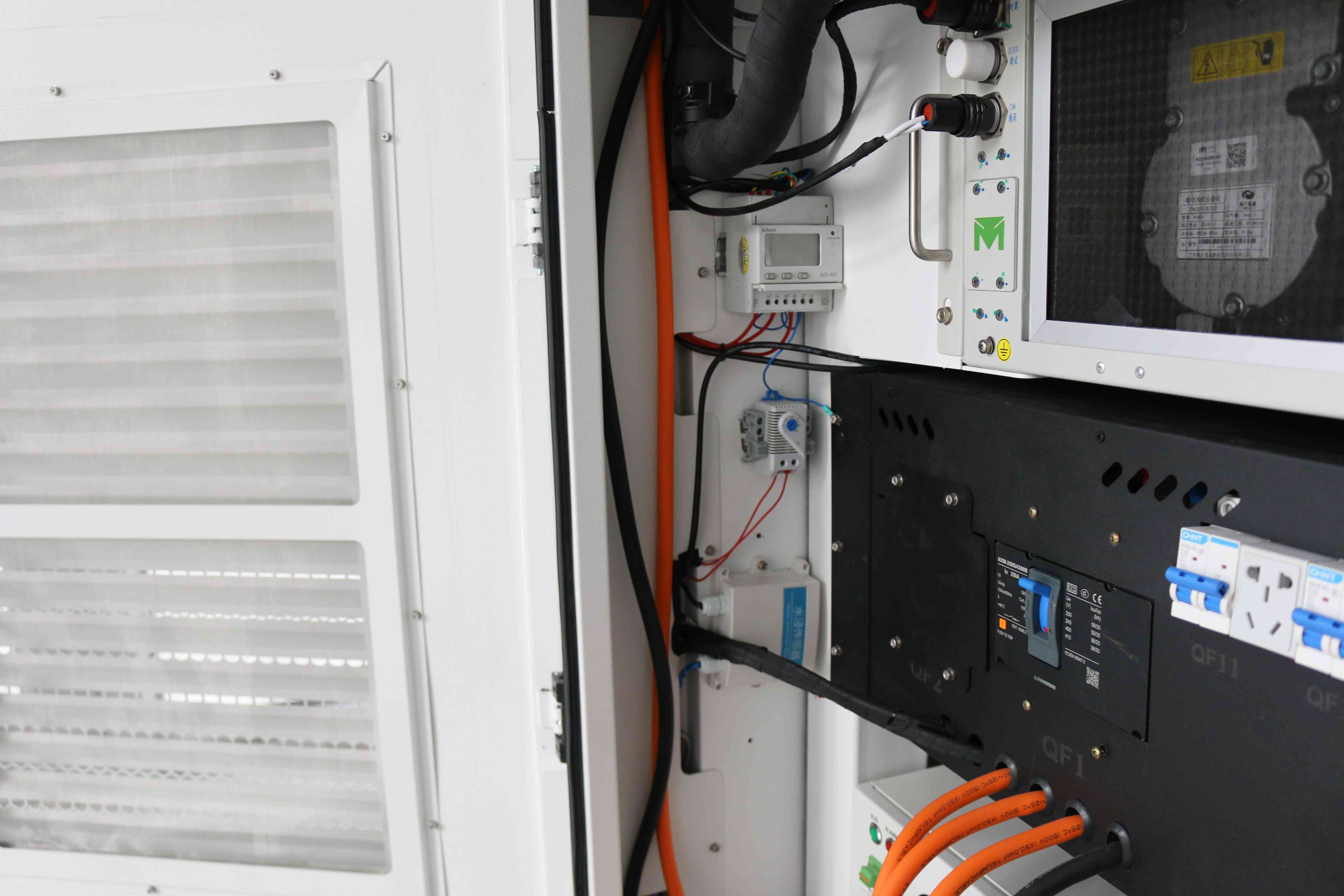

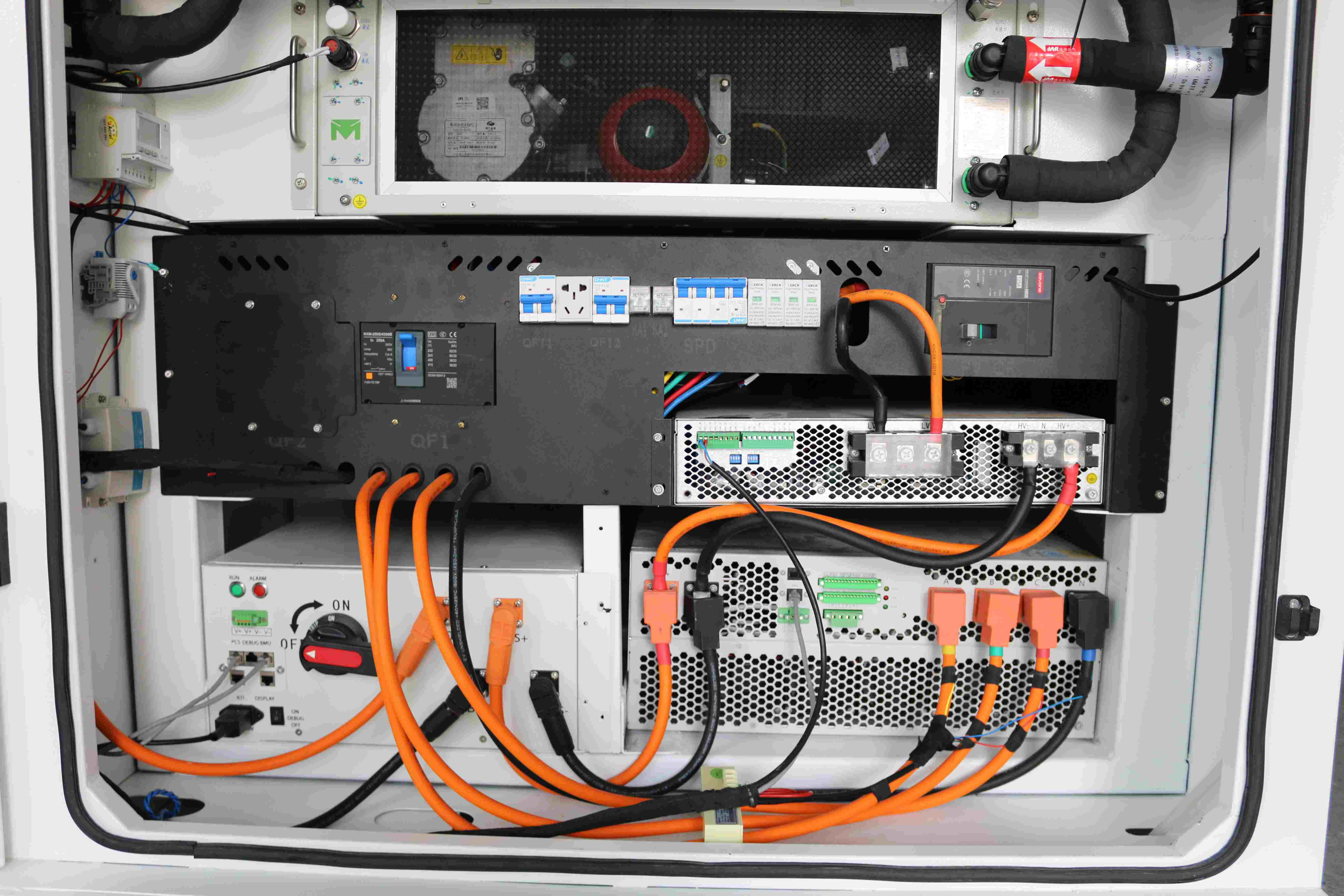

| Protección AC | Interruptor automático + Protector contra sobretensiones de CA | |
| Parámetros de entrada PV (100kW) | ||
| Potencia máxima disponible de entrada de PV (kW) | 50-200 | 50-200 |
| Voltaje de Entrada Nominal (V) | 600 | 600 |
| Rango de tensión de entrada (V) | 250-900 | 300-900 |
| Voltaje de Arranque (V) | 250 | |
| Corriente de entrada máxima (A) | 200 | |
| Número de canales MPPT/Canales de entrada máximos | 1/1 | |
| Parámetros de Protección | ||
| Clasificación de Protección | IP55 | |
| Clasificación de Resistencia a la Corrosión | C4 | |
| Nivel de ruido | <75dB | |
| Protección contra sobrecorriente/cortocircuito de CA | Características | |
| Protección contra sobretensión/baja tensión de CA | Características | |
| Protección contra sobrefrecuencia/baja frecuencia de CA | Características | |
| Protección contra sobrecorriente/cortocircuito de CC | Características | |
| Protección contra sobretensión/baja tensión de CC | Características | |
| Protección contra polaridad inversa de CC | Características | |
| Protección contra el exceso de temperatura | Características | |
| Parámetros generales | ||
| Dimensiones (LxAxH) (mm) | 1200(L) x 1490(An) x 2472(Al) | 1200(L) x 1490(An) x 2472(Al) |
| Peso (kg) | ≈2700 | ≈2700 |
| Eficiencia redonda del sistema | ≥88% | |

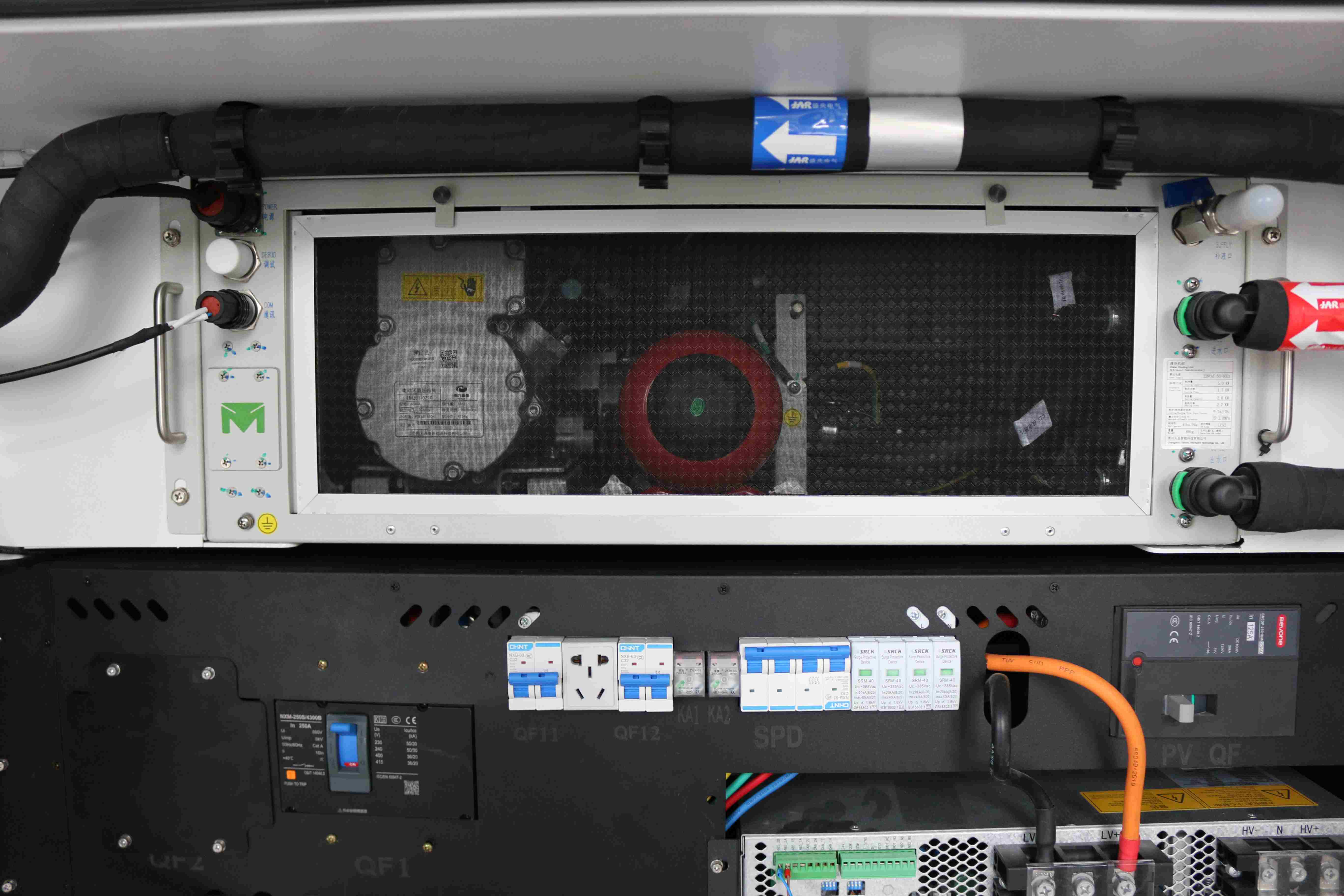

| Método de enfriamiento | Refrigeración Líquida | |

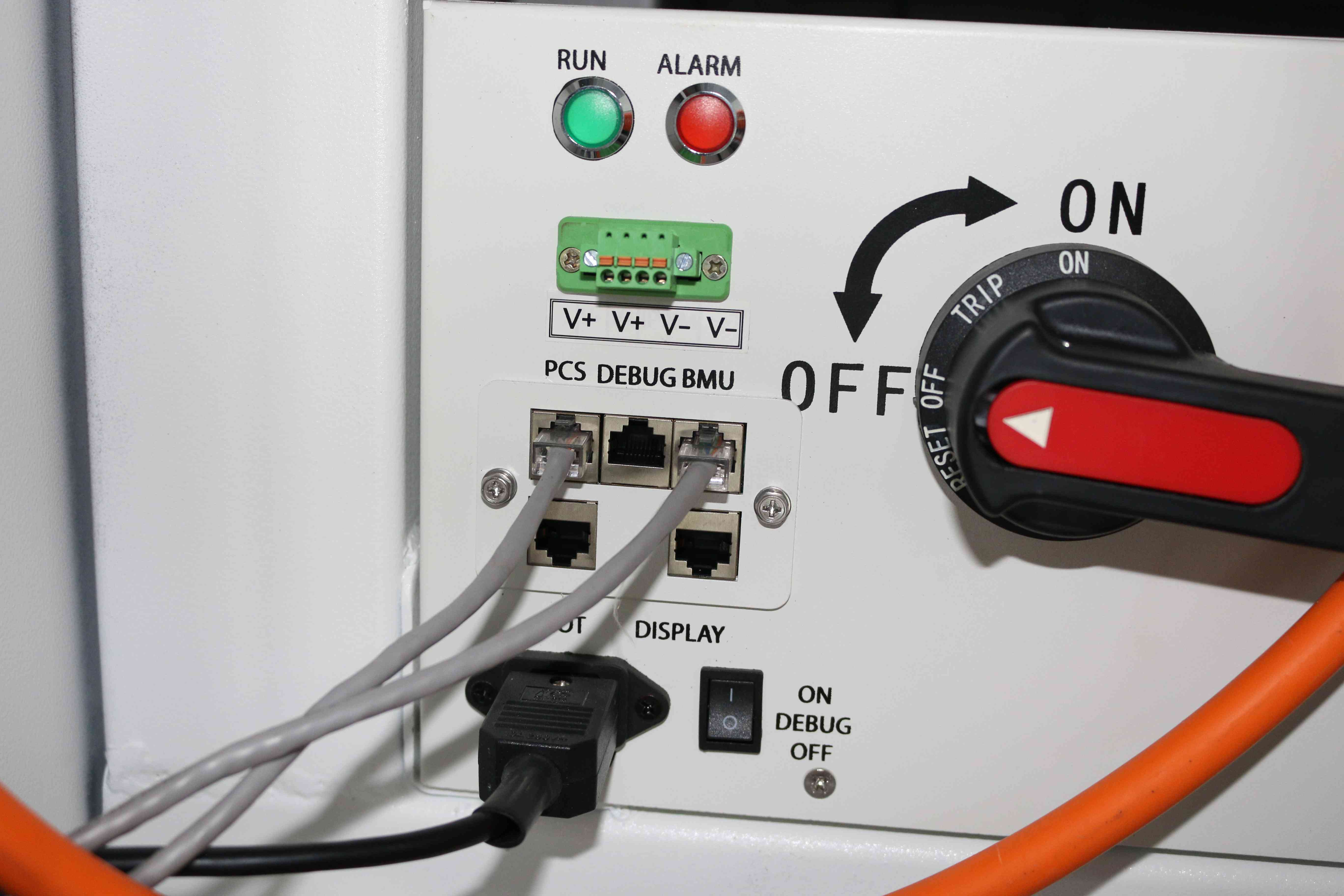

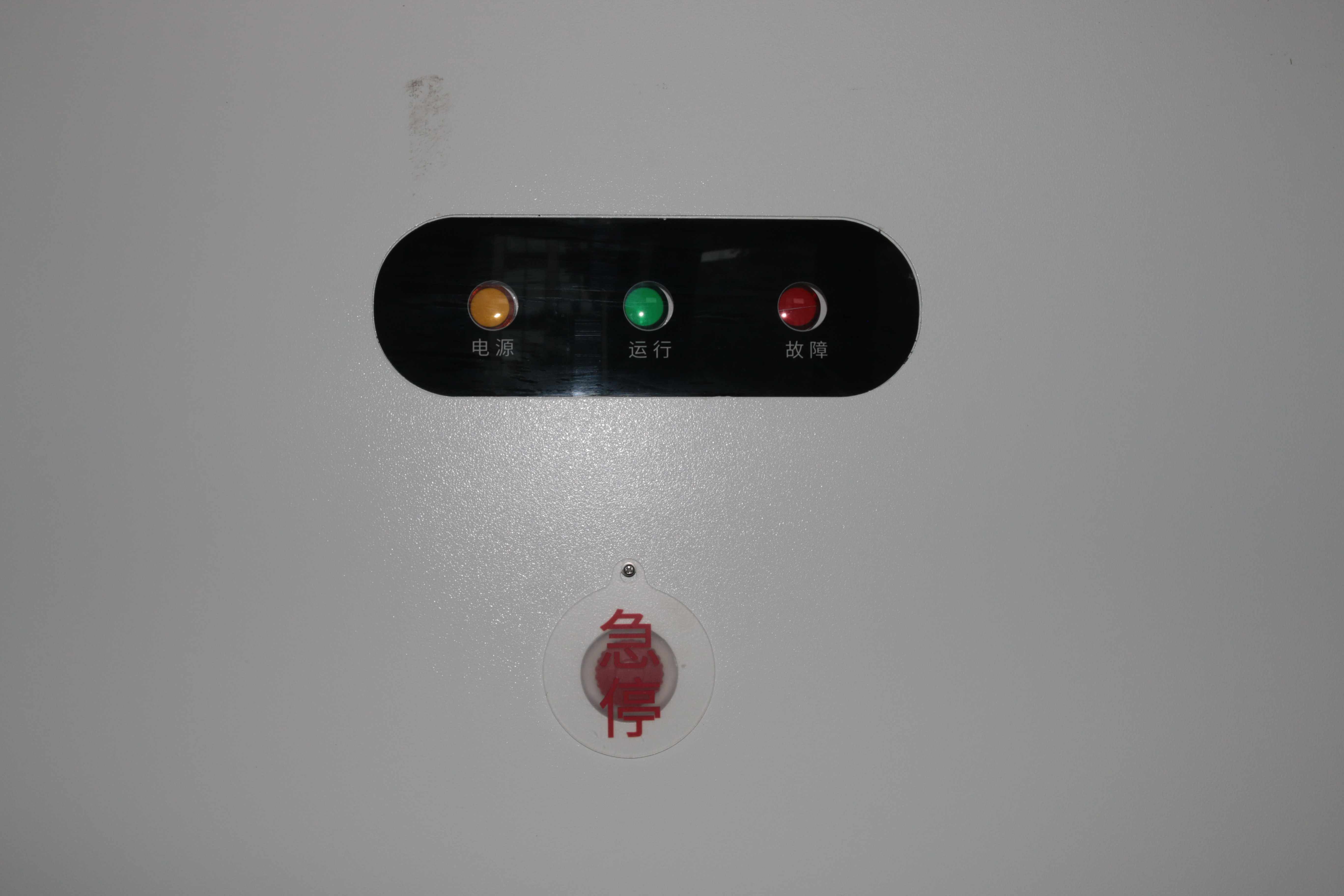

| Interacción hombre-máquina | LED/LCD + APP | |
| Interfaz de comunicación | WiFi/4G/LAN/RS485 | |
| Modo de Lucha contra Incendios | Fluorometano a nivel de MÓDULO + aerosol a nivel de cabina + supresión de incendios con agua (opcional) | |
| Entorno de trabajo | ||
| Temperatura Ambiente de Funcionamiento (°C) | -20-55 (a 45 se requiere reducción de potencia) | |
| Temperatura Ambiente de Almacenamiento (°C) | -90 | |
| Humedad Relativa Permitida (HR) | 5-95%, sin condensación | |
| Alturas (m) | 4000(-2000 funcionamiento reducido) | |
