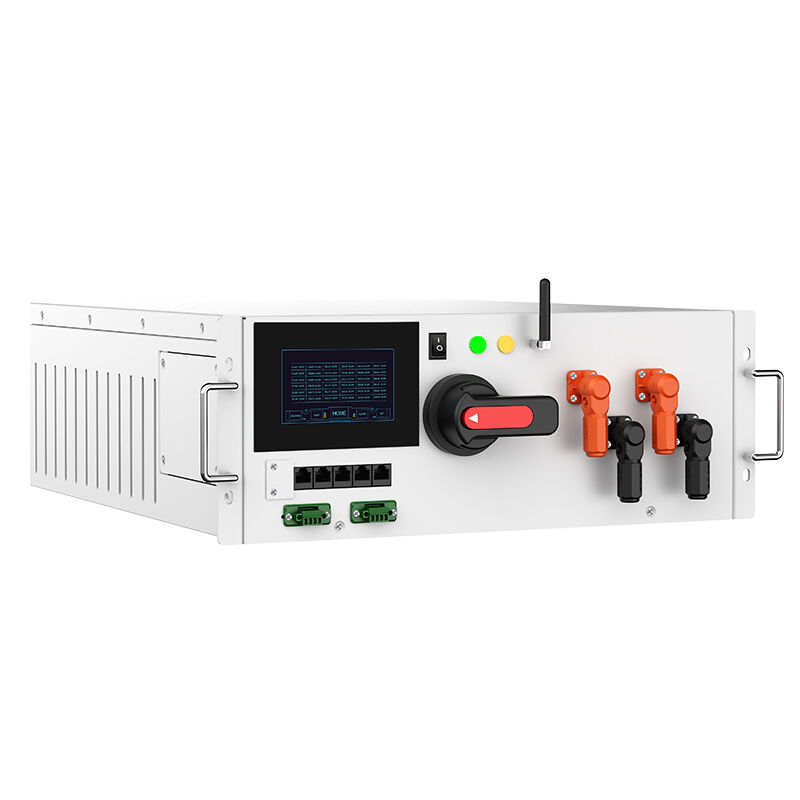

JK HV Master BMS 100A
- Gambaran Keseluruhan
- Produk Berkaitan
Produk Ciri-ciri Utama
1. Produk Nama: BMS BCU BCMU Aktif Seimbang Voltan Tinggi 100A 80–1000V untuk Penyimpanan LiFePo4 dengan WiFi, Stok Eropah Cepat.
2. BMS Imbangan Aktif: Pelaksanaan pintar pemindahan tenaga yang cekap dalam sel bateri untuk sistem penyimpanan tenaga.
3. Paparan LCD 4.3 Inci: Memberikan kelihatan jelas untuk memantau status sistem.
4. Pengendalian Arus DC 100A: Menyokong aplikasi berkuasa tinggi dalam penyimpanan tenaga.
5. BCU Voltan Tinggi 80–1000V: Sesuai untuk produk penyimpanan tenaga voltan tinggi.
6. Pemasangan: Bekalan Kuasa AC-DC, Bekalan Kuasa DC-DC, Relai Pengecasan, Relai Pelepasan, Relai Pra-cas, Suis Voltan Tinggi, Shunt, Fius, Terminal positif dan negatif, Kotak CANBUS.
Permohonan Ciri-ciri
Pengawal Utama Voltan Tinggi
Sumber kuasa kecemasan
Rumah Penyimpanan tenaga bateri
Penyimpanan tenaga bateri industri
Komersial Penyimpanan tenaga bateri
Pasaran Elektrik Spot
Permohonan Senario
Stesen kuasa penyimpanan tenaga
Hospital
Hotel
Pusat Komersial
Taman Perindustrian
| Model | Kotak Kawalan Voltan Tinggi 100A | ||||
| Tenaga maksimum (A) | 100 | ||||
| Julat Volt Operasi (V) | 80-1000 | ||||
| Tenaga maksimum (A) | 482*550*175 | ||||
| Berat (KG) | 18.1 | ||||
| Kaedah pemasangan | Penyusunan menegak | ||||
| Jenis penyejukan | Penyejukan Udara Pintar / Penyejukan Kipas yang Boleh Dikawal | ||||
| Suhu operasi | -25℃～85℃ | ||||
| Kelembapan persekitaran | 0-90% | ||||
| Ketinggian | 2000m | ||||
| Sijil Pengesahan | GB34131-2017 | ||||
| Bms keseimbangan aktif | Unit Pengurusan Kawalan Utama (BCU) | ||||
| Voltan Pensampelan Maksimum / Ketepatan Pensampelan (V) | 1000 / ±0.5%FS | ||||
| Arus Pensampelan Maksimum / Ketepatan Pensampelan (A) | 100A / ±0.5%FS | ||||
| Rintangan Penebatan/Ketepatan Pensampelan (MΩ) | 10/15% | ||||
| Bilangan Saluran Sisi Tinggi/Kesinambungan/Output Maksimum | 6/1A/3A@300ms | ||||
| Bilangan Saluran Sisi Rendah/Kesinambungan/Output Maksimum | 2/1A/3A@300ms | ||||
| Bilangan Saluran Nod Kering | 4/0.5A/1A@32V | ||||
| Komunikasi CAN/Kadar Baud | 2/250k,500k | ||||
| Komunikasi RS485/Kadar Baud | 2/9600,115200 | ||||
| Antara Muka Komunikasi | CAN/RS485/Rantai Berjuntai/WIFI | ||||
| Model Pemantauan | GPRS/WIFI/4G | ||||

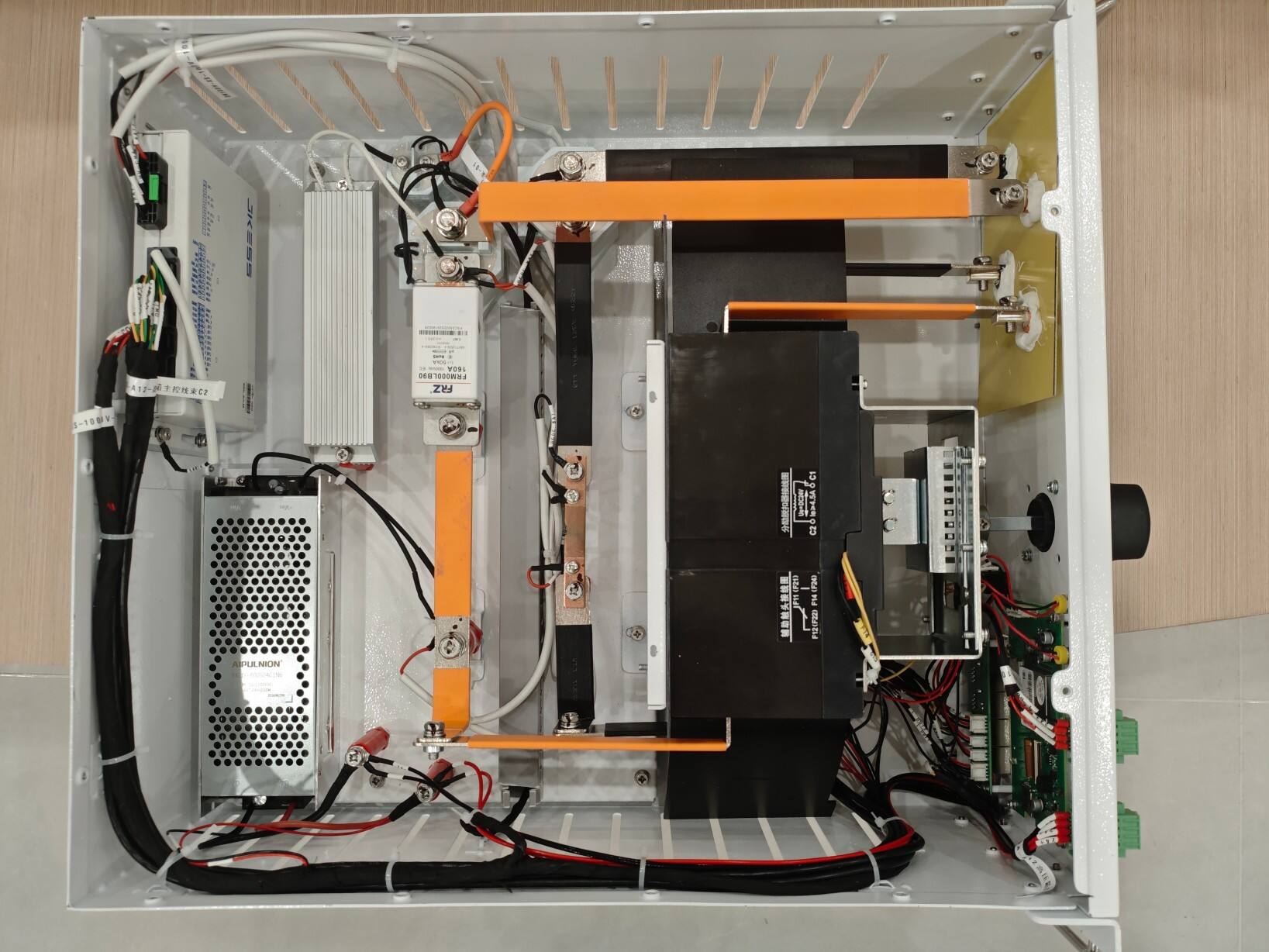

| No. | Nama Parets | Parameter | Kuantiti | Penerangan fungsi | Komen |
| 1 | Pemutus Litar Kotak Terbentuk (MCCB) | 100A | 1 | Peralihan manual litar kelompok bateri | Piawaian |
| 2 | Kontraktor DC | 150A | 1 | Peralihan automatik litar positif kelompok bateri | Piawaian |
| 3 | Kontraktor DC | 150A | 1 | Peralihan automatik litar negatif kelompok bateri | Piawaian |
| 4 | Kontraktor Pra-Cas | 30A | 1 | Peralihan automatik untuk litar pra-cas dan arus edar | Piawaian |
| 5 | Perintang Pra-Cas | 50 Ω | 1 | Pembatasan arus untuk litar pra-cas dan litar arus berkitar | Piawaian |
| 6 | Rintangan shunt | 100A / ±0.2% | 1 | Pengukuran arus | Piawaian |
| 7 | Fuse | 160A | 1 | Perlindungan terhadap arus lebih untuk litar utama | Piawaian |
| 8 | Unit Kawalan | Bcu | 1 | Unit kawalan dan pengurusan kelompok bateri | Piawaian |
| 9 | Penyambung Kuasa | 0–120A | 4 | Input/output voltan tinggi | Piawaian |
| 10 | Lampu petunjuk | Led Hijau | 1 | Petunjuk status operasi | Piawaian |
| 11 | Lampu petunjuk | LED jingga | 1 | Petunjuk status kegagalan | Piawaian |
| 12 | Soket Kuasa | 4-pin | 1 | input/output 24V | Piawaian |
| 13 | Soket Komunikasi | 4-pin | 1 | Komunikasi utama-anak | Piawaian |
| 14 | Soket Komunikasi | Port Ethernet | 5 | Pelbagai antara muka komunikasi dan penyahpepijatan | Piawaian |
| 15 | Soket Kuasa (IEC C13) | 220VAC, 10A | 1 | Input kuasa AC | Piawaian |
| 16 | Bekalan Kuasa AC Beralih | 24V 150W | 1 | Pasukan AC | Pilihan |
| 17 | Bekalan Kuasa AC Beralih | 24V 350W | 1 | Pasukan AC | Pilihan |
| 18 | Bekalan Kuasa DC Beralih | 24V 120W | 1 | Bekalan kuasa dc | Pilihan |
| 19 | Bekalan Kuasa DC Beralih | 24V 200W | 1 | Bekalan kuasa dc | Pilihan |
| 20 | Skrin Paparan | 4.3-inci | 1 | Paparan parameter | Pilihan |
