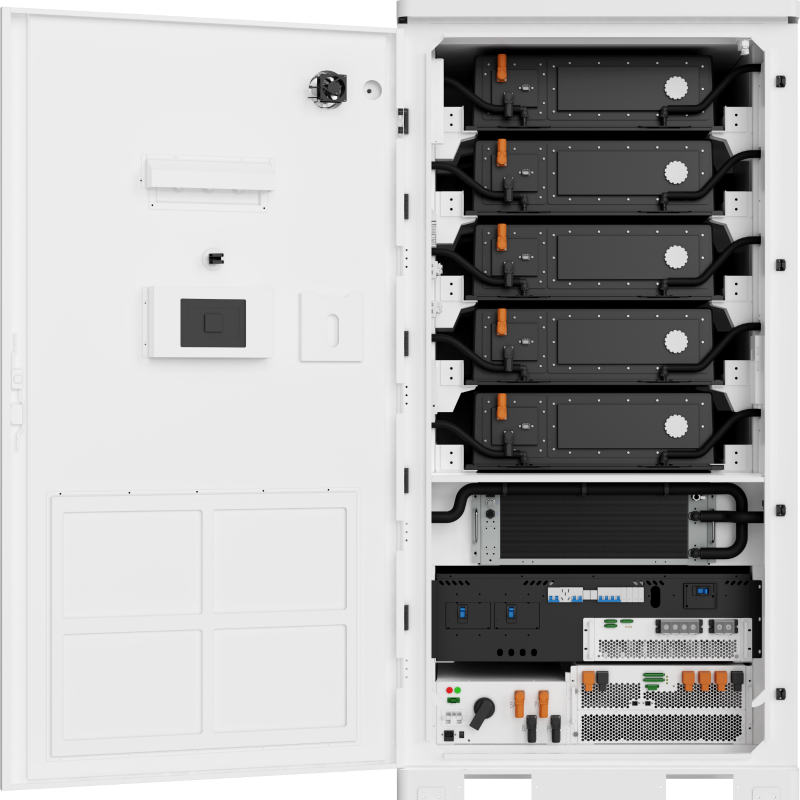

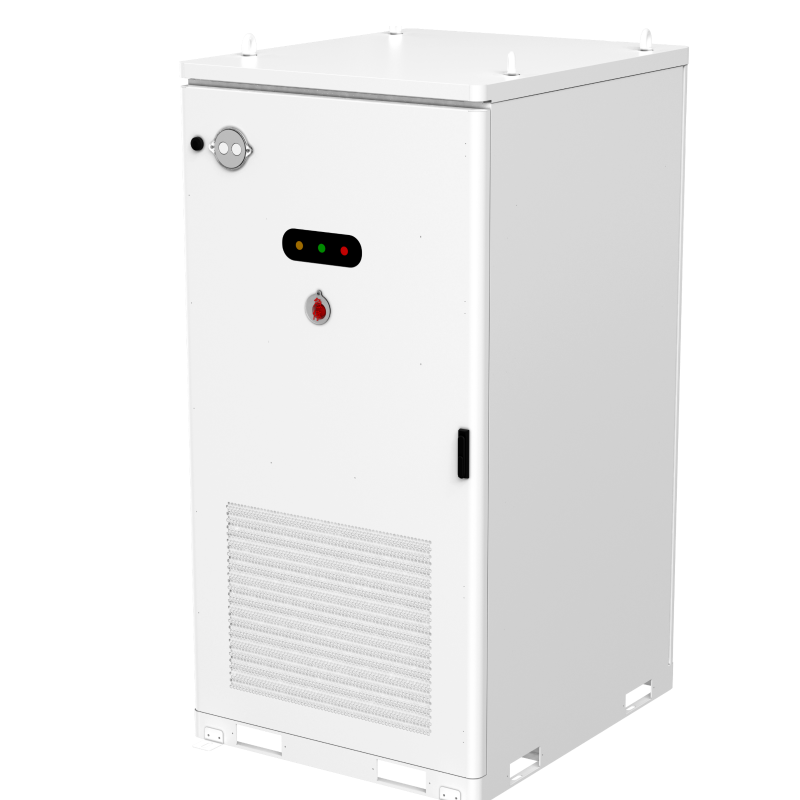

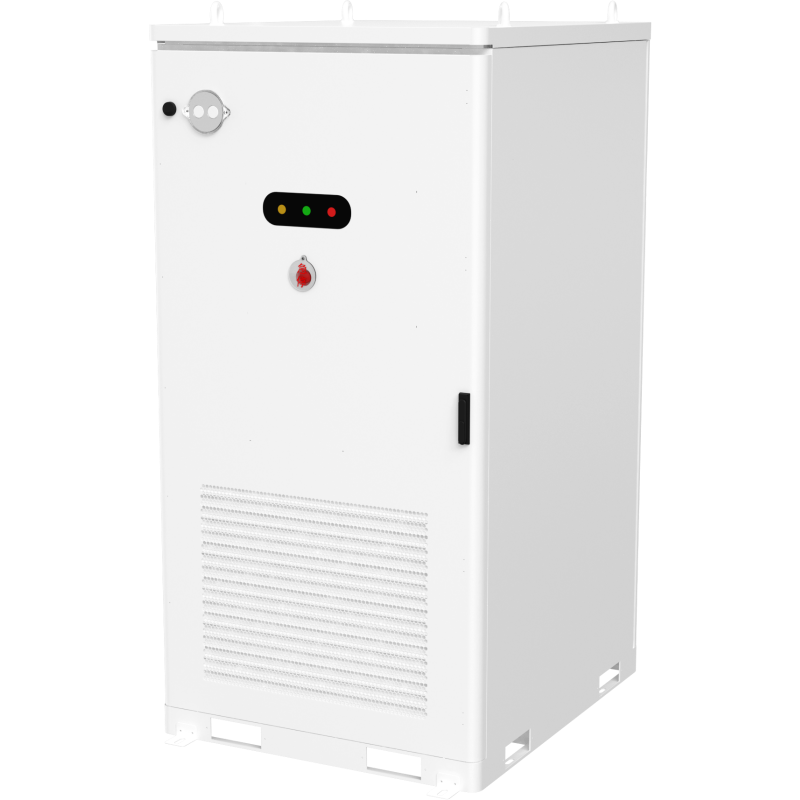

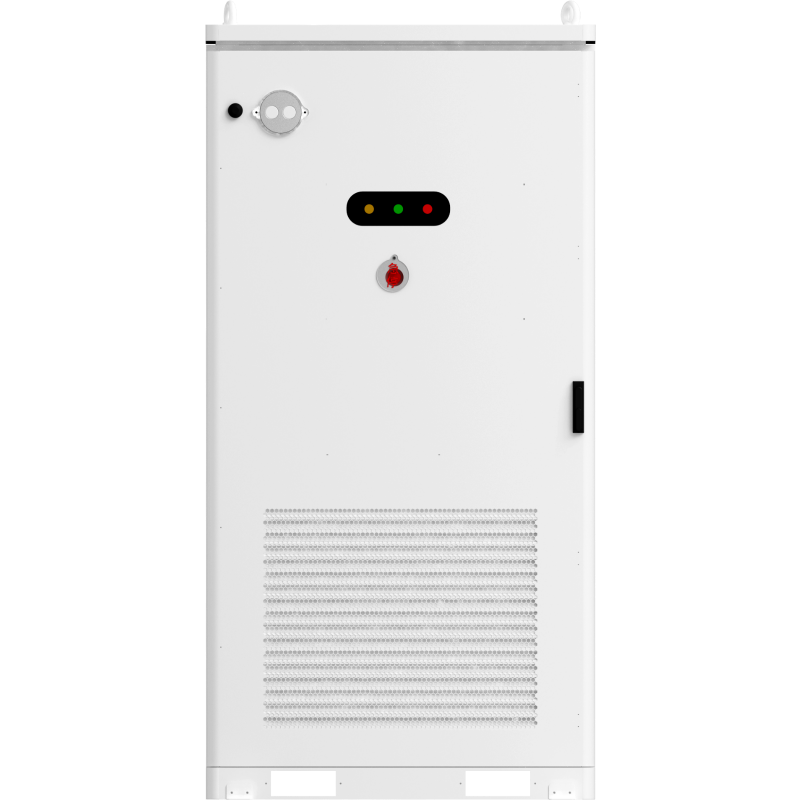

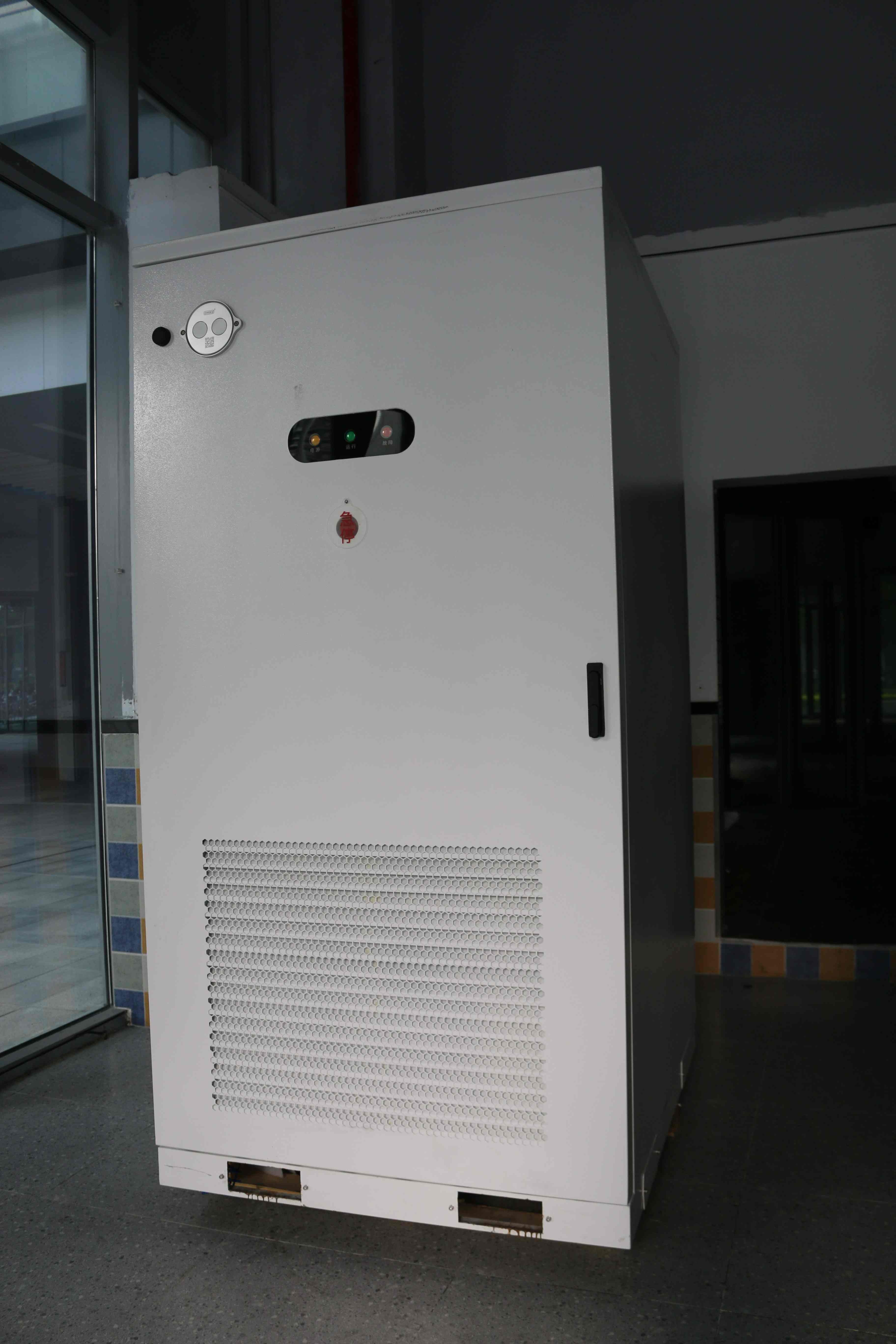

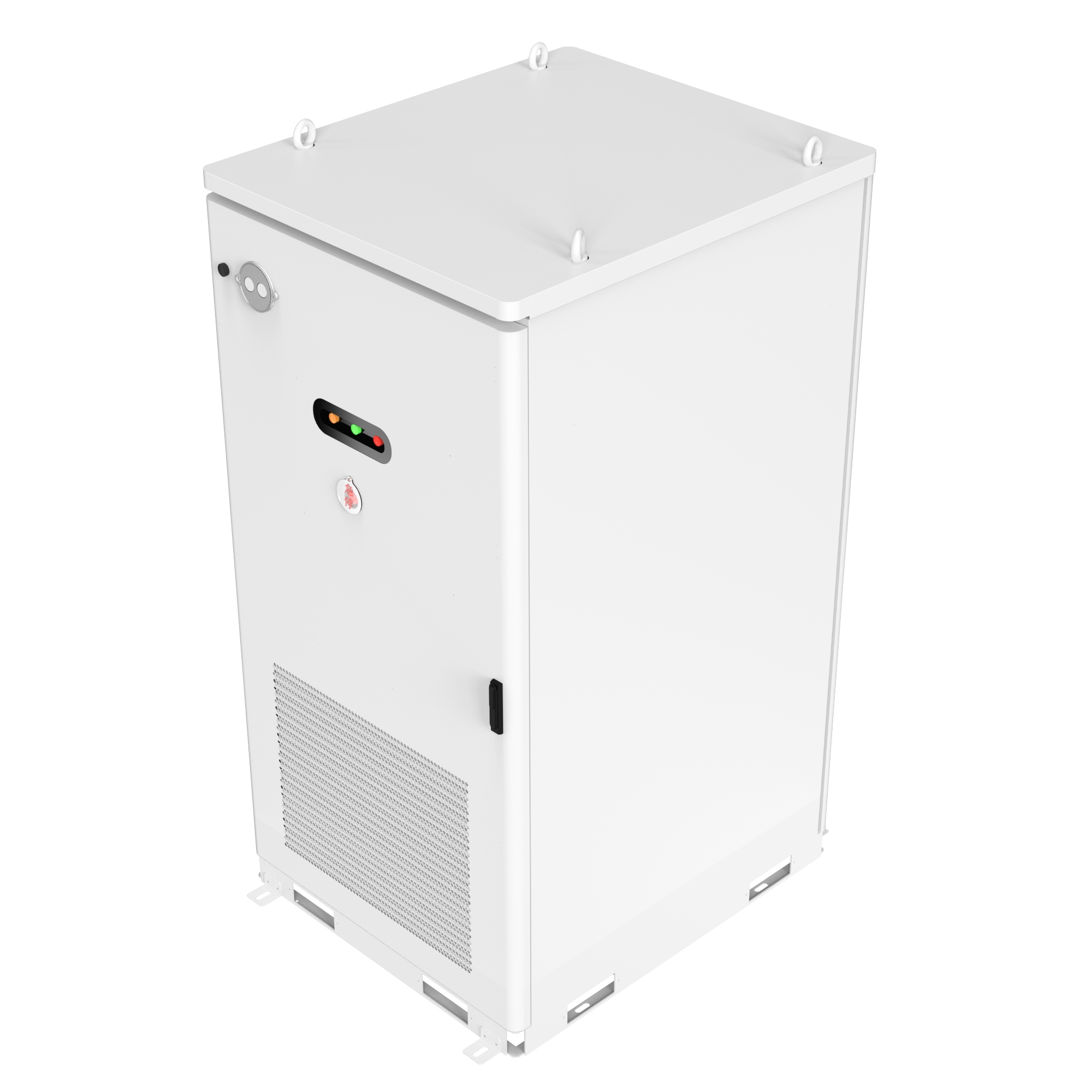

Væskekøling 261kWh
- Oversigt
- Relaterede produkter
Produkt Højdepunkter
1. Batterisystem og BMS-system udviklet internt med aktiv afbalanceringsfunktion, der markant forbedrer energieffektiviteten og forlænger batteriets levetid.
2. Udstyret med aerosol-baseret ildslukningssystem og detektion af brændbare gasser, med eksplosions- og trykafvisningssystem samt valgfri understøttelse af vandbaseret ildslukning.
3. Det er ikke muligt. Udstyret med et aerosolbrandslukningssystem og brændbare gasdetektionsanordninger, med eksplosionssikre ventilationssystemer og valgfri vandbaseret brandslukning.
4. Certificeret til MSD5, UN38.3, klassificering af farlige egenskaber samt DGM-certificering for sø/land-transport; i stand til at opfylde krav til CE- og UL-certificering.

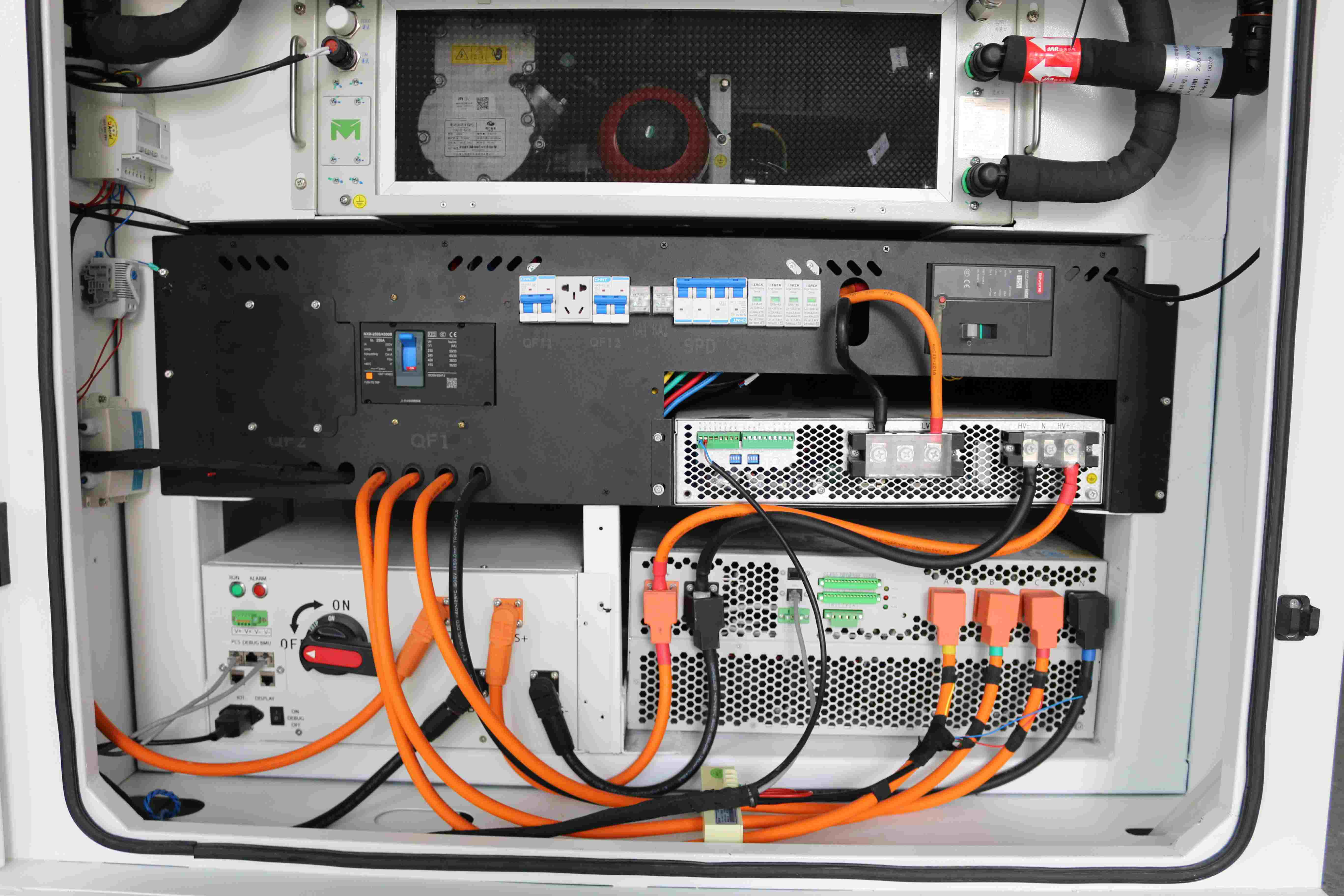

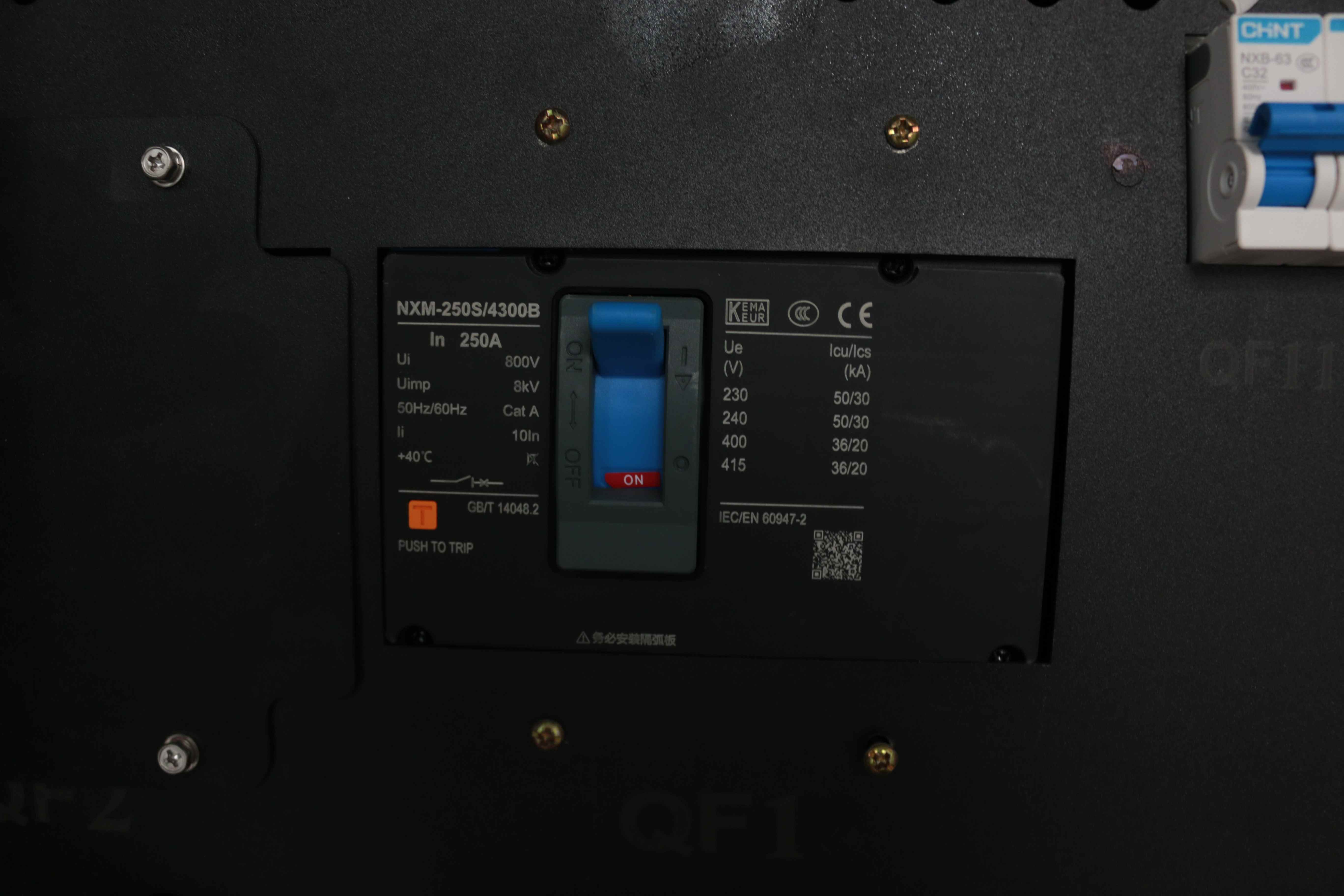

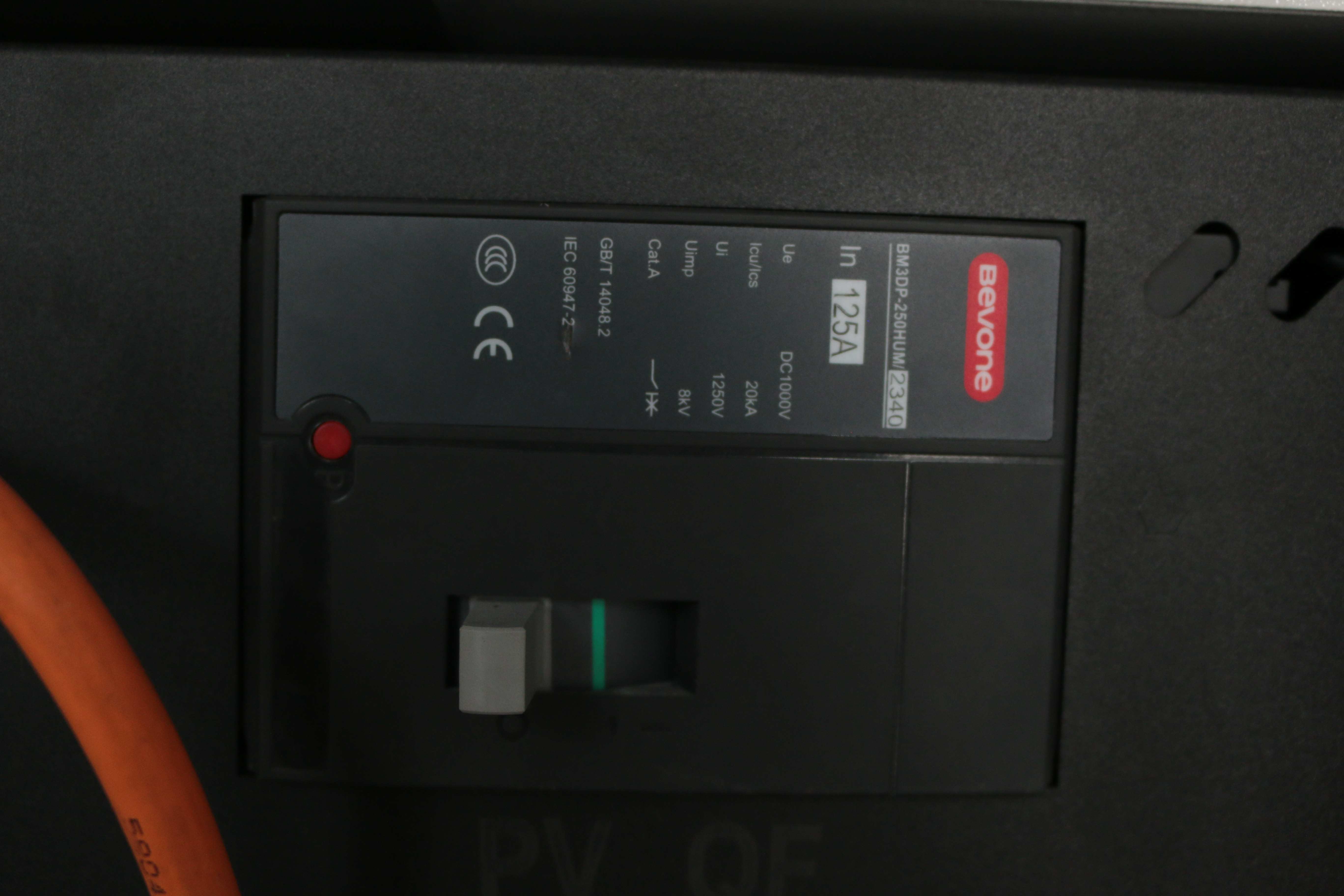

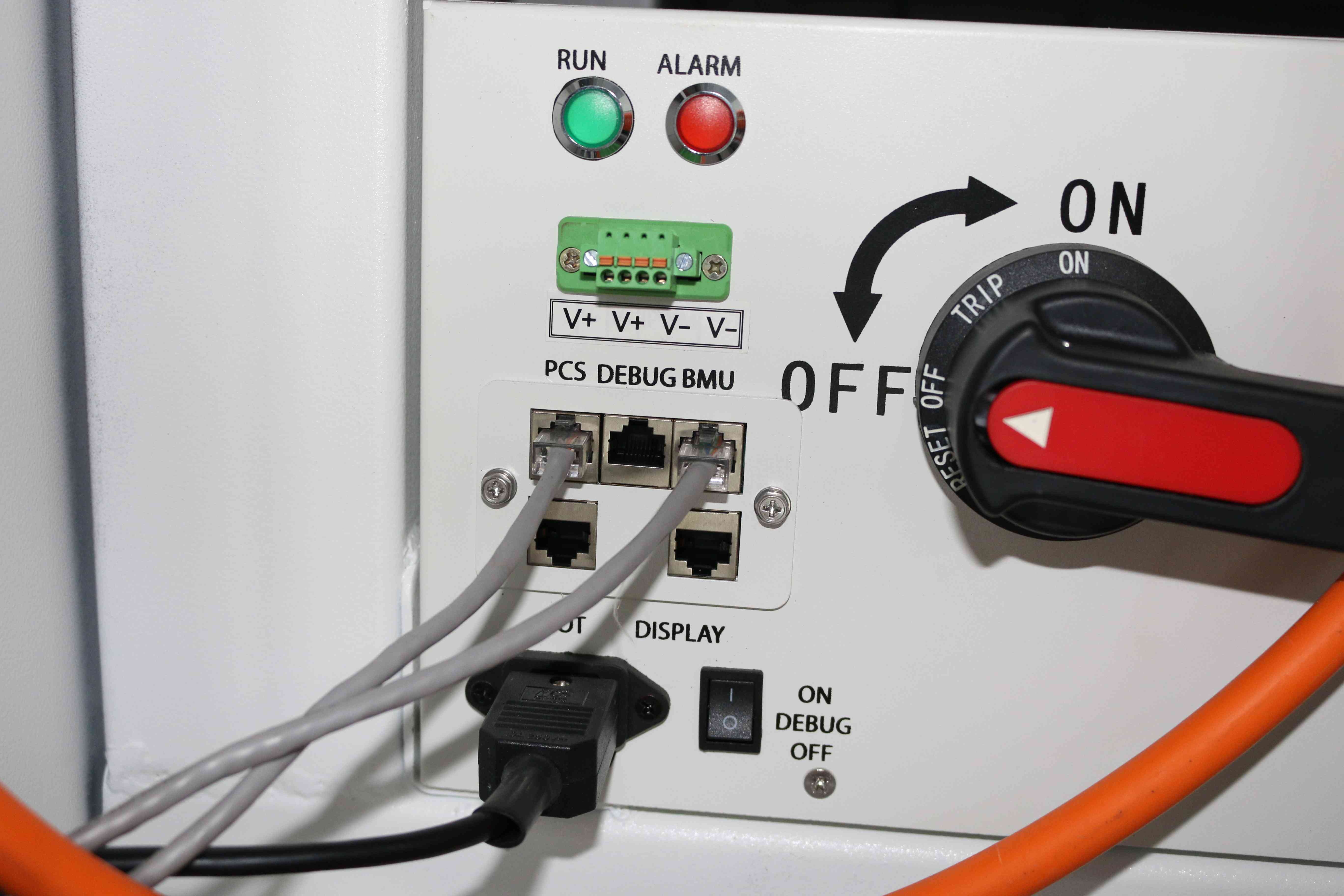

5. Dobbelt sikring + DC-hovedafbryder med flere passive beskyttelsesfunktioner i højspændingsindkapsling.
6. Udetablet med IP55-beskyttelsesgrad og understøtter op til C4 korrosionsbestandighedsniveau.
Anvendelse Funktioner
Efterspørgselsstyring
Nødstrømforsyning
Spidslastreduktion og dalfyldning
Elspotmarked
Dynamisk Kapacitetsudvidelse
Anvendelsesscenarier
Energilagringskraftværk
Hospital
Hotel
Handelscenter
Industripark
| Parameter | TNES241-L1 | TNES261-L1 |
| DC-side parametre | ||
| Batterisystem Energimængde (kWh) | 241 | 261 |
| Mærke DC Spænding (V) | 768 | 832 |
| Driftsspændingsområde (v) | 600-876 | 650-949 |
| Mærke DC Strøm (A) | 157 | 157 |
| Maksimal jævnstrømsstrøm (A) | 200 | 200 |
| Mærket opladnings- og afladningshastighed | 0,5 c | |
| Balanceringsmetode | Aktiv Balance | |
| Enkelt Batteripakkeopsætning | 1p48s | 1p52'er |

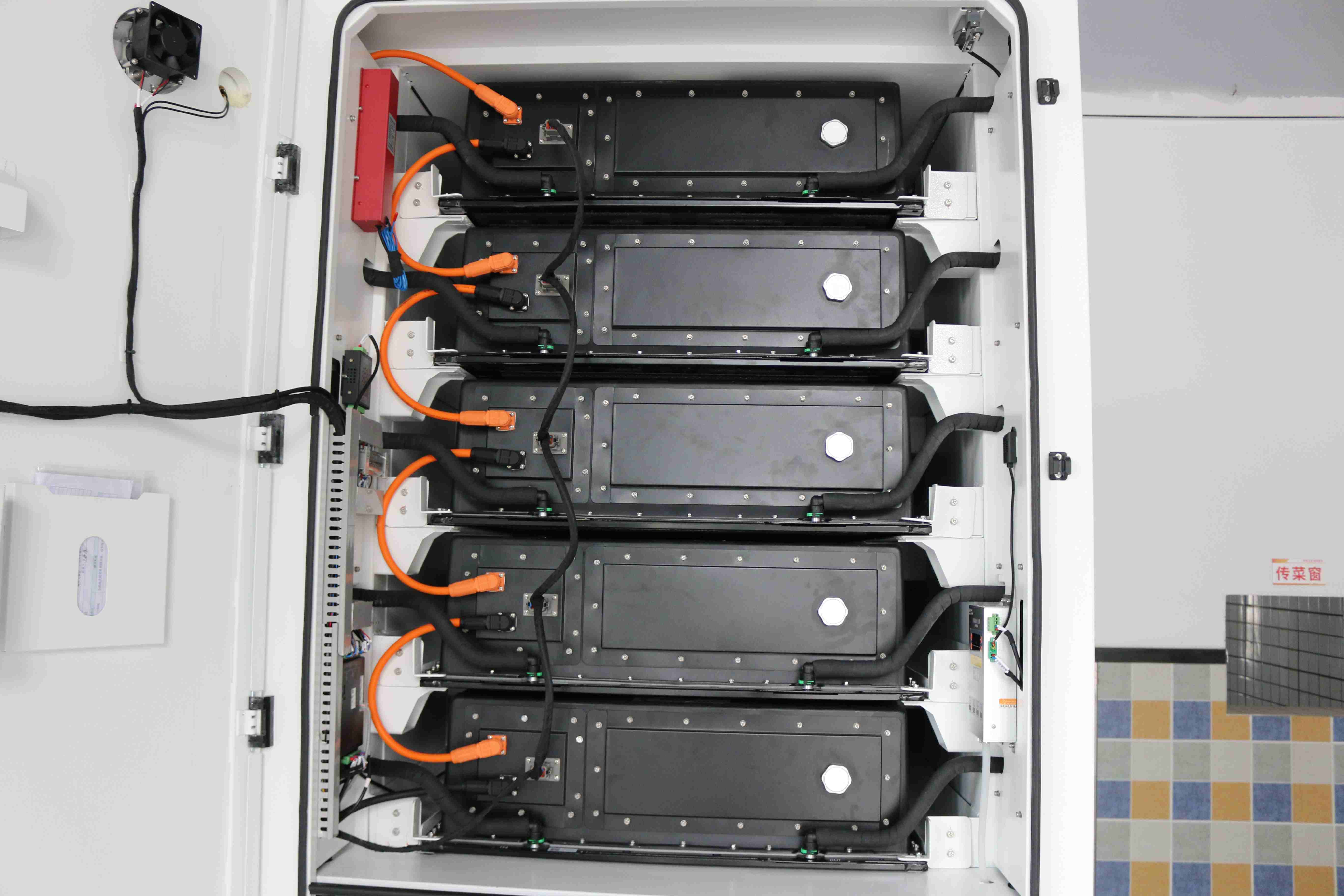

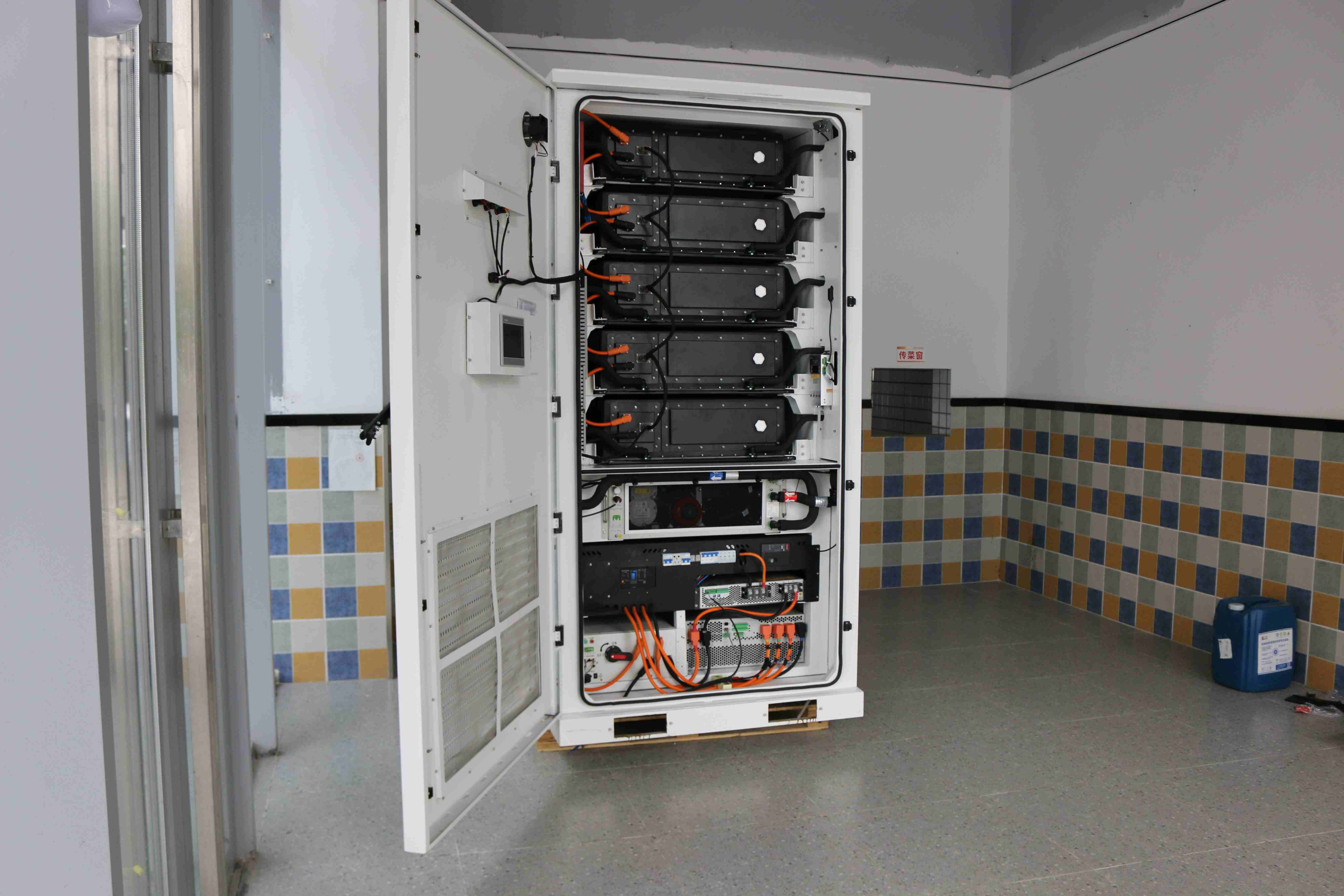

| Antal Batterimoduler (stk) | 5 | 5 |
| Celletype | LFP 3,2 V 14 Ah | LFP 3,2 V 14 Ah |
| DC-beskyttelse | Kredsløbsafbryder + Sikring + BMS + Pakke | Kredsløbsafbryder + Sikring + BMS + Pakke |
| AC-sidens parametre (nettilsluttet/frakoblet) | ||
| Anslået AC-effekt (kW) | 100 | 125 |
| Mærkning AC-spænding (V) | AC400/380 | AC400/380 |
| Anslået AC-strøm (A) | 151.5/144.9 | 190/180 |
| Maksimal AC-strøm (A) | 166.7/159.4 | 200/198 |
| Nominel frekvens (hz) | 50/60±12.5 | |
| AC-udgangsforbindelse | 3L-N-PE | |
| Effektivfaktor | 0.99 | |
| AC-beskyttelse | Kredsløbsafbryder + AC-overstrømsbeskyttelse | |
| PV-indgangsparametre (100 kW) | ||
| Maksimal tilgængelig PV-indgangseffekt (kW) | 50-200 | 50-200 |
| Anslutningsvoltage (V) | 600 | 600 |
| Indgangsspændingsområde (V) | 250-900 | 300-900 |
| Opstartsspænding (V) | 250 | |
| Maksimal indgangsstrøm (A) | 200 | |
| Antal MPPT-kanaler/maksimale indgangskanaler | 1/1 | |
| Beskyttelsesparametre | ||
| Beskyttelsesvurdering | IP55 | |
| Korrosionsbestandighedsgrad | C4 | |
| Støjniveau | <75dB | |
| AC overstrøm/kortslutningsbeskyttelse | Funktioner | |
| AC overspænding/undertensiónsbeskyttelse | Funktioner | |
| AC overfrekvens/underfrekvensbeskyttelse | Funktioner | |
| DC overstrøm/kortslutningsbeskyttelse | Funktioner | |
| DC overspænding/undertensiónsbeskyttelse | Funktioner | |
| DC omvendt polaritetsbeskyttelse | Funktioner | |
| Over-Temperatursbeskyttelse | Funktioner | |
| Generelle parametre | ||
| Dimension (LxBxH) (mm) | 1200(L)x1490(B)x2472(H) | 1200(L)x1490(B)x2472(H) |
| Vægt (kg) | ≈2700 | ≈2700 |
| Systemets runde rejse effektivitet | ≥88% | |

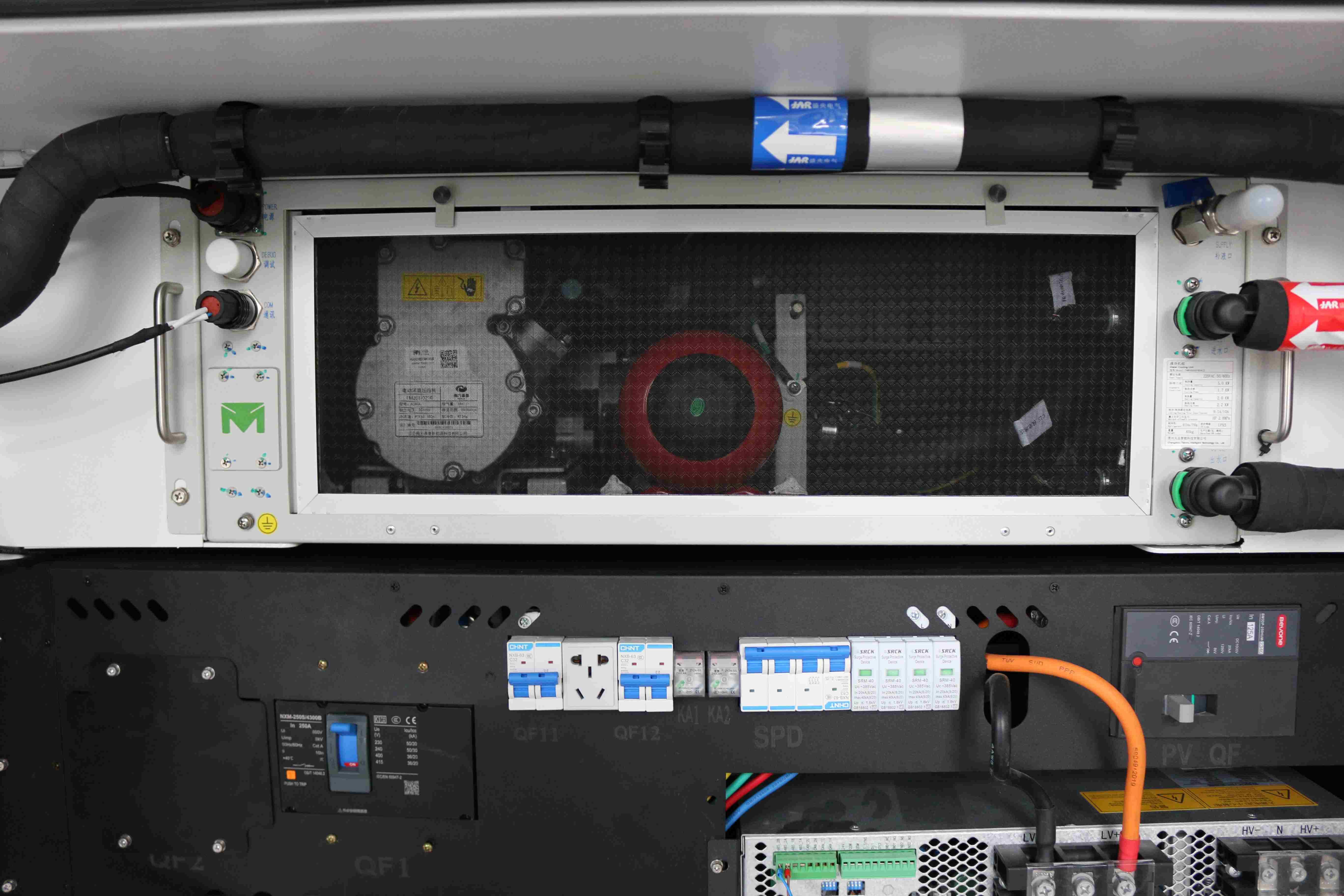

| Kølemetode | Væskekølet | |
| Menneske-maskine interaktion | LED/LCD+APP | |
| Kommunikationsgrænseflade | WiFi/4G/LAN/RS485 | |
| Brandbekæmpelses tilstand | PAKKE-niveau fluoromethan + kabin-niveau aerosol + vandbaseret brandslukning (valgfri) | |
| Arbejdsmiljø | ||
| Driftstemperatur (°C) | -20-55 (45 kræver nedtrappet ydelse) | |
| Opbevaringstemperatur (°C) | -90 | |
| Tilladt relativ fugtighed (RH) | 5-95 %, ingen kondensation | |
| Højde (m) | 4000 (-2000 nedtrappet drift) | |
